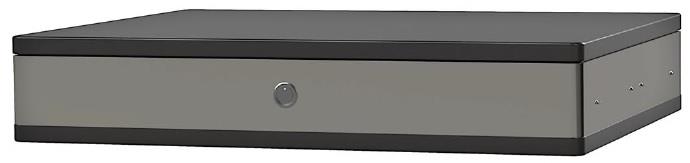

Aktive Schwingungsisolation in allen 6 Freiheitsgraden Für anspruchsvollste Anwendungen in den Bereichen Metrologie, Mikroskopie, Halbleiterproduktion und Qualitätskontrolle,In-vitro-Fertilisation usw. Erfüllt die Kriterien für extrem niedrige Vibrationen VC-L gemäß ISO/TS 10811-2 ab 1 Hz und VC-N über 10 Hz. Key Features:High-performance Schwingungsisolator mit aktiver Kontrolle von 6 FreiheitsgradenErmöglicht eine nahezu schwingungsfreie Basis für wissenschaftliche AnwendungenRobuster Betrieb: aktive Kontrolle von Schwingungen mit Amplituden >1,5 mmAutomatische Nivellierung mit einer Genauigkeit von 25 µmVerfügbare Größen: 500x400 mm, 600x500 mm, 600x600 mmNutzlastkapazität: 65 kg und 150 kgFlaches und leichtes Design, einfach zu installieren und zu bedienen SpezifikationenMaße500 x 400 x 90 mmSchwingungsisolation-13 dB@1 Hz-20 dB@5 Hz>50dB@100 HzWiederholbarkeit25 µmTraglast0 - 65 kgGewicht14,5 kg

Aktiv Schwingungsisolierte Tischplatte Aktive Isolationssysteme bieten eine Lösung hohe Steifheit mit einer sehr kurzen Einschwingzeit zu kombinieren. Hierbei werden auftretende Schwingungen durch eine Rückkopplungsschleife über Aktuatoren eleminiert. Die effektivsten aktiven Systeme verwenden dafür die Trägheitsgeschwindigkeit als Paramenter für die Rückkopplungsschleife. Die Trägheitsgeschwindigkeit kann hierfür durch Integration des Signals von einem Beschleunigungsmesser gemessen werden. Ein der Trägheitsgeschwindigkeit proportionales Signal ist einer viskosen Dämpfungskraft sehr ähnlich, jedoch mit dem sehr wichtigen Unterschied, dass die Dämpfung relativ zu einer Trägheitsebene ist. Im Gegensatz zum passiven System wird das System durch Erhöhung der Dämpfung auf die Trägheitsebene "geklebt", was per definitionem bedeutet, dass das System von der Umgebung isoliert ist. Untere Grenzfrequenz bei 0,7 HzSchneller Isolationsanstieg auf 40 dB ab 10 HzInhärente Steifigkeit des 1TS-140 vermitteltausgezeichnete Richtungs- und PositionsstabilitätAusgezeichnete Isolation alle sechs linearen und rotatorischen SchwingungsmodenSpezifikationenIsolationdynamisch 0,7 Hz - 200 Hzobere Grenzfrequenz: 2 kHz(passive Wirkungsanteile ab 200 HzDurchlassvermögensiehe Abb.Belastung140 kgAbmessungen500 x 600 x 80 mmOberflächeglatt, ohne Löcher / GewindeGewicht23 kgElektrischSicherheitsklasse1Eingangsspannung90 – 120V AC, 47 – 63 Hz / 200 – 240V AC, 47 – 63 HzSicherung2x1.6A/250V slowUmgebungsbedingungenSchutzklasseIP20Temperaturbereich5°C - 40°CLuftfeuchigkeit10 - 90% (5 - 30°C) / 10 - 60% (30 - 40°C)EinsatzbereichInnenraumHöheBis zu 2000 m (6.500 ft)

Aktiv Schwingungsisolierte Tischplatte Aktive Isolationssysteme bieten eine Kombination hohen Steifheit mit sehr kurzer Einschwingzeit.Hierbei werden auftretende Schwingungen durch eine Rückkopplungsschleife über Aktuatoren eleminiert. Untere Grenzfrequenz bei 0,7 HzSchneller Isolationsanstieg auf 40 dB ab 10 Hz8 Sensor-Aktuator-EinheitenInhärente Steifigkeit vermittelt ausgezeichnete Richtungs- und PositionsstabilitätAutomatische HöhenjustierungEinstellgenauigkeit +/- 10 µmAktive Isolation gegen alle sechs linearen und rotatorischen SchwingungsmodenMenügesteuerte Bedienung über DisplaySpezifikationenIsolationsmethodedynamisch 0,7 Hz - 300 Hzobere Grenzfrequenz: 2 kHz(passive Wirkungsanteile ab 300 Hz)Durchlassvermögensiehe Abb., über ~ 10 Hz Durchlässigkeit <0,01 (-40 dB) Isolationsleistung                                            5Hz > 26dB (95%), >10Hz > 40dB (99%)Korrekturkräfte±8N vertikal, ±4N horizontalSystemrauschen                           < 20 ng / Sqrt(Hz) von 0,1 bis 200 Hz in jede RichtungBelastung140 kgAbmessungen500 x 600 x 84 mmOberflächeglatt, ohne Löcher / GewindeGewicht28,5 kgElektrischSicherheitsklasse1Eingangsspannung90 – 120V AC, 47 – 63 Hz / 200 – 240V AC, 47 – 63 HzSicherung2x1.6A/250V slowLeistungsaufnahme                                                                    max. 10W im Isolierbetrieb,                                                   max. 20W während der LasteinstellungUmgebungsbedingungenSchutzklasseIP20Temperaturbereich5°C - 40°CLuftfeuchigkeit10 - 90% (5 - 30°C) / 10 - 60% (30 - 40°C)EinsatzbereichInnenraum, bis zu 2000 m (6.500 ft)

Aktiv Schwingungsisolierte Tischplatte Aktive Isolationssysteme bieten eine Lösung hohe Steifheit mit einer sehr kurzen Einschwingzeit zu kombinieren. Hierbei werden auftretende Schwingungen durch eine Rückkopplungsschleife über Aktuatoren eleminiert. Die effektivsten aktiven Systeme verwenden dafür die Trägheitsgeschwindigkeit als Paramenter für die Rückkopplungsschleife. Die Trägheitsgeschwindigkeit kann hierfür durch Integration des Signals von einem Beschleunigungsmesser gemessen werden. Ein der Trägheitsgeschwindigkeit proportionales Signal ist einer viskosen Dämpfungskraft sehr ähnlich, jedoch mit dem sehr wichtigen Unterschied, dass die Dämpfung relativ zu einer Trägheitsebene ist. Im Gegensatz zum passiven System wird das System durch Erhöhung der Dämpfung auf die Trägheitsebene "geklebt", was per definitionem bedeutet, dass das System von der Umgebung isoliert ist. Untere Grenzfrequenz bei 0,7 HzSchneller Isolationsanstieg auf 40 dB ab 10 HzInhärente Steifigkeit des 1TS-140 vermitteltausgezeichnete Richtungs- und PositionsstabilitätAusgezeichnete Isolation alle sechs linearen und rotatorischen SchwingungsmodenSpezifikationenAusführungMit Edelstahl Breadboard1HB05-06-025-001Isolationdynamisch 0,7 Hz - 200 Hzobere Grenzfrequenz: 2 kHz(passive Wirkungsanteile ab 200 HzDurchlassvermögensiehe Abb.Belastung140 kgAbmessungen500 x 600 x 80 mmOberflächeEdelstahl 500 x 600 x 25M6 25 mm RasterGewicht23 kgElektrischSicherheitsklasse1Eingangsspannung90 – 120V AC, 47 – 63 Hz / 200 – 240V AC, 47 – 63 HzSicherung2x1.6A/250V slowUmgebungsbedingungenSchutzklasseIP20Temperaturbereich5°C - 40°CLuftfeuchigkeit10 - 90% (5 - 30°C) / 10 - 60% (30 - 40°C)EinsatzbereichInnenraumHöheBis zu 2000 m (6.500 ft)

Aktiv Schwingungsisolierte Tischplatte Aktive Isolationssysteme bieten eine Lösung hohe Steifheit mit einer sehr kurzen Einschwingzeit zu kombinieren. Hierbei werden auftretende Schwingungen durch eine Rückkopplungsschleife über Aktuatoren eleminiert. Die effektivsten aktiven Systeme verwenden dafür die Trägheitsgeschwindigkeit als Paramenter für die Rückkopplungsschleife. Die Trägheitsgeschwindigkeit kann hierfür durch Integration des Signals von einem Beschleunigungsmesser gemessen werden. Ein der Trägheitsgeschwindigkeit proportionales Signal ist einer viskosen Dämpfungskraft sehr ähnlich, jedoch mit dem sehr wichtigen Unterschied, dass die Dämpfung relativ zu einer Trägheitsebene ist. Im Gegensatz zum passiven System wird das System durch Erhöhung der Dämpfung auf die Trägheitsebene "geklebt", was per definitionem bedeutet, dass das System von der Umgebung isoliert ist. Untere Grenzfrequenz bei 0,7 HzSchneller Isolationsanstieg auf 40 dB ab 10 HzInhärente Steifigkeit des 1TS-140 vermitteltausgezeichnete Richtungs- und PositionsstabilitätAusgezeichnete Isolation alle sechs linearen und rotatorischen SchwingungsmodenSpezifikationenAusführung                                            Mit Aluminiumrasterplatte                                                     1B-AL-50-60-015Isolationdynamisch 0,7 Hz - 200 Hzobere Grenzfrequenz: 2 kHz(passive Wirkungsanteile ab 200 HzDurchlassvermögensiehe Abb.Belastung140 kgAbmessungen500 x 600 x 80 mmOberflächeglatt, ohne Löcher / GewindeGewicht23 kgElektrischSicherheitsklasse1Eingangsspannung90 – 120V AC, 47 – 63 Hz / 200 – 240V AC, 47 – 63 HzSicherung2x1.6A/250V slowUmgebungsbedingungenSchutzklasseIP20Temperaturbereich5°C - 40°CLuftfeuchigkeit10 - 90% (5 - 30°C) / 10 - 60% (30 - 40°C)EinsatzbereichInnenraumHöheBis zu 2000 m (6.500 ft)

Isolation: dynamic 0.7 Hz to 200 Hz, mainly passive at higher frequencies, although for good stability the feedback is active to at least 2 KHzTransmissibility: See curve. Above 10 Hz transmissibility <0.01 (-40dB)Maximum load: 140 kgWorking surface: 500x600 mmSelf - weight: 23 kgElectrical Safety class: 1Power consumption: maximum 10 W when isolating, maximum 20W during load adjustmentInput voltage: 90 – 120V AC, 47 – 63 Hz / 200 – 240V AC, 47 – 63 HzFuses: 2x1.6A/250V slow, located in the power socket on the rear side of the unitNormal Environmental Conditions Protection class: IP 20Temperature range: 5°C - 40°CRelative Humidity: 10 - 90% (5 - 30°C) / 10 - 60% (30 - 40°C)Application: IndoorAltitude: Up to 2000 m (6.500 ft)

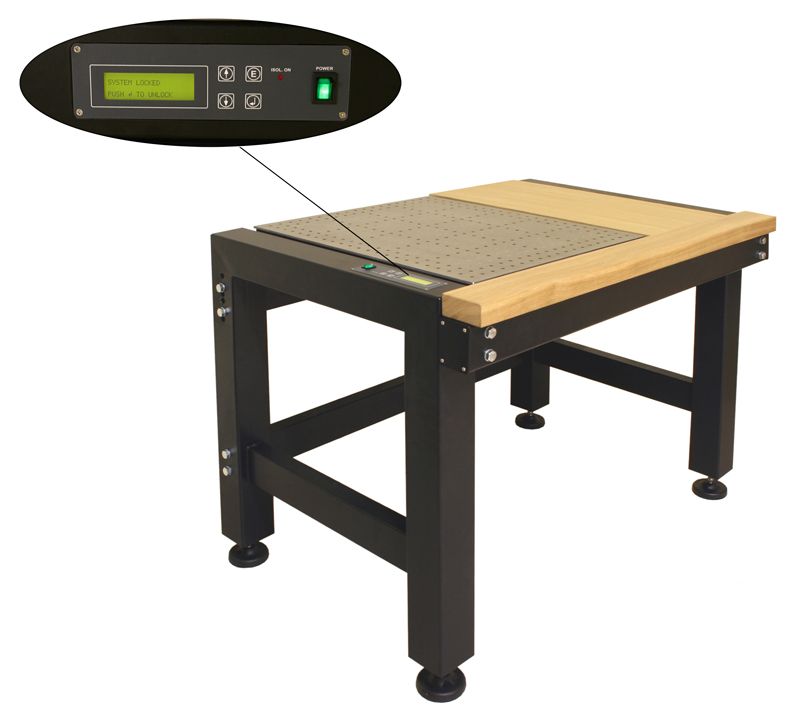

Aktive Vibrationsisolations-WorkstationAnwendungsbereiche:Rastersondenmikroskopie, Rasterelektronenmikroskopie, Optische Nahfeldmikroskopie / NSOM,Kontroll-Laser-Mikroskopie, Interferometrie, Metrologie / Profilometrie, Nano-Lithographie,Ultradünne Filmanwendungen, Analysenwaagen, Bio - physikalische Messung (Einzelmoleküluntersuchungen,Zell-Mikro-Infektion, Zellmanipulation, IVF-Techniken,..), und vieles mehr...Die aktive Schwingungsisolations-Workstation besteht aus einem ergonomischen, starren Rahmen mit Schutzarmlehne und wird mit drei Modifikationen des aktiven Schwingungsisolationssystems geliefert:    1TS-140W mit fester Oberfläche    1TS-140WB mit Honeycomb Breadboard 1HB05-06-025-001    1TS-140WB-AL mit Aluminium-Breadboard 1B-AL-50-60-015Die Lastkompensation wird automatisch beim Einschalten der Stromversorgung durchgeführt. Bei Laständerungen wird automatisch neu justiert und dann in den Isolationsmodus zurückgekehrt. Das Design der Workstation wurde für empfindliche Instrumente wie AFMs, Laser Scanning Mikroskope, SNOMs, Profilometer, Nanoindenter usw. optimiert.Auf  Wunsch können kundenspezifische Arbeitsplätze mit den Arbeitsflächen 400 x 450 mm (maximale Belastung 150 kg) und 600 x 800 mm (maximale Belastung 120 kg) geliefert werden. Für größere Flächen siehe aktives Schwingungsisoliersystem 1TS-AVI200S / LP.SpezifikationenIsolationdynamisch 0,7 Hz bis 200 Hz, überwiegend passiv bei höheren Frequenzen, aktive Feedback-Regelung bis mindestens 2 kHzDurchlässigkeitSiehe Kurve,Über 10 Hz < 0.01 (-40dB)Belastung140 kgArbeitsfläche500x600 mmEigengewicht23 kgElektrischeSicherheitsklasse1Leistungsaufnahme< 10 W bei Isolation, < 20W during bei LaständerungenEingansspannung90 – 120V AC, 47 – 63 Hz / 200 – 240V AC, 47 – 63 HzSicherungen2x1.6A/250V slowSchutzklasseIP20Temperaturbereich5° C - 40° CLuftfeuchtigkeit10 - 90% (5 - 30° C) / 10 - 60% (30 - 40° CAnwendungsbereichInnenraumHöhenbereichbis 2000 m (6.500 ft)

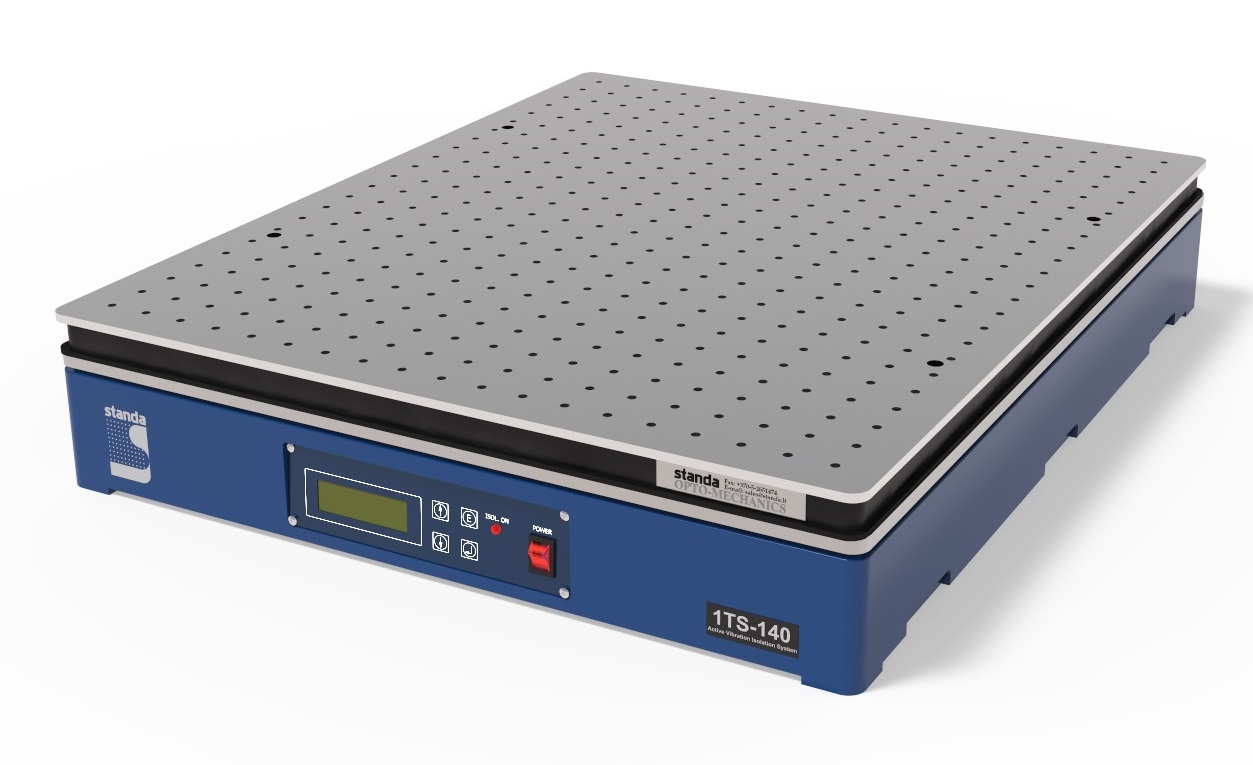

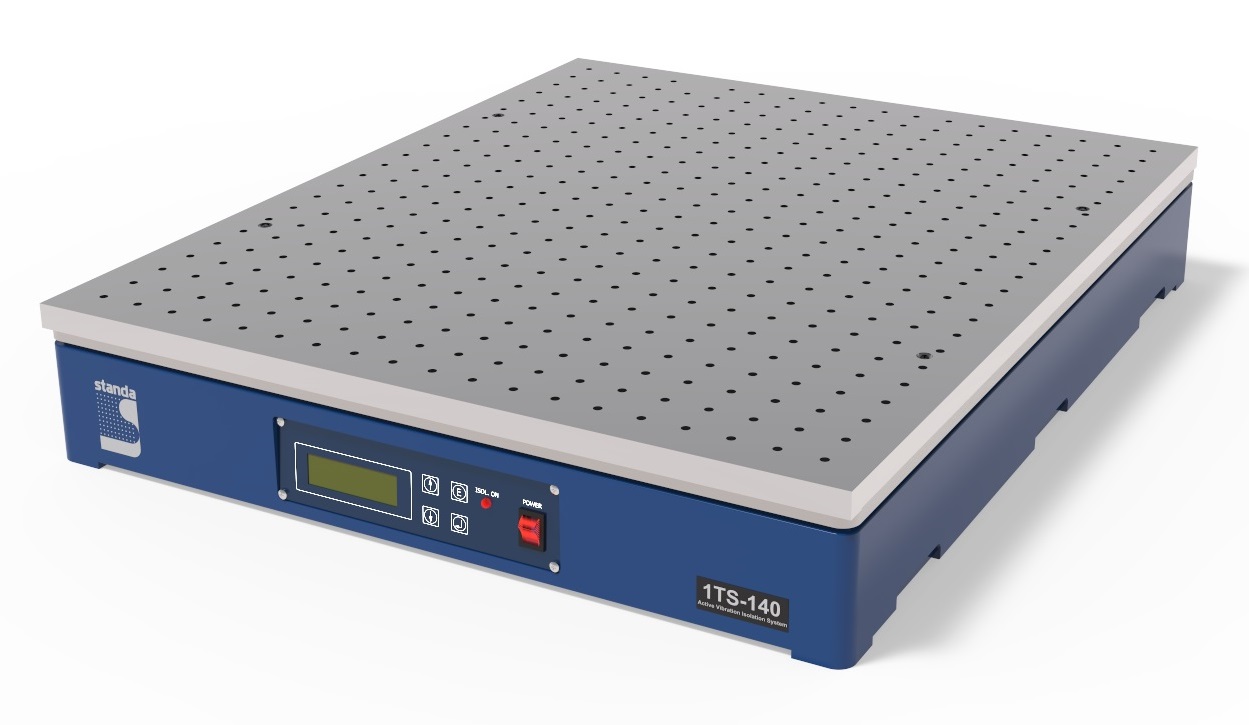

Aktive Vibrationsisolations-WorkstationAnwendungsbereiche:Rastersondenmikroskopie, Rasterelektronenmikroskopie, Optische Nahfeldmikroskopie / NSOM,Kontroll-Laser-Mikroskopie, Interferometrie, Metrologie / Profilometrie, Nano-Lithographie,Ultradünne Filmanwendungen, Analysenwaagen, Bio - physikalische Messung (Einzelmoleküluntersuchungen,Zell-Mikro-Infektion, Zellmanipulation, IVF-Techniken,..), und vieles mehr...Die aktive Schwingungsisolations-Workstation besteht aus einem ergonomischen, starren Rahmen mit Schutzarmlehne und wird mit drei Modifikationen des aktiven Schwingungsisolationssystems geliefert:    1TS-140 mit fester Oberfläche    1TS-140B mit Honeycomb Breadboard 1HB05-06-025-001    1TS-140B-AL mit Aluminium-Breadboard 1B-AL-50-60-015Die Lastkompensation wird automatisch beim Einschalten der Stromversorgung durchgeführt. Bei Laständerungen wird automatisch neu justiert und dann in den Isolationsmodus zurückgekehrt. Das Design der Workstation wurde für empfindliche Instrumente wie AFMs, Laser Scanning Mikroskope, SNOMs, Profilometer, Nanoindenter usw. optimiert.Auf  Wunsch können kundenspezifische Arbeitsplätze mit den Arbeitsflächen 400 x 450 mm (maximale Belastung 150 kg) und 600 x 800 mm (maximale Belastung 120 kg) geliefert werden. Für größere Flächen siehe aktives Schwingungsisoliersystem 1TS-AVI200S / LP.SpezifikationenIsolationdynamisch 0,7 Hz bis 200 Hz, überwiegend passiv bei höheren Frequenzen, aktive Feedback-Regelung bis mindestens 2 kHzDurchlässigkeitSiehe Kurve,Über 10 Hz < 0.01 (-40dB)Belastung140 kgArbeitsfläche500x600 mmEigengewicht23 kgElektrischeSicherheitsklasse1Leistungsaufnahme< 10 W bei Isolation, < 20W during bei LaständerungenEingansspannung90 – 120V AC, 47 – 63 Hz / 200 – 240V AC, 47 – 63 HzSicherungen2x1.6A/250V slowSchutzklasseIP20Temperaturbereich5° C - 40° CLuftfeuchtigkeit10 - 90% (5 - 30° C) / 10 - 60% (30 - 40° CAnwendungsbereichInnenraumHöhenbereichbis 2000 m (6.500 ft)

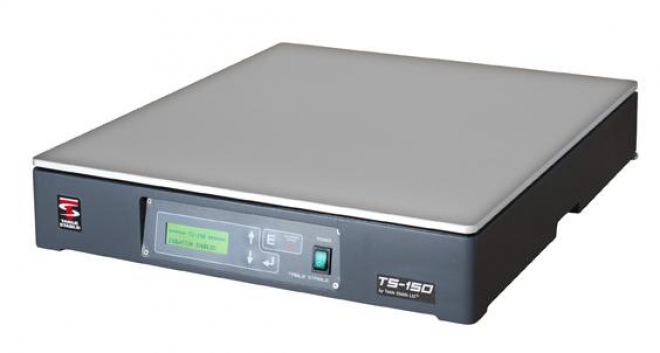

Aktiver VibrationsisolationstischIsolation 0,7 - 1000 Hz,  >40 dB ab 10 HzKeine niederfrequenten Resonanz Ausgezeichnete Richtungs- und Positionsstabilität durch inhärente Steifigkeit Isolation alle sechs Translations- und RotationsschwingungsmodiLastunabhängige automatische Höhenverstellung auch bei größeren Lastwechseln Schwingungspegel mit und ohne Isolation für Oszilloskop zu DiagnosezweckenIklusive FernbedienungSpezifikationenMaße400 x 450 x 78.5 mmGewicht17,5 kgIsolationsbereichdynamisch 0,7 - 1000 Hzpassiv > 1000 HzDurchlassvermögen< 0,01 (-40dB) ab 10 HzBelastbarkeit0    -   150 kgKorrekturkraft+/- 8 N vertical+/- 4 N horizontalStatische Konformitätca. 12 µm/N verticalca. 30-40 µm/N horizontalEnergieverbrauch10W, 20W während LasteinstellungEingangsspannung115 - 230 V  AC +/- 10% 50 - 60 HzÜberlastsignaljaMaterialGedämpfte Aluminium-Sandwich-KonstruktionGewindebohrung M6 in 25-mm Raster oder kundenspezifisch erhältlich.
