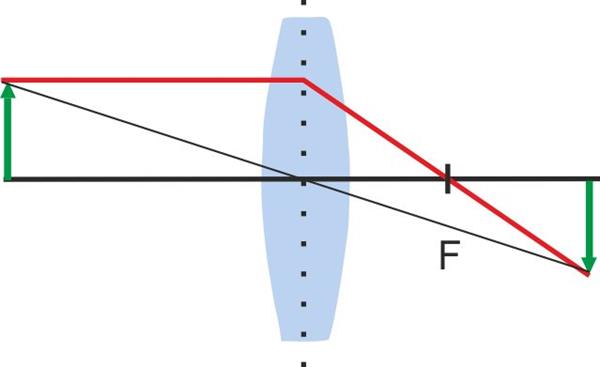

[TAB:Produktbeschreibung]Bi-Konvex Linsen werden im allgemeinen auch als Sammellinsen bezeichnet. Mit Bi-Konvexen Linsen können z.B. Lichtstrahlen auf einen Punkt fokussiert werden. Paralleles Licht wird dabei genau im Brennpunkt der Linse fokussiert. Durch die Wandlung von parallelem Licht in konvergentes, kann eine reale Abbildung eines Objektes erreicht werden.[TAB:Technische Daten]BeschreibungSpherische Bi-Konvex LinseDurchmessertoleranz+0/-0.1mmDicken.spez.Brennweitentoleranz+/-1%MaterialBK7freie Apertur90% of Dia.Oberflächengüte40/20 scr/digPlanitätL/6BeschichtungkeineSonstigesmade in Europe

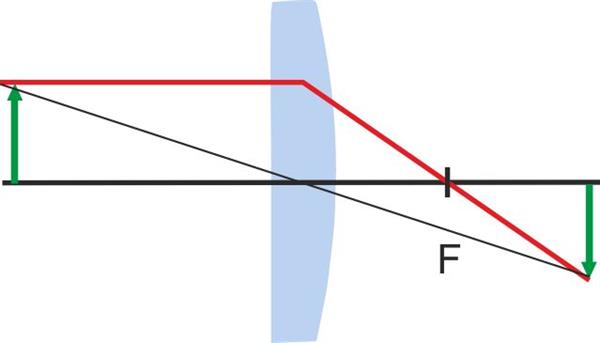

[TAB:Produktbeschreibung]Plan-Konvex Linsen haben eine einseitige positive Krümmung. Mit Plan-Konvexen Linsen können z.B. Lichtstrahlen auf einen Punkt fokussiert werden. Paralleles Licht wird dabei genau im Brennpunkt der Linse fokussiert.[TAB:Technische Daten]BeschreibungSpherische Plan-Konvex LinseDurchmessertoleranz+0/-0.1mmDicken.spez.Brennweitentoleranz+/-1%MaterialFused Silicafreie Apertur90% of Dia.Oberflächengüte40/20 scr/digPlanitätL/6BeschichtungkeineSonstigesmade in Europe

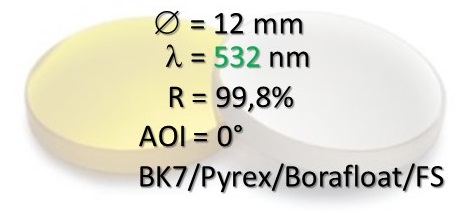

Dielektrische Spiegel der Vision GmbH werden ausschliesslich in Europa gerfertigt und beschichtet. Aufgrund des Aufbaus reflektieren dielektrische Spiegel ( auch dichroitischer Spiegel genannt ) nur ein ausgewählten Teil des einfallenden Lichtspektrums. Für diese Wellenlänge ist der Reflektionsgrad jedoch sehr hoch. Somit werden nur geringe Lichtmengen dieser Wellenlänge absorbiert und in Wärme umgewandelt. Die Zerstörschwelle liegt bei Dielktrischen Spiegel daher besonders hoch. Das Funktionsprinzip beruht auf der Interferenz der Lichtwellen. Technische DatenBeschreibungDielektrischer SpiegelAOI0°Wellenlänge532nmMaterialBK7/Pyrex/Borafloat/FSDurchmesser12mmfreie Apertur>80%Oberflächengütes/d 20/10PlanitätL/6  Zerstörschwelle100J/cm2BeschichtungHR >99.8%Sonstigesmade in Europe

[TAB:Produktbeschreibung]Plan-Konvex Linsen haben eine einseitige positive Krümmung. Mit Plan-Konvexen Linsen können z.B. Lichtstrahlen auf einen Punkt fokussiert werden. Paralleles Licht wird dabei genau im Brennpunkt der Linse fokussiert.[TAB:Technische Daten]BeschreibungSpherische Plan-Konvex LinseDurchmessertoleranz+0/-0.1mmDicken.spez.Brennweitentoleranz+/-1%MaterialFused Silicafreie Apertur90% of Dia.Oberflächengüte40/20 scr/digPlanitätL/6BeschichtungkeineSonstigesmade in Europe

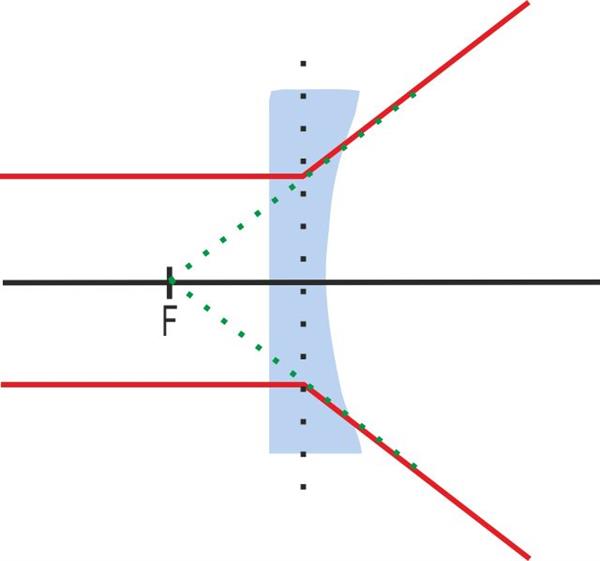

[TAB:Produktbeschreibung]Plan-Konkav Linsen haben eine einseitige negative Krümmung und dadurch eine negative Brennweite. Sie werden z.B. verwendet, um den Divergenzwinkel eines Lichtstrahls zu erhöhen.[TAB:Technische Daten]BeschreibungSpherische Plan-Konkav LinseDurchmessertoleranz+0/-0.1mmDicken.spez.Brennweitentoleranz+/-1%MaterialFused Silicafreie Apertur90% of Dia.Oberflächengüte40/20 scr/digPlanitätL/6BeschichtungkeineSonstigesmade in Europe

[TAB:Artikelbeschreibung]Fenster / Planplatten, rund , mit Fase [TAB:Technische Daten]Beschreibungoptisches Fenster aus BK7Durchmesser40mmDicke5mmMaterialBK7freie Apertur90% of DiameterOberflächengüteL/10 @633nmPlanitätscr/dig 20/10Zerstörschwelle30J/cm²@10nsParallelität<5arcsecBeschichtungkeineSonstigesmade in Europe

[TAB:Produktbeschreibung]Plan-Konvex Linsen haben eine einseitige positive Krümmung. Mit Plan-Konvexen Linsen können z.B. Lichtstrahlen auf einen Punkt fokussiert werden. Paralleles Licht wird dabei genau im Brennpunkt der Linse fokussiert.[TAB:Technische Daten]BeschreibungSpherische Plan-Konvex LinseDurchmessertoleranz+0/-0.1mmDicken.spez.Brennweitentoleranz+/-1%MaterialFused Silicafreie Apertur90% of Dia.Oberflächengüte40/20 scr/digPlanitätL/6BeschichtungkeineSonstigesmade in Europe

[TAB:Produktbeschreibung]Plan-Konvex Linsen haben eine einseitige positive Krümmung. Mit Plan-Konvexen Linsen können z.B. Lichtstrahlen auf einen Punkt fokussiert werden. Paralleles Licht wird dabei genau im Brennpunkt der Linse fokussiert.[TAB:Technische Daten]BeschreibungSpherische Plan-Konvex LinseDurchmessertoleranz+0/-0.1mmDicken.spez.Brennweitentoleranz+/-1%MaterialFused Silicafreie Apertur90% of Dia.Oberflächengüte40/20 scr/digPlanitätL/6BeschichtungAR UVSonstigesmade in Europe

[TAB:Produktbeschreibung]Plan-Konvex Linsen haben eine einseitige positive Krümmung. Mit Plan-Konvexen Linsen können z.B. Lichtstrahlen auf einen Punkt fokussiert werden. Paralleles Licht wird dabei genau im Brennpunkt der Linse fokussiert.[TAB:Technische Daten]BeschreibungSpherische Plan-Konvex LinseDurchmessertoleranz+0/-0.1mmDicken.spez.Brennweitentoleranz+/-1%MaterialBK7freie Apertur90% of Dia.Oberflächengüte40/20 scr/digPlanitätL/6BeschichtungkeineSonstigesmade in Europe

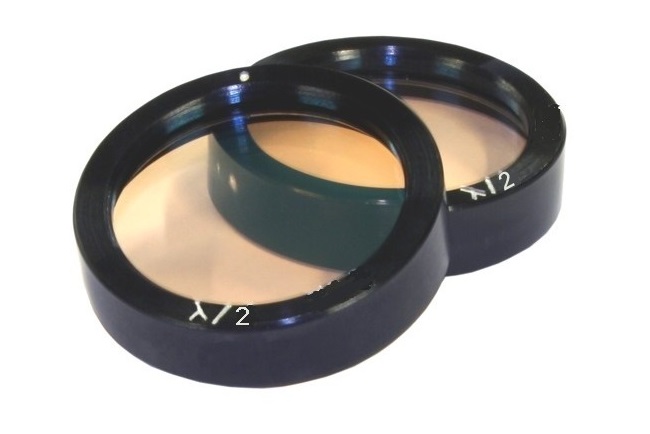

Multiple-Order Halbwellenplatte für 514 nm Wellenplatten (oder Phasenverzögerungsplatten bzw. Phasenschieber) sind dünne Plättchen aus doppelbrechendem Material die für unterschiedliche Polarisationsrichtungen unterschiedliche Brechungsindexe und somit unterschiedliche Ausbreitungsgeschwindigkeiten aufweisen. Über die Dicke des Materials kann somit eine Phasendifferenz zwischen den jeweiligen elektrischen Feldvektoren erzielt werden. Bei einem Lambda/4 Plättchen wird eine Phasendifferenz von Pi/2 erzielt, woduch eine Umwandlung von linear polarisierter Strahlung in zirkular polarisierter Strahlung oder umgekehrt bewirkt werden kann. Bei einem Lambda/2 Plättchen wird eine Phasendifferenz von Pi erzielt wodurch, abhängig von der Lage der Kristallachse zur Ausbreitungsrichtung der Strahlung, die Polarisationsrichtung linear polarisierter Strahlung um einen festen Winkel gedreht wird, oder bei zirkular bzw. elliptischer polarisierter Strahlung der Drehsinn umgekehrt wird.Geeignete Rotationshalter finden Sie in unserem Sortiment.Die Wellenplatten sind optisch geklebt oder mit Luftspalt gefasst. SpezifikationenBeschreibungVerzögerungsplatte Multiple OrderVerzögerungLambda/2Wellenlänge514 nmMaterialQuartzDurchmesser25 mmFreie Apertur17 mmOberflächengütes/d 10/5PlanitätL/20Verzögerungs ToleranzL/300Zerstörschwelle0,1-1 GW/cm2BeschichtungARSonstigesMade in Europe
