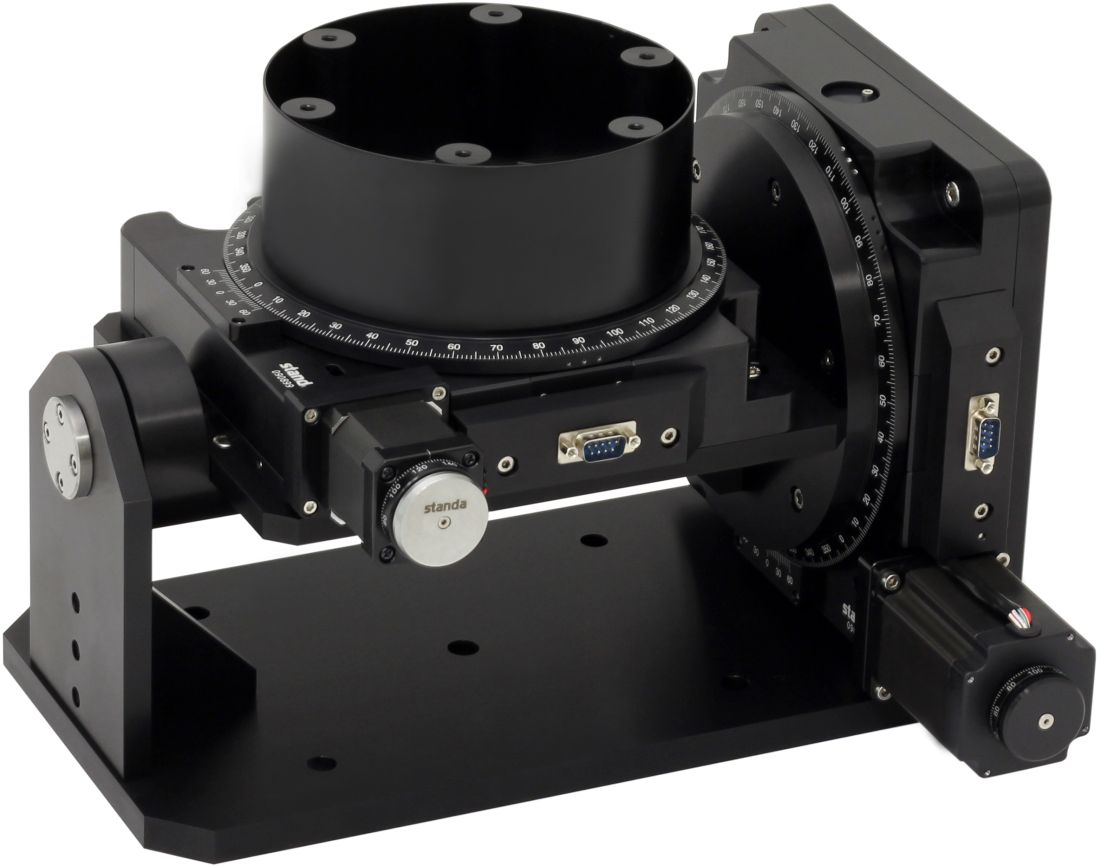

Motorisiertes 2-Achsen GoniometerX Rotation: ±45° via 8MR190-90-59-001Z Rotation 360°   via 8MR190-90-4247Belastbarkeit: 15 kgEmpfohener Controller: 8SMC5-USBEmpfohlenes Netzteil: 8PS36-4,4-4

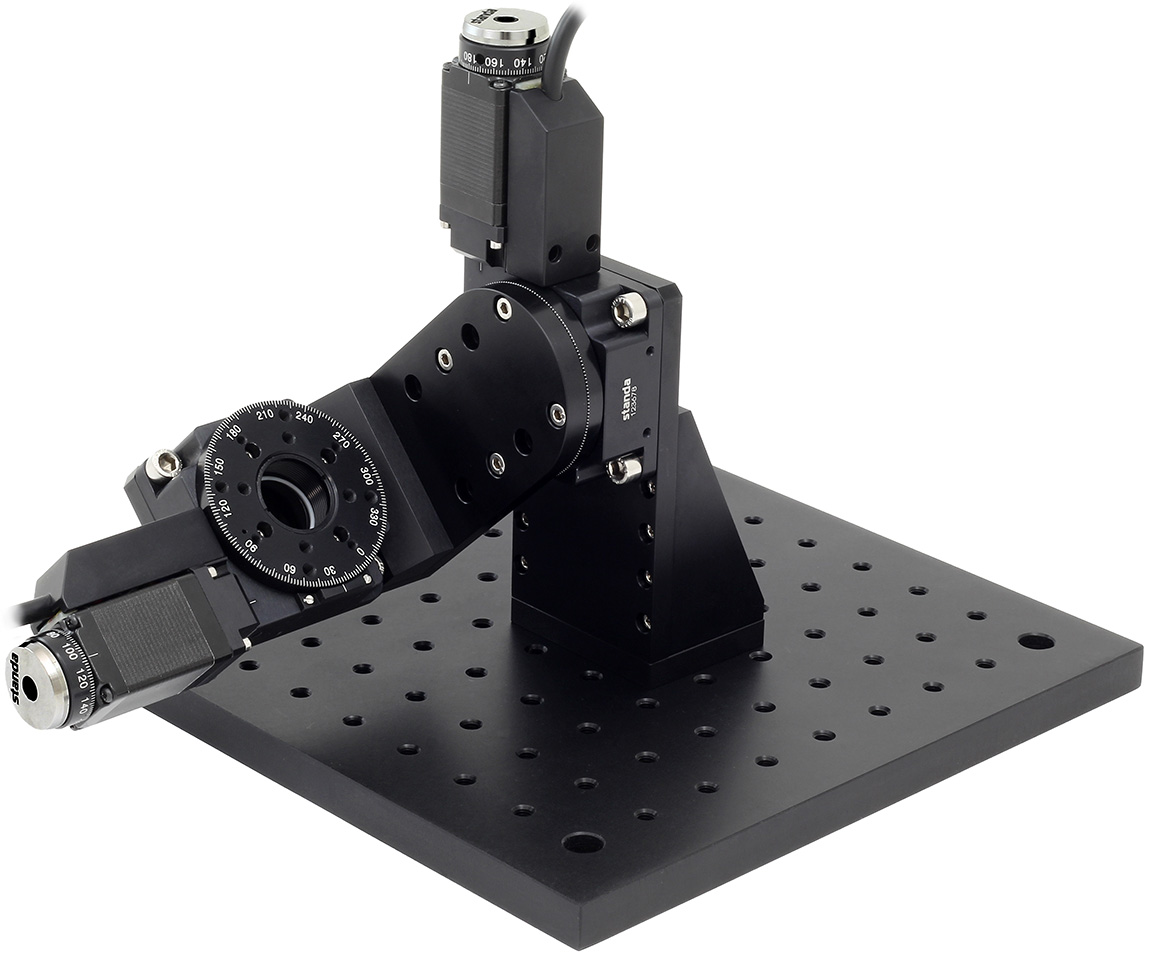

Motorisierter Zwei-Achsen Rotationstisch Bestehend aus:Zwei 8MR151-1 motorisiertern PräzisionsrotationstischenZwei Montagewinkel: 2AB151-001, 2AB151-002Empfohlener Controller/Netzteil: 8SMC5-USB-B9-2 , 8PS36-4Breadboard separat erhältlichAuch mit manuellen Rotationstischen erhältlich

Motorisierter Zwei-Achsen Rotationstisch mit Encoder Bestehend aus:Zwei 8MR151-1-MEn1 motorisierter Präzisionsrotationstische mit RotationsencoderZwei Montagewinkel: 2AB151-001, 2AB151-002Empfohlener Controller/Netzteil: 8SMC5-USB-B9-2 , 8PS36-4Breadboard separat erhältlichAuch mit manuellen Rotationstischen erhältlich

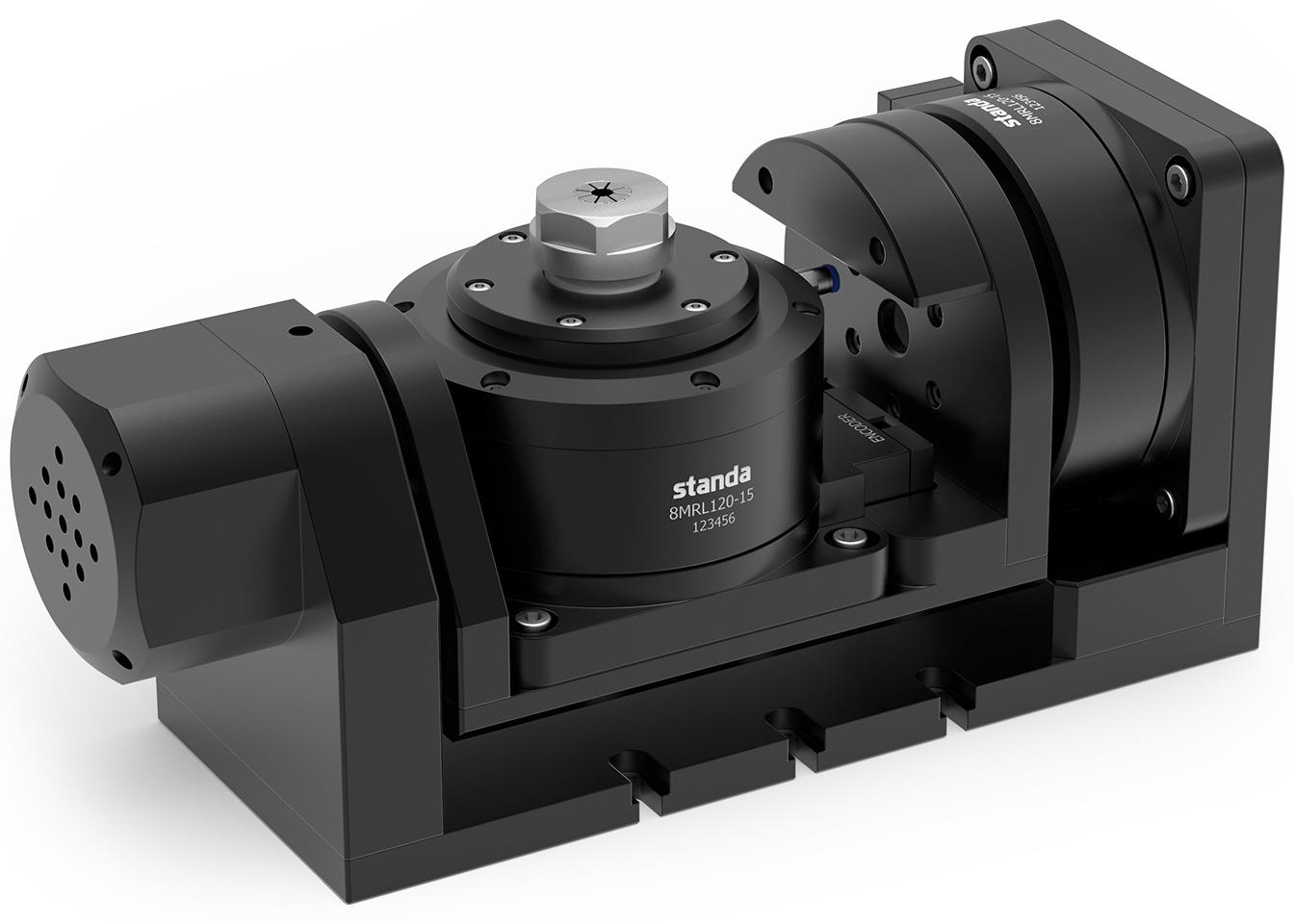

Direct Drive Rotary Tilt Table (Gimbal)Die Torque-Motor basierten Gimbalplattformen der Serie 8-0143 basieren auf der Technologie dreiphasiger bürstenloser Servomotoren. Die BLDC-Technologie ermöglicht dem Anwender Bewegungen mit hoher Genauigkeit, Wiederholbarkeit, Bewegungsstabilität und geringer Reibung. Um die Präzision der Plattform zu überprüfen und die Arbeitsbedingungen zu simulieren, stellt der Hersteller Messberichte sowohl im zerlegten als auch im zusammengebauten Zustand zur Verfügung (auf Wunsch mit der vom Kunden angegebenen Belastung).Ein optischer Encoder garantiert eine Positionssteuerung mit einer Auflösung im Sub-Nanoradian Bereich.Eine natürlich gealterte Aluminiumlegierung garantiert eine hohe Temperaturstabilität, Leichtgängigkeit und eine ausgezeichnete Langzeitkinematik ohne Lagerdrift. Kompakte Kreuzrollenlager bieten eine perfekte Widerstandsfähigkeit gegen Belastungen in alle Richtungen.Ausführungen für Reinräume und Vakuum bis zu 10-3 Torr sind möglich.Genauigkeit < ±15,00 µradAuflösung: bis zu 13,316 µradMaximale Geschwindigkeit: 1500 U/minDirektantrieb mit spielfreiem SystemHochauflösender berührungsloser optischer InkrementalgeberIntegrierte Magnetbremse für sicheren BetriebLange Lebensdauer garantiertAlle Messberichte sind standardmäßig enthalten!Pneumatischer SPANNZANGENHALTERKabel können für verschiedene OEM-Elektronikkomponenten angepasst werdenSpezifikationenWinkelbereichTilt Achse: ±130°Yaw Achse: ±360° (infinite)FührungKreuzrollenlagerPositionsgenauigkeit:Vor Kalibrierung: ±45 arcsecNach Kalibrierung: ±3 arcsecWiederholbarkeit bidirektionalpeak to peak: ±1,5 arcsecRMS: ±0,6 arcsecExzentrizität±5 µmWobble±4 arcsecMax.Geschwindigkeit (no load, @300VDC) <9000 / 1500  deg/s / RPMMax. Beschleunigung (no load)108000 / 18  deg/s2 / kRPM/s2Max.Drehmoment (kontinuierlich)5,4 NmReferenzschalterkeineBelastbarkeitHorizontal: 1 kgVertikal: 1 kgBewegte MasseTilt Achse: 6,6 kgYaw Achse: 1,55 kgMotorTorque Motor (Direct-Drive) Model TM1Maximum Bus Voltage<320 VDCLeitungslänge2 m (oder auf Anfrage)EncoderOptisch, Model LEN2Encoderauflösung0,023 bis 0,184EncoderinterfaceDifferential RS422 oder analog SIN/COSMultipikationsfaktor4-200 (auf Anfrage)Encoder Gitterperiode20 µmReferenzmarkeJaMagnetische BremseTilt Achse: JaYaw Achse; NeinMaterialAluminiumlegierung, schwarz eloxiertPlattformdurchmesser90 mmClear ApertureTilt Achse: NeinYaw Achse: 15 mmAbmessungen (W x L x H),149 mm x 349 mm  x 161 mmGewicht:12,3 kgRoHSCompliantEmpfohlener Controller/TreiberfACS Products Line oder 8SMC5-USB Serie

Direct Drive Rotary Tilt Table (Gimbal)Die Torque-Motor basierten Gimbalplattformen der Serie 8-0143 / 8-0157 basieren auf der Technologie dreiphasiger bürstenloser Servomotoren. Die BLDC-Technologie ermöglicht dem Anwender Bewegungen mit hoher Genauigkeit, Wiederholbarkeit, Bewegungsstabilität und geringer Reibung. Um die Präzision der Plattform zu überprüfen und die Arbeitsbedingungen zu simulieren, stellt der Hersteller Messberichte sowohl im zerlegten als auch im zusammengebauten Zustand zur Verfügung (auf Wunsch mit der vom Kunden angegebenen Belastung).Ein optischer Encoder garantiert eine Positionssteuerung mit einer Auflösung im Sub-Nanoradian Bereich.Eine natürlich gealterte Aluminiumlegierung garantiert eine hohe Temperaturstabilität, Leichtgängigkeit und eine ausgezeichnete Langzeitkinematik ohne Lagerdrift. Kompakte Kreuzrollenlager bieten eine perfekte Widerstandsfähigkeit gegen Belastungen in alle Richtungen.Ausführungen für Reinräume und Vakuum bis zu 10-3 Torr sind möglich.Genauigkeit < ±15,00 µradAuflösung: bis zu 13,316 µradMaximale Geschwindigkeit: 1500 U/minDirektantrieb mit spielfreiem SystemHochauflösender berührungsloser optischer InkrementalgeberIntegrierte Magnetbremse für sicheren BetriebLange Lebensdauer garantiertAlle Messberichte sind standardmäßig enthalten!Kabel können für verschiedene OEM-Elektronikkomponenten angepasst werdenSpezifikationenAusführung mit flacher Plattform ohne pneumatischen SpannzangenhalterWinkelbereichTilt Achse: ±130°Yaw Achse: ±360° (infinite)FührungKreuzrollenlagerPositionsgenauigkeit:Vor Kalibrierung: ±45 arcsecNach Kalibrierung: ±3 arcsecWiederholbarkeit bidirektionalpeak to peak: ±1,5 arcsecRMS: ±0,6 arcsecExzentrizität±5 µmWobble±4 arcsecMax.Geschwindigkeit (no load, @300VDC) <9000 / 1500  deg/s / RPMMax. Beschleunigung (no load)108000 / 18  deg/s2 / kRPM/s2Max.Drehmoment (kontinuierlich)5,4 NmReferenzschalterkeineBelastbarkeitHorizontal: 1 kgVertikal: 1 kgBewegte MasseTilt Achse: 6,6 kgYaw Achse: 1,55 kgMotorTorque Motor (Direct-Drive) Model TM1Maximum Bus Voltage<320 VDCLeitungslänge2 m (oder auf Anfrage)EncoderOptisch, Model LEN2Encoderauflösung0,023 bis 0,184EncoderinterfaceDifferential RS422 oder analog SIN/COSMultipikationsfaktor4-200 (auf Anfrage)Encoder Gitterperiode20 µmReferenzmarkeJaMagnetische BremseTilt Achse: JaYaw Achse; NeinMaterialAluminiumlegierung, schwarz eloxiertPlattformdurchmesser90 mmClear ApertureTilt Achse: NeinYaw Achse: 15 mmAbmessungen (W x L x H),149 mm x 349 mm  x 161 mmGewicht:12,3 kgRoHSCompliantEmpfohlener Controller/TreiberfACS Products Line oder 8SMC5-USB Serie

Motorisierter RotationstischSpezifikationenPlattformdurchmesser100 mmÜbersetzung1/180Vollschritt/ 1/8 Schritt 0,02° / 0.0025°Wiederholbarkeit±0.0025°Parallelität50 µmKonzentrizität20 µmHome-SensorOptischBelastbarkeit: horizontal / vertikal10 kg / 7 kgGewicht1,5 kgEmpf. Controller8SMC5-USB

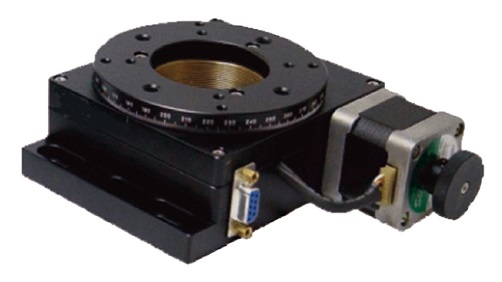

SpezifikationenPlattform-Durchmesser100 mmApertur2 "Auflösung0.0025° (1/8 Schritt)Wiederholgenauigkeit±0.0025°Übersetzung36000 Vollschritte / 360°Exzentrizität5 µmMax. Belastungvertikal: 5 kghorizontal: 10 kgGewindeM52X1PGewicht2,2 kg

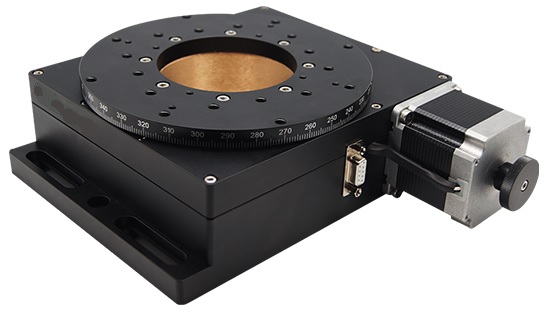

Motorisierter RotationstischSpezifikationenPlattform-Durchmesser160 mmApertur3"Auflösung0.00125° (1/8 Schritt)Wiederholgenauigkeit±0.00125°Übersetzung36000 Vollschritte / 360°Belastbarkeit20 kgGewindeM78X1PGewicht8 kgMotorArt2 Phasen-Schrittmotor, bipolarPhasenstrom3 ASpannung3,15 VPhasenwiderstand1,05 OhmHaltemoment1,75 NmEmpfohlener Controller8SMC5-USB

Motorisierter RotationstischSpezifikationenPlattform-Durchmesser200 mmApertur4"Auflösung0.001° (1/8 Schritt)Übersetzung270:1Wiederholgenauigkeit±0.001°Geschwindigkeit25°/sBelastbarkeit30 kgGewindeM103X1PGewicht12 kgMotorArt2 Phasen-Schrittmotor, bipolarPhasenstrom3 ASpannung3,15 VPhasenwiderstand1,05 OhmHaltemoment1,75 NmEmpfohlener Controller8SMC5-USB

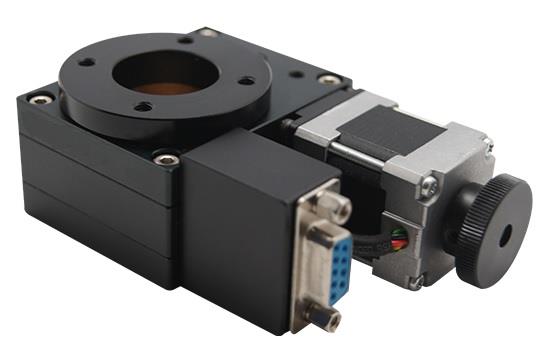

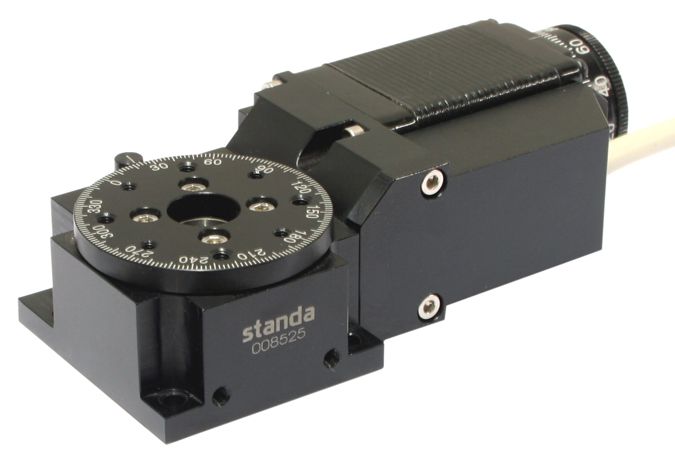

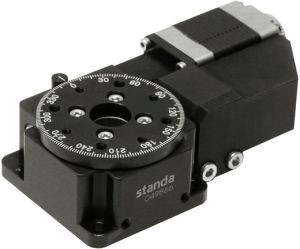

SpezifikationenPlattform-Durchmesser46 mmApertur1", Gewinde M27X1PÜbersetzung90:1Wiederholgenauigkeit±0.001°, (17,4 µrad)Rundlauf20 µmParallelität50 µmMotor2 Phasen-Schrittmotor/bipolar,Schritte/Umdr: 200 (1,8°)Belastbarkeithorizontal: 5 kgGewicht1,5 kgMaße99,5 x 61 x 34,5 mmEmpf. Controller8SMC5-USB

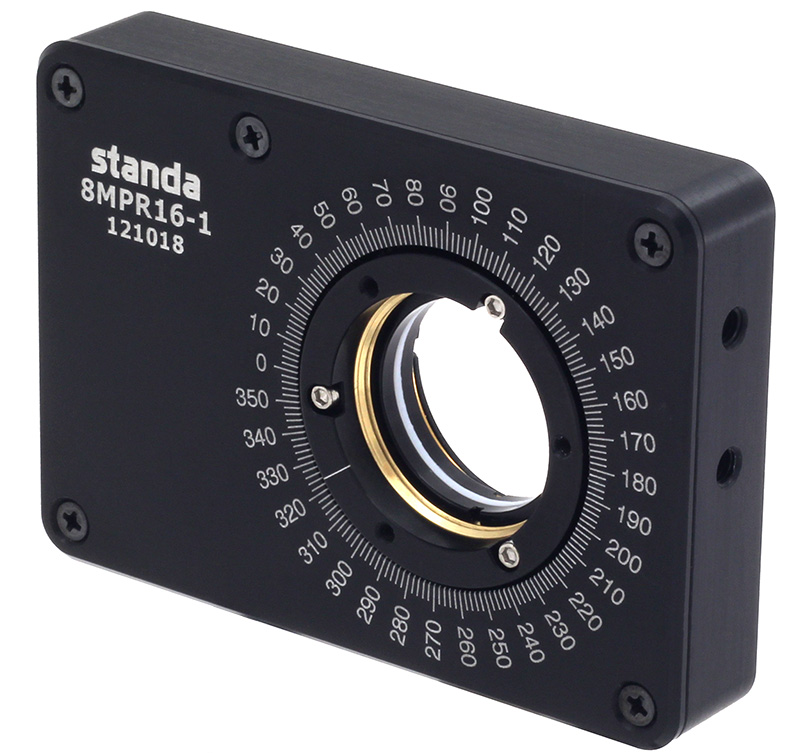

Motorisiertes Rotationssystem für Polarisatoren Für Waveplates, Polarisatoren, Glan Taylor Prismen usw.Ultradünnes kompaktes DesignFür 1" (25,4 mm) -Optiken standardmäßigNiedrige optische AchseHohe Stabilität und GenauigkeitCage-System-KompatibilitätAdapter für andere optische Abmessungen verfügbar SpezifikationenMaße85x60x16 mmVerfahrweg360°OptikdurchmesserØ1" (25.4 mm)Verfügbare AdapterØ0.5" (12.7 mm)für Prismen:10 x 10 mm12 x 12 mm14 x 14 mm16 x 16 mmGetriebeuntersetzung1 : 90Auflösung Vollschritt0,75 arcmin (80 Schritte = 1°)Genauigkeit Home-Position< 1arcminExentrizität10µmGeschwindigkeit4 U / min.BelastbarkeitVertikal 1 kgHorizontal 0,4 kgMaterialAluminium, schwarz eloxiertGewicht0,25 kgEndschalterHall Sensor (1 pcs.), Pushed is closedConnectorHDB15(M)Anschlussleitung1,2 mMontagewinkel2AB8MPR16Baseplate3BP8MPR16MotorModelAnschluss-SchemaSpannung,Phasenstrom,Halte-Moment,Schritt-Moment,Phasen-Widerstand,Induktivität,GetriebeSchritte/Umdr.VANmmNmOhmmHF10/16-3bipolar30,180,003 -165,216:1320 (1.125°) Vakuumkompatible Version bis 10-3 mbar auf  Nachfrage. Empfohlener Controller: 8SMC5-USB  Passende Grundplatte:  3BP8MPR16

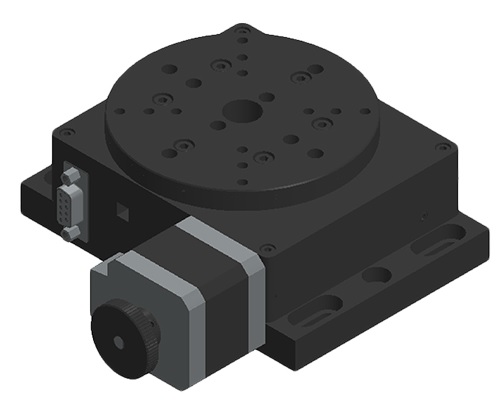

Plattformdurchmesser: 100 mmÜbersetzung: 1:180Vollschritt: 0,004° (14,4‘‘)Geschwindigkeit: 20°/sPositionsgenauigkeit: 0,03° (1‘ 48‘‘)Wiederholbarkeit: +/- 0,05°Parallelität: 40 µmBelastbarkeit horizontal: 15 kgBelastbarkeit vertikal: 5 kgGewicht: 2,51 kg

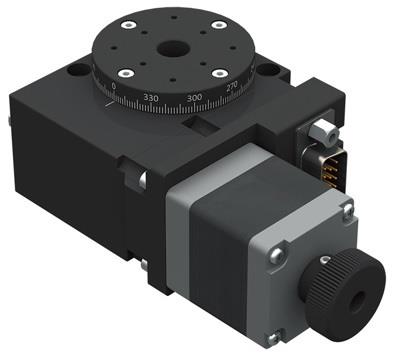

Motorisierter RotationstischSpezifikationenPlattformdurchmesse39 mmÜbersetzung1:120Vollschritt 0,006° (21,6‘‘)Geschwindigkeit30°/sPositionsgenauigkeit0,05° (3‘)Wiederholbarkeit+/- 0,01°Parallelität30 µmDynamische Parallelität20 µmDynamische Geradheit30 µmBelastbarkeitHorizoltal: 3 kgVertikal: 1 kgMaterialAluminium, schwarz eloxiertGewicht0,42 kgAntrieb2 Phasen Schrittmotor,200 Vollschritte/Umdr.Home-SensorPhotoelektrisch, 24V ± 10%,NPN open collector output <24V, 8mAEmpfohlener Controller8SMC5-USBEmpfohlenes 8PS24-2,5-4

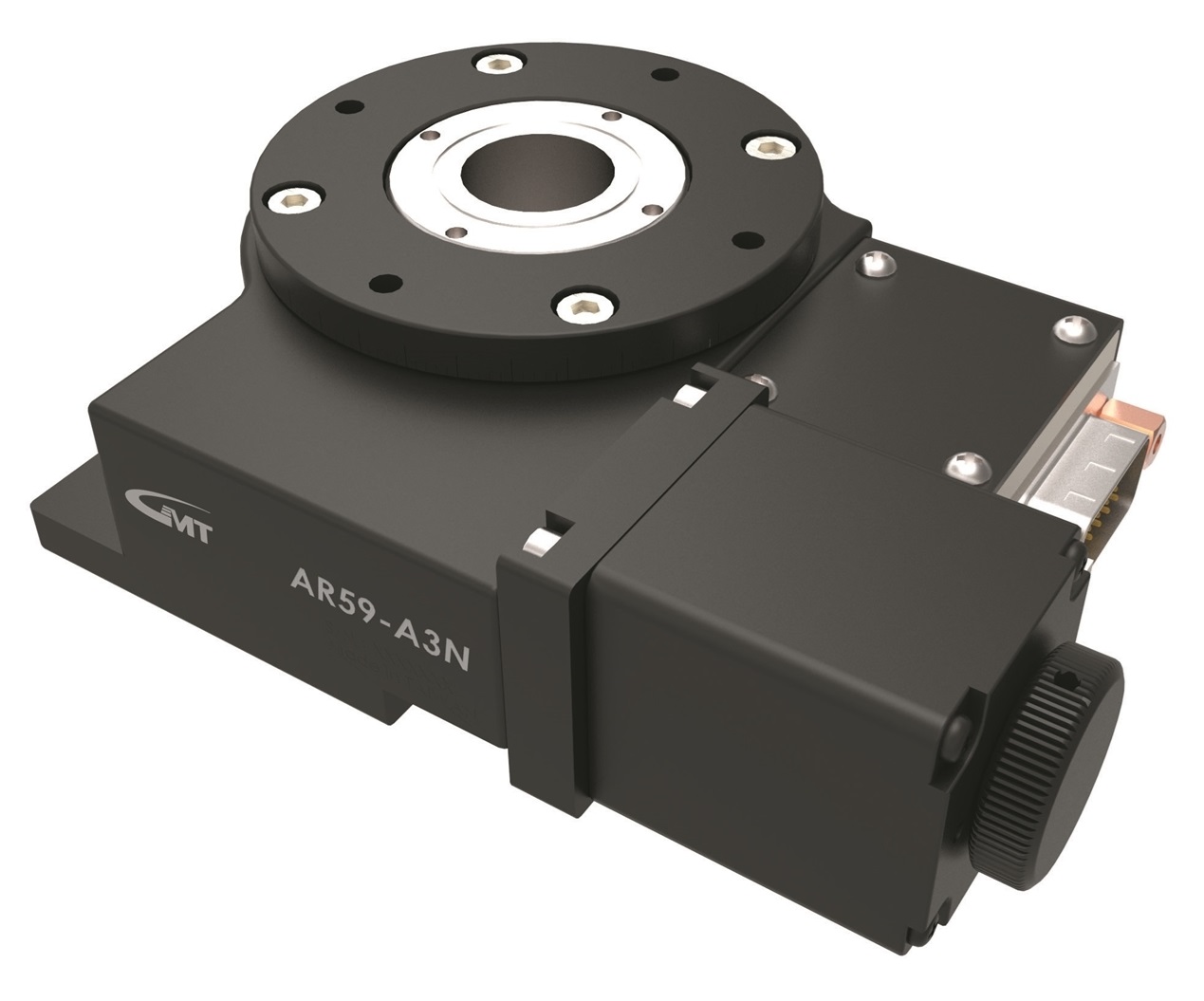

SpezifikationenPlattformgrößeØ80 mmRotationsbereich360° kontinuierlichAntriebSchneckengetriebe 1 : 180LagerRillenkugellagerMaterialAluminium, schwarz eloxiertGewicht0,8 kgAuflösungVollschritt 0,01°Max. Geschwindigkeit15°/sFehlschritt0,1°Positionsgenauigkeit0,1°Wiederholbarkeit±0,05°Parallelität50 µmParallelität dyn.30 µmGeradheit dyn.3  µmBelastbarkeit4 kgReferenzschalter1 photoelektrisch EE-SX4134Motor2 Phasen Schrittmotor, NEMA 11Connector15 Pin male D-SUBEmpfohlener Controller + Treibereinheit: 8SMC5-USBMotortreiber für externe Ansteuerung:  8-GTR22G-D

SpezifikationenOptikdurchmesser / Apertur 1" (25,4 mm)Drehbereich360° endlosAuflösung im Vollschritt0,6 arcminAuflösung im 1/8 Schritt4,5 arcsecPositionsgenauigkeit2 arcminWiederholbarkeitUni-direktional: 3 arcsecBi-direktional: <60 arcsecWobble0,6 arcminExentrizität10 µmBacklash<60 arcsecSpiel0Max. Geschwindigkeit50°/s (mit 36 V Netzteil)Max Drehmoment0,5 NmMax. BelastungHorizontal 6 kgRadial 1,7 kgGewicht0,56 kgAnschlussleitung1,6 m integriertReferenzschalter1, optisch,pushed is open,MotorModelSchrittmotor 28AnschlusschemaBipolarSpannung4,56 VPhasenstrom0,67 APhasenwiderstand6.8±15% OhmInduktivität4,8±20% mHSchrittmoment3,75 mNmHaltemoment0,106 NmSchritte / Umdrehung200 (1,8°)- Weitere Motortypen möglich!- Version mit Zoll-Maß (8MR151E) verfügbar.- Vakuumversion verfügbar.Vertikale Montage mittels 2VP150 Winkel oder 2AB151-002.XY-Kombination mittels 2AB151-001 Winkelstück. Empfohlener Treiber/Controller: 8SMC5-USB

SpezifikationenMit RotationsencoderApertur1'' OptikenRotationsbereich360°AuflösungVollschritt: 0,6 arcmin 1/8 Schritt 4,5 arcsec Positionsgenauigkeit2 arcminWiederholbarkeitUni-direktional: 3 arcsecBi-direktional: <60 arcsecWobble0,6 arcmin Exzentrizität 10 µm Backlash<60 arcsecGeschwindigkeit50°/s 8MR151-1-MEn1 BelastbarkeitHorizontal 6 kg Radial 1,7 kgDrehmoment0,5 NmMotorkabel1,6 mAnschlussHDB15(M)Gewicht0,56 kgReferenzschalter1 optisch, Pushed is openMotorModel28, 2-Phasen Schrittmotor, bipolarSpannung4,56 VPhasenstrom0,67 APhasenwiderstand6.8±15% OhmInduktivität4.8±20% mHSchrittmoment3,75 mNmHaltemoment0,106 NmSchritte / Umdr.200 (1,8°)Weitere Motortypen möglich!Version mit Zoll-Maß (8MR151E) verfügbar.Vakuumversion verfügbar.Vertikale Montage mittels 2VP150 Winkel oder 2AB151-002.XY-Kombination mittels 2AB151-001 Winkelstück.Empfohlener Treiber/Controller: 8SMC5-USB

SpezifikationenApertur30 mmDrehbereich360° endlosAuflösungVollschritt 0,6 arcmin 1/8 Schritt 4,5 arcsecPositionsgenauigkeit2 arcminWiederholbarkeitUni-direktional: 3 arcsecBi-direktional: <60 arcsecWobble0,6 arcminExentrizität10 µmBacklash<60 arcsecSpiel0Max. Geschwindigkeit 50°/sBelastbarkeitHorizontal 6 kgRadial 1,7 kgMax. Drehmoment0,5 NmFührungKugellagerGewicht0,56 kgMotorNanotec ST2818M1006Phasen2Vollschritte pro Umdrehung 200 (1,8° pro Schritt)Max. Phasenstrom 0,67 AMax. Spannung4,56VReferenzschalter1 Optisch, Pushed is openAnschlussHDB15(M)Anschlussleitung1,6 m integriertVertikale Montage mittels Winkel 2AB151-001Alternative Motoren möglich Zöllige Version verfügbarVakuum-kompatible Version verfügbar: 8MR151V-30Empfohlener Controller: 8SMC5-USB

SpezifikationenAusführungMit EncoderApertur30 mmDrehbereich360° endlosAuflösungVollschritt 0,6 arcmin 1/8 Schritt 4,5 arcsecPosionsgenauigkeit2 arcminWiederholbarkeitUni-direktional: 3 arcsecBi-direktional: <60 arcsecWobble0,6 arcminExentrizität10 µmBacklash<60 arcsecSpiel0Max. Geschwindigkeit 50°/sBelastbarkeitHorizontal 6 kgRadial 1,7 kgMax. Drehmoment0,5 NmFührungKugellagerMotorNanotec ST2818M1006Phasen2Vollschritte pro Umdrehung 200 (1,8° pro Schritt)Max. Phasenstrom 0,67 AMax. Spannung4,56VReferenzschalter1 optisch, pushed is openAnschlussHDB15(M)Anschlussleitung1,6 m integriertGewicht0,56 kgVertikale Montage mittels Winkel 2AB151-001Alternative Motoren möglich Zöllige Version verfügbarVakuum-kompatible Version verfügbar

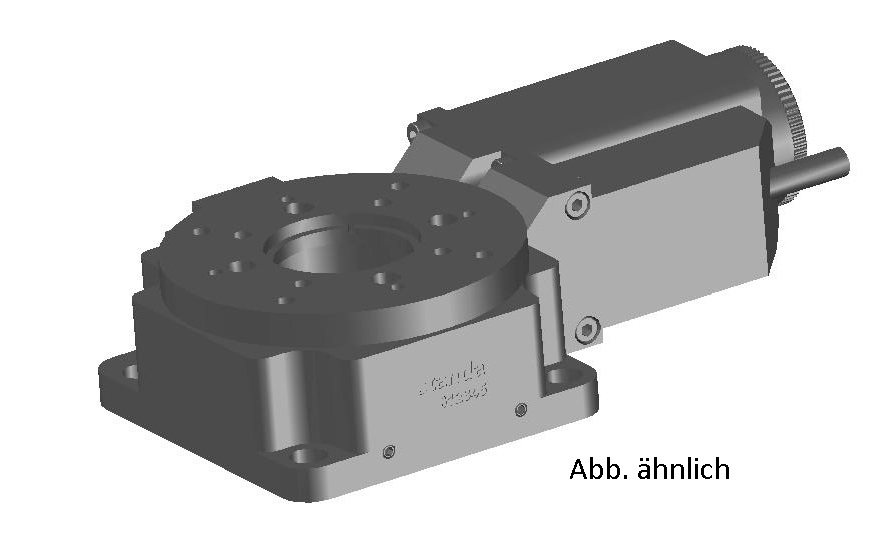

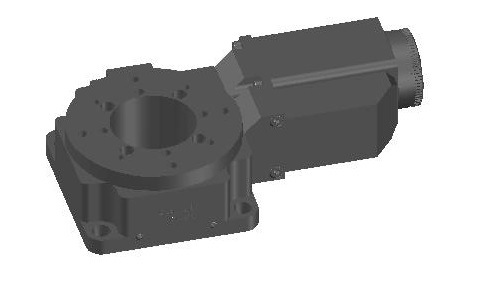

8MR151V-1-VSS42 Rotationstisch für VakuumSpezifikationenApertur1''Rotationsbereich360°AuflösungVollschritt 0,6 arcmin 1/8 Schritt 4,5 arcsec Positionsgenauigkeit2 arcminWobble0,6 arcmin Geschwindigkeit50°/s (36V)Exzentrizität10 µmBelastungHorizontal 6 kg Radial 1,7 kgDrehmoment0,5 NmAnschlussoffenGewicht0,56 kgEmpfohlener Controller8SMC5-USB

Rotationstisch für Vakuum 10-7 mbarSpezifikationenRotationsbereich360°AuflösungVollschritt: 0,6 arcmin 1/8 Schritt: 4,5 arcsecPositionsgenauigkeit 2 arcminDrehmoment0,5 Nm Wobble0,6 arcmin Exzentrizität10 µmGeschwindigkeit50°/s (36V*)BelastbarkeitHorizontal:  6 kg Radial: 1,7 kgMotorkabel2 mAnschlussDB15 (m)Gewicht0,56 kg* 8SMC5-USB Controller mit 36 V Netzteil

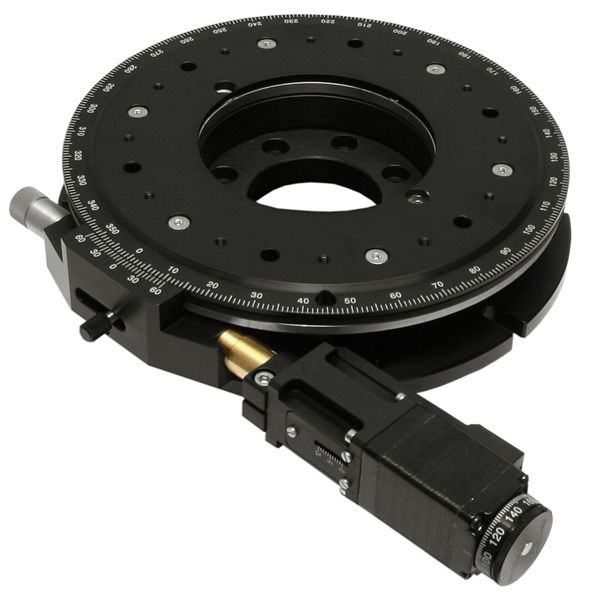

Motorisierter RotationstischSpezifikationenRotationsbereichManuell 360°Motor 6°   (15° auf Nachfrage)Plattformdurchmesser200 mmApertur88,9 mmAuflösung (Vollschritt) 3 arcsecWiederholbarkeit:4 arcsecWobble1 arcminBacklash0Exentrizität20 µmBelastbarkeit60 kgMaterialAluminium, schwarz eloxiertEndschalter2 via Optokoppler, pushed is openAktuator8CMA28-10Empfohlener Treiber/Controller:  8SMC5-USBVakkumversion verfügbar.

 Rotationstisch motorisiert SpezifikationenMaße94.5x48x26 mmApertur 11 mm, Ø11 (0 +0,027)Rotationsbereich360°Auflösung0,9 arcmin (0.015°) Wiederholbarkeit Uni.-dir.0,4 arcminWiederholbarkeit Bi.-dir.1,6 arcminGeschwindigkeit75°/s *(36V) 30°/s **(12V)Wobble1 arcmin Exentrizität10 µmDrehmoment0,15 NmBelastung max.Horizontal 3 kg Radial 1,5 kg AnschlussDB15(M), incl. 2 m Kabel Referenzschalter1 mech., pushed is "closed"Gewicht0,3 kgSchrittmotorbipolarSpannung4,3 VPhasenstrom0,6 APhasenwiderstand5.4±15%Induktivität1.5±20% mHSchrittmoment1,5 mNmHaltemoment0,03 NmSchritte / Umdr.200 (1,8°)Empfohlener Treiber/Controller: 8SMC5-USB  * mit 8SMC5-USB und 36 V Netzteil** mit 8SMC5-USB und 12 V Netzteil

SpezifikationenAusführungmit RotationsencoderRotationsbereich360°AperturØ11 mm, Ø11 (0 +0,027)Auflösung0,9 arcmin (0.015°) Wiederholbarkeit1.6 arcmin, bi-direktional,0.4 arcmin, uni-direktionalGeschwindigkeit50°/s (36V*), 20°/s (12V*)Wobble 1 arcmin Exentrizität10 µmDrehmoment0,15 Nm BelastbarkeitHorizontal 3 kg Radial 1,5 kg Anschlussleitung1,6 m integriertReferenz (home) Schalter1 mechanisch, pushed is "closed"MotorBipolar, 200 (1.8°) Schritte; 5,4 Ohm; 0,6 AGewicht0,3 kg*Mit STANDA controllers 8SMC5-USB; Power supply

[TAB:Technische Daten]Beschreibung Motorisierter Präzisionsdrehtisch Material Aluminium Apertur 11 mm Rotationsbereich mot. 360° Max. Geschwindigkeit 75°/s Auflösung Vollschritt 0,9 arcmin Auflösung 1/8 Schritt 6,75 arcsec Wobble 1 arcmin Exzentrizität 10 µm Max. Belastung horiz. 40 N Gewicht 0,35 kg Lager Kugel Anzahl der Achsen 1 Motorart Schrittmotor Motorbezeichnung Nanotec ST2818M1006 Max. Strom 0,67 A Max. Spannung 36 V Phasen 2 Vollschritt pro Umdrehung 200 Schrittwinkel 1,8° Anzahl Endschalter 1 Schaltertyp Mikroschalter Encoder optionalWeitere Motortypen verfügbar[TAB:Downloads]
