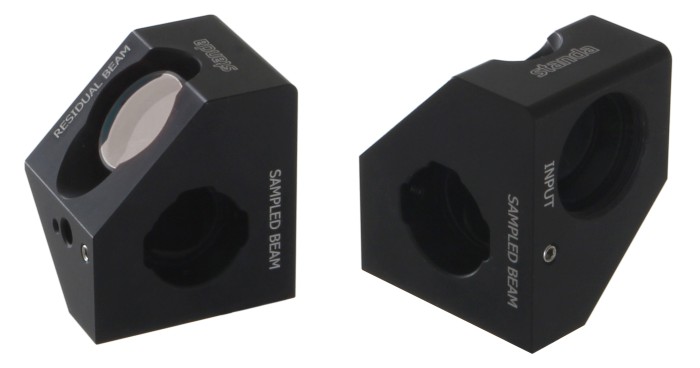

Der Laserstrahl-Abschwächer / Sampler 10PMA-1 verwendet Fresnel-Reflexion an unbeschichteten flachen Vorderflächen von zwei orthogonalen optischen Keilen, um ungefähr 0,09% des ankommenden Strahls aufzunehmen. Diese Dämpfungsvorrichtung erhält sowohl das Strahlungsprofil als auch die Polarisation des Strahls.Verwendbar mit CW- oder gepulsten Lasern mit Strahldurchmessern bis zu 15 mm und Leistungen im Bereichvon 10 mW bis 40 W. Erhält Polarisation und StrahlungsprofilVernachlässigbare WellenfrontverzerrungBeeinflusst nicht die Stabilität der Laserausgangsleistung (kein Feedback)Die feste präzise Dämpfung (103) hängt nur schwach von der Wellenlänge abAnwendbar auch für ultrakurzer LaserpulseOptische Keile eliminieren ghosting und MehrfachreflexionenStabile mechanische und optische Eigenschaften in breiten TemperaturbereichRobuste und einfach zu bedienende, praktisch wartungsfreie Konstruktion FunktionsprinzipDer 10 PMA-1-Abschwächer hat vier Ports, "Input", "Sampled Beam", "Rest Beam" und "Port 4".Der einfallende Strahl mit seiner optischen Achse orthogonal zur Ebene des Eingangsports trifft auf die vordere flache Oberfläche des ersten Keils unter einem Winkel von 45° und wird teilweise reflektiert (der Reflexionsfaktor hängt vom Polarisationszustand des einfallenden Strahls ab, überschreitet jedoch nicht  0,1) in Richtung des zweiten Keils.Der Einfallswinkel ist wiederum 45°, während die zweite Einfallsebene orthogonal zur ersten ist (die S-Polarisation wird nun zur P-Polarisation und umgekehrt). Die Letzteres ermöglicht, dass der Polarisationszustand des abgetasteten Strahls gleich dem des ankommenden Strahls bleibt und mögliche Leistungsinstabilitäten, die durch die Schwankung des anfänglichen Strahlpolarisationszustands verursacht werden, eliminiert werden. Der abgetastete Strahl tritt aus dem Sampled Beam-Port aus, seine optische Achse ist um 15 mm seitlich verschoben und bildet mit der optischen Achse des ankommenden Strahls einen Winkel von 90 Grad. SpezifikationenWellenlängenbereich: 0,4 - 2,5 µmDurchschnittliche Abschwächung (Sampled Beam): 103Apertur: 17,5 mmMax. Strahldurchmesser: 15 mmOptical Wedge Material: UVFSBrechungsindex:       532 nm  :1.4607     1064 nm  :1.4496
