Active VibrationsisolationSystemkonfiguration: 2 Einzeleinheiten + 1 Steuereinheit A2Dämpfung in allen 6 FreiheitsgradenSpezifikationenAbmessungen (Einzelmodul) 600 x 130 x 112.5 mm³ (BxTxH)Bottom plate: 636 x 84 mmTop plate: 600 x 130 mmAktiver Frequenzbereich1 - 200 Hz (oberhalb 200 Hz passiv)Belastbarkeit:Max. Last Systemkonfiguration: 400 kg (symmetrische Last),Einzelelement: 200 kgIsolationsleistung5Hz > 22dB (92%), 10Hz > 34dB (98%)Correction ForcesHorizontal max. 4 N, vertical max. 8 NStatic Compliance:Approx. 3,5 µm/N vertical and 7 µm/N horizontalGewicht 10 kg (Einzelmodul)Sicherheitsklasse1Leistungsaufnahme9 WSpannumgsversorgung90-125VAC / 200-250VAC +/- 10% , 50 - 60 HzOverload8 LED SystemanzeigeMonitor SignalEin multiplex Signal zur Anzeige auf dem Oszilloskop zeigt die Schwingungspegel mit und ohne Isolierung an - nur für Diagnosezwecke

Active Vibration Isolation SystemDie Basiskonfiguration der 1AVI-200S besteht aus zwei Einzelelementen und einer Steuereinheit und kann aktiv bis zu einer maximalen Last von 400 kg isolieren. Höhere Lasten können durch Erhöhung der Anzahl der Isolationselemente problemlos bewältigt werden. Um die 1AVI-200S an benutzerspezifische Anwendungen anzupassen, sind Einzelelemente in verschiedenen Längen als Sonderanfertigung erhältlich. Die Isolierung von AVI 200-S beginnt bei 1 Hz und steigt jenseits von 10 Hz schnell auf >34 dB an.Das Fehlen jeglicher tieffrequenter Resonanz bedeutet eine viel bessere Leistung als bei herkömmlichen passiven luftgedämpften Systemen.Die inhärente Steifigkeit der AVI 200-S Systeme sorgt für eine hervorragende Richtungs- und Lagestabilität.Die herausragende Schwingungsisolation umfasst alle sechs translatorischen und rotatorischen Schwingungsmoden. SpezifikationenSystemkonfiguration Einzeleinheiten + 1 Steuereinheit A2Aktiver Frequenzbereich200 Hz (oberhalb 200 Hz passiv)Max. Last Systemkonfiguration400 kg (symmetrische Last)200 kg (Einzelmodul)Abmessungen (Einzelmodul)360 x 120 x 112.5 mm³ (BxTxH)Bodenplatte: 396 x 84 mmIsolationsleistung5Hz > 22dB (92%), 10Hz > 34dB (98%),Dämpfung in allen 6 FreiheitsgradenKorrekturkräfteHorizontal: max 4N, vertikal: max 8NGewicht8 kg (Einzelmodul)

Aluminium Deckplatte (ohne Raster)Aktiver Frequenzbereich: 0.7 - 300 Hz (oberhalb 300 Hz passiv)Abmessungen: 600 x 800 x 120 mm³ (BxTxH)Max. Last: 120 kgIsolationsleistung: 5Hz > 26dB (95%), >10Hz > 40dB (99%)Dämpfung in allen 6 FreiheitsgradenAutomatische Höhenjustierung

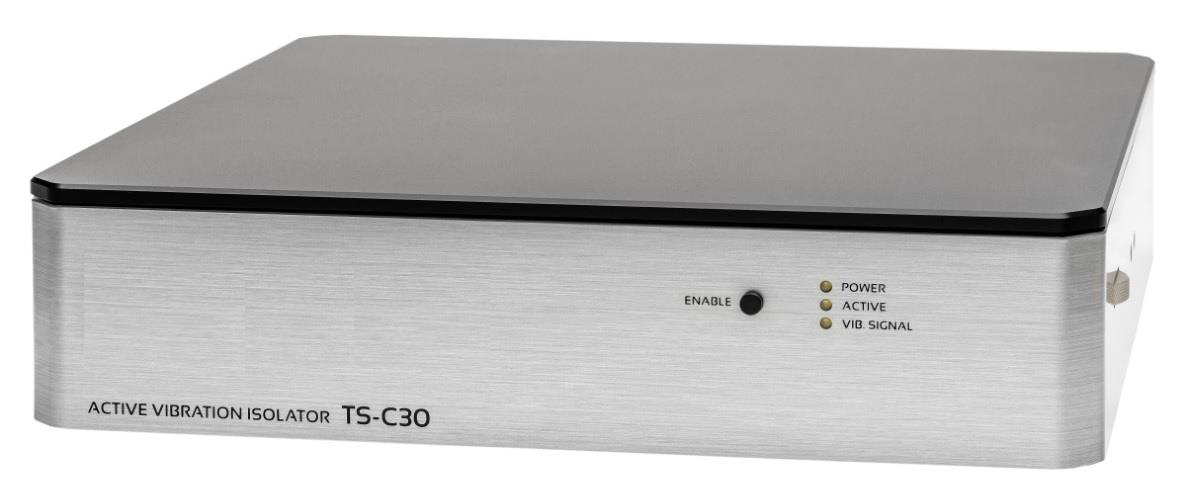

Kompakte aktive SchwingungsisolationDämpfung in allen 6 FreiheitsgradenBei der TS-C-Serie handelt es sich um kompakte dynamische Schwingungsdämpfungssysteme, die eine Isolierung gegen alle sechs translatorischen und rotatorischen Schwingungsformen bieten.Dieses preisgünstige dynamischen Schwingungsisoliersystem erreicht auf kleinstem Raum eine bessere Isolierung als die größten und teuersten passiven Systeme. Die Trägheitsrückkopplung mittels piezoelektrischer Kraftmotoren sorgt nicht nur für die Isolierung von Gebäudeschwingungen, sondern auch für die Isolierung von Schwingungsquellen, die auf das System selbst einwirken. Das bedeutet zum Beispiel, dass ein empfindliches Mikroskop, das durch das System isoliert wird, in Ruhe bleibt, obwohl Kräfte über die Hände des Bedieners einwirken.Die inhärente Steifigkeit des Systems, die etwa 25-mal größer ist als die eines passiven 1-Hz-Resonanz-Isolators, verleiht ihnen eine ausgezeichnete Richtungs- und Positionsstabilität.Ein aktives Isolationssystem zeichnet sich dadurch aus, dass es praktisch keine Resonanz bei niedrigen Frequenzen gibt.Das System wurde so konzipiert, dass es selbst bei Frequenzen von nur 2-3 Hz, bei denen viele Gebäude aufgrund von Schwingungen um die vertikale Achse große horizontale Amplituden aufweisen, eine hervorragende Isolierung bietet.Die Isolierung beginnt bei etwa 0,7 Hz und steigt schnell auf mindestens 40 dB jenseits von etwa 10 Hz an.Der gesamte Steuerschaltkreis ist in das Gerät integriert. Die Leistungsaufnahme beträgt weniger als 2,5 W.Das Gerät hat einen Universaleingang und kann an jede Wechselstromquelle von 100 bis 240 VAC angeschlossen werden.Das Design wurde optimiert, um die bestmögliche Isolierung für empfindliche Instrumente wie Rastersondenmikroskope (AFM, STM), Interferometer und andere hochauflösende Instrumente zu erreichen, so dass die ultimative Leistung dieser Instrumente erzielt werden kann. SpezifikationenDeckplatteAluminiumAbmessungen300 x 300 x 70 mm³ (BxTxH)Aktiver Frequenzbereich1.0 - 300 Hz (oberhalb 300 Hz passiv)Isolationsleistung5Hz > 26dB (95%), >~10Hz > 40dB (99%)Korrekturkraft±8N vertical, ±4N horizontalStatische Konformität27 µm/NMax. Last40 kgGewicht9,2 kgSicherheitsklasse1Betriebsspannung100 – 240 VAC, 50 – 60 HzLeistungsaufnahme2,5 WMonitorsignalEin gemultiplextes Signal zur Anzeige auf dem Oszilloskop zeigt die Schwingungspegel mit und ohne Isolierung an - nur zu Diagnosezwecken.
