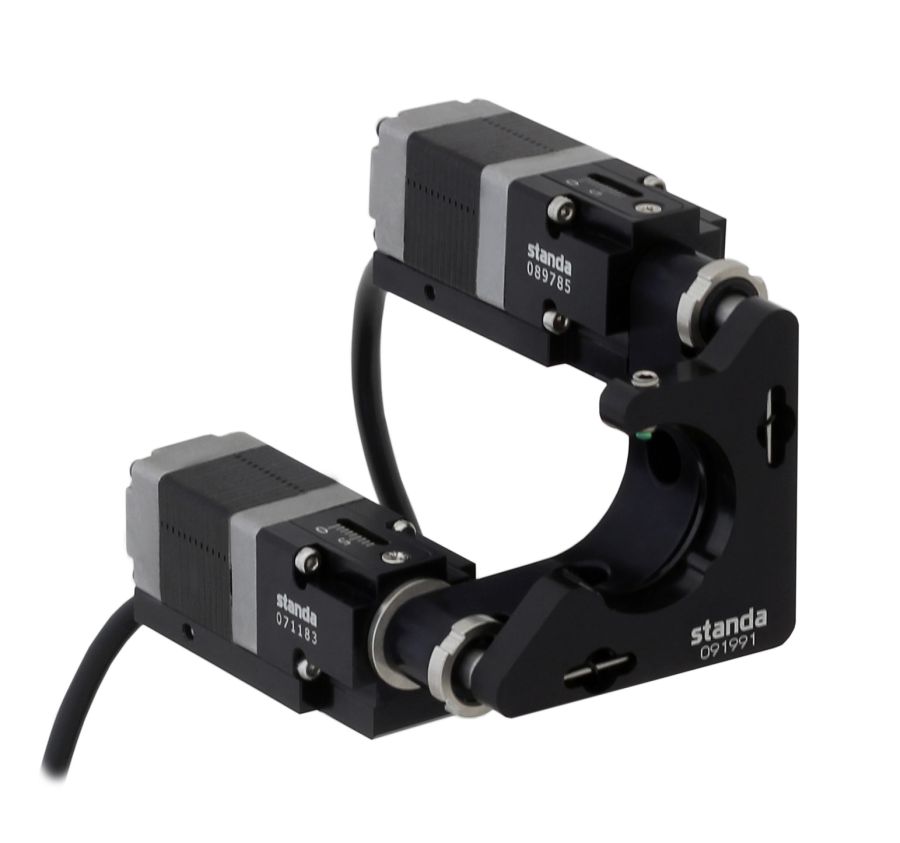

Motorisierter Optikpositionierer für 1'' OptikenDieser motorisierte Optikpositionierer kombiniert den kinematische Spiegelhalter 5MBM24 mit den Aktuartoren 8CMA20-8/15. Diese Kombination ermöglicht eine sehr präzise motorisierte Verstellung der Optik.Durch die vorgespannten Auflager kann die Position spielfrei und mit sehr kleiner Hysterese eingestellt werden.Die Befestigung der Optik erfolgt durch eine Madenschraube mit Teflonspitze.Die Optik liegt auf zwei Edelstahlstiften auf und wird somit sicher gelagert.Der Halter kann mittels M6 Zylinderkopfschrauben in zwei unterschiedlichen Lagen befestigt werden.SpezifikationenAnzahl der Achsen2Optikdurchmesser24,4 mm (1'')Apertur23 mmWinkelbereich±4.5°Auflösung<1 arcsecGeschwindigkeit1°/sec ( 36V *)Aktuator 2 x 8CMA20-8/15 EndschalterZwei optisch pro Achse,pushed is open Kabellänge1,2 mMotoranschlussHDB15(M)MaterialAluminium, schwarz eloxiertEmpfohlener Controller8SMC5-USB(*) 8SMC5-USB Controller mit 36 V NetzteilVakuum-kompatible Version verfügbar.

Motorisierter Optikhalter für 2'' Optiken Dieser motorisierte Optikpositionierer kombiniert den kinematische Spiegelhalter 5MBM24 mit den Aktuartoren 8CMA20-8/15. Diese Kombination ermöglicht eine sehr präzise motorisierte Verstellung der Optik.Durch die vorgespannten Auflager kann die Position spielfrei und mit sehr kleiner Hysterese eingestellt werden.Die Befestigung der Optik erfolgt durch eine Madenschraube mit Teflonspitze.Die Optik liegt auf zwei Edelstahlstiften auf und wird somit sicher gelagert.Der Halter kann mittels M6 Zylinderkopfschrauben in zwei unterschiedlichen Lagen befestigt werden.SpezifikationenAnzahl der Achsen2Optikdurchmesser50,8 mm (2'')Apertur48 mmWinkelbereich±4.5°Auflösung<1 arcsecGeschwindigkeit1°/sec ( 36V *)Aktuator 2 x 8CMA20-8/15 EndschalterZwei optisch pro Achse,pushed is open Kabellänge1,2 mMotoranschlussHDB15(M)MaterialAluminium, schwarz eloxiertEmpfohlener Controller8SMC5-USB(*) 8SMC5-USB Controller mit 36 V NetzteilVakuum-kompatible Version verfügbar.

Motorisierter Spiegelhalter für 3'' Optiken Dieser motorisierte Optikpositionierer kombiniert den kinematische Spiegelhalter 5MBM24 mit den Aktuartoren 8CMA20-8/15. Diese Kombination ermöglicht eine sehr präzise motorisierte Verstellung der Optik.Durch die vorgespannten Auflager kann die Position spielfrei und mit sehr kleiner Hysterese eingestellt werden.Die Befestigung der Optik erfolgt durch eine Madenschraube mit Teflonspitze.Die Optik liegt auf zwei Edelstahlstiften auf und wird somit sicher gelagert.Der Halter kann mittels M6 Zylinderkopfschrauben in zwei unterschiedlichen Lagen befestigt werden.SpezifikationenAnzahl der Achsen2Optikdurchmesser76,2 mm  (3'')Apertur74 mmWinkelbereich±2.8°Auflösung<1 arcsecGeschwindigkeit1°/sec ( 36V *)Aktuator2 x 8CMA20-8/15 EndschalterZwei optisch pro Achse,pushed is open Kabellänge1,2 mMotoranschlussHDB15(M)MaterialAluminium, schwarz eloxiertEmpfohlener Controller8SMC5-USB(*) 8SMC5-USB Controller mit 36 V NetzteilVakuum-kompatible Version verfügbar.

Spiegelhalter 8MBM24V-2-2-16DCVWahlweise mit 9- oder 15-poligen Motorsteckern - Bitte geben Sie es entsprechend bei der Bestellung an.

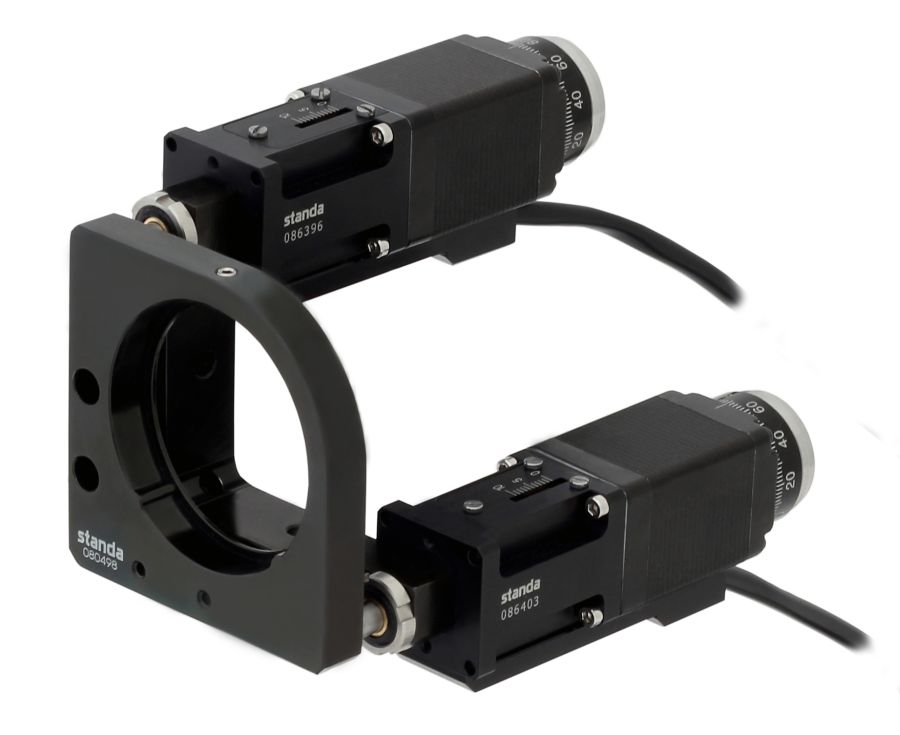

Motorisierter "Large Aperture" SpiegelhalterSpezifikationenFür OptikenØ 2" (50,8 mm), max. 52 mmClear Aperture49 mmWinkelbereich±3° (3,31 µm)Auflösung4,37 arcsec (3,31 µm) im VollschrittSpindelsteigung0,25 mmNominelle Kraft70 NAnschlussHDB15(M)Aktuatoren2 x 8CMA28-10Endschalter2 optisch pro Aktuator, pushed is open Empfohlener Controller8SMC5-USB

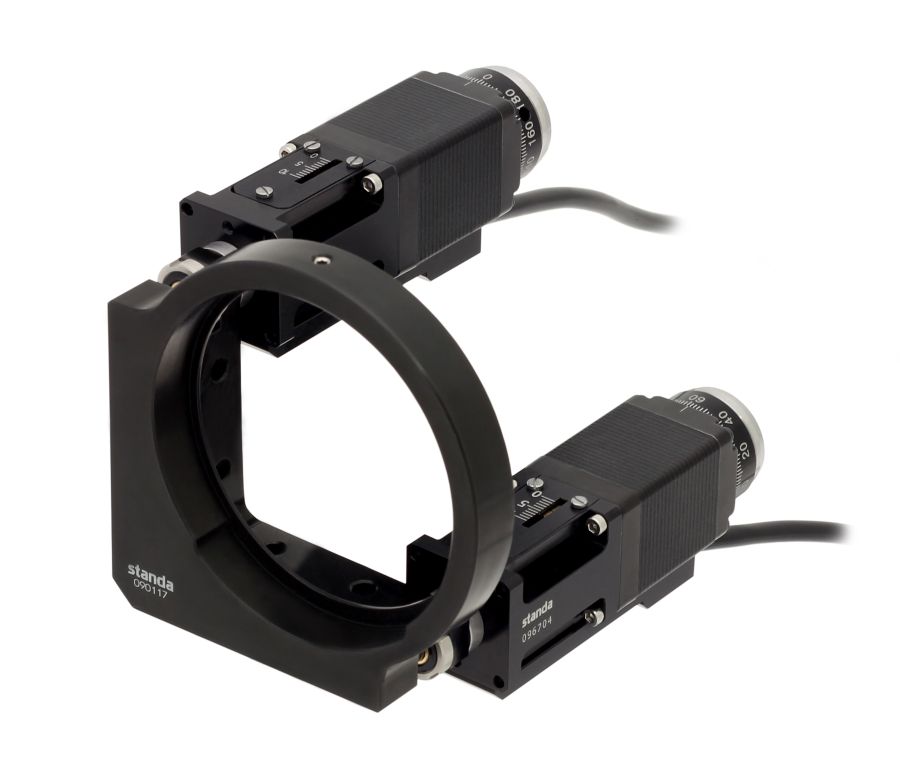

Motorisierter "Large Aperture" Spiegelhalter Specifications  Model        8MBM57-3For Optics, Ø3" (77,2mm)Mount max. aperture, mm77,2Clear aperture, mm73Contact lines2Angular range±3°Resolution in full step, arcsec4,16Lead screw pitch, mm0.25Resolution in full step, µm3,31Nominal force, N70Motor connectorHDB15(M)Installed actuators2 x 8CMA28-10Optocoupler end limit switches2 per actuatorSwitch polaritypushed is open

Motorisierter "Large Aperture" Spiegelhalter Specifications Model        8MBM57-4For Optics, Ø4" (101,6mm)Mount max. aperture, mm103Clear aperture, mm97Contact lines2Angular range±3°Resolution in full step, arcsec3,31Lead screw pitch, mm0.25Resolution in full step, µm3,31Nominal force, N70Motor connectorHDB15(M)Installed actuators2 x 8CMA28-10Optocoupler end limit switches2 per actuatorSwitch polaritypushed is open

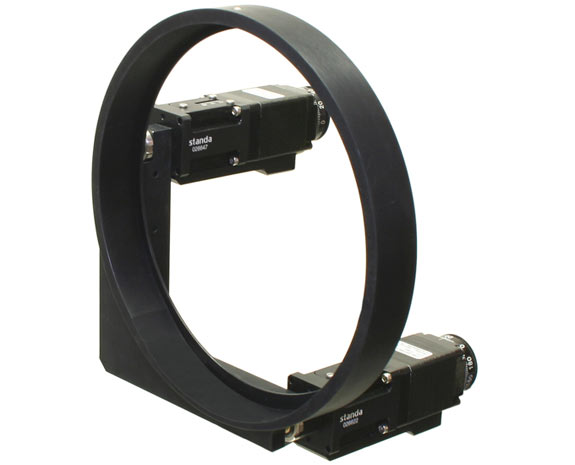

Motorisierter "Large Aperture" Spiegelhalter Spezifikationen  Model        8MBM57-6For Optics, Ø6" (152.4mm)Mount max. aperture, mm153.4Clear aperture, mm146Contact lines2Angular range±2.5°Resolution in full step, arcsec2.63Lead screw pitch, mm0.25Resolution in full step, µm3,31Nominal force, N70Motor connectorHDB15(M)Installed actuators2 x 8CMA28-10Optocoupler end limit switches2 per actuatorSwitch polaritypushed is open

Motorisierter Gimbal Mount Gimbal Mount zur exakten Verkippung mit Drehpunkt in Zentrum der Optik.Hochauflösende Schrittmotor betriebene Stellschrauben ermöglichen eine Wiederholgenauigkeit von 1 µm.Das kompakte Design mit oben liegenden Antrieben eignet sich besonders gut für die Verwendung bei Aufbauten mit beschränkten Platzbedarf.SpezifikationenOptikdurchmesser25,4 mmApertur23 mmWinkelbereich±2,5°AuflösungVollschritt 20 arcsec (1,25 µm)Wiederholgenauigkeit15 arcsec (1 µm)Schrittmotorantrieb2 x 8CMA20-8/15Spindelsteigung0,25 µmMax. Geschwindigkeit4 mm/sAnschlussHDB15(m)Anschlussleitung1,2 m inklusiveEndschalter2 optisch ( push is open )Gewicht0,7 kgEmpfohlener Controller8SMC5-USB-B9-2Vakuum-kompatible Version verfügbar.Manuelle Version: 5GM25T-1

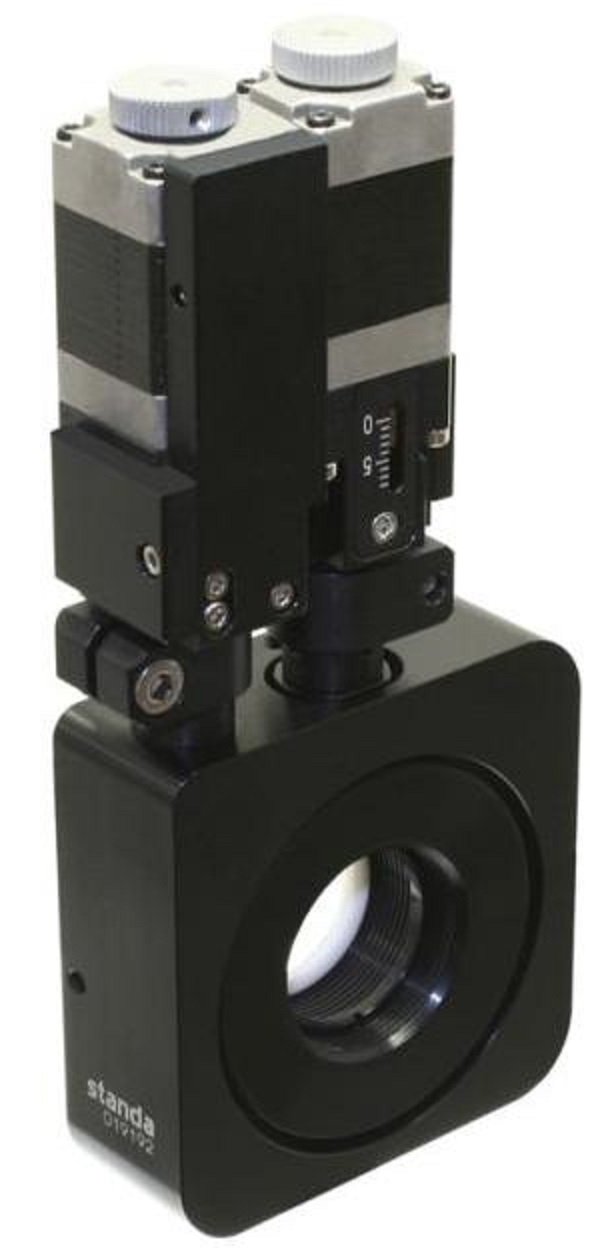

Motorisierter Gimbal Mount mit Encoder SpezifikationenOptikduchmesser25,4 mmApertur:23 mmWinkelbereich:±2,5°Aktuatoren:8CMA20-8/15Auflösung:Vollschritt1,25 µm1/8 Schritt0,156 µmAntriebsspindelsteigung0,25 mmWoederholbarkeit1 µmMax. Geschwindigkeit 4 mm/sAnschlussleitung1,2 m inklusiveGewicht:0,7 kgEndschalter2 per Aktuatur, optisch (pushed is open)Empfohlener Controller8SMC5-USB-B9-2Vakuum-kompatible Version verfügbar.

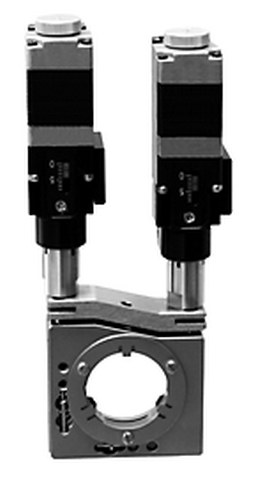

Motorisierter vertikal getiebener Spiegelhalter auf Basis des 5KVDOM Für 1" OptikenRostfreier StahlKompaktes DesignGetemperte FrontplatteSuper stabil mit flacher Feder   Der motorisierte vertikale optische Spiegelhalter 8MKVDOM wurde entwickelt, um durch die Halterung hervorgerufene Wellenfrontverzerrungen zu minimieren. Bei herkömmlichen Halterungen wird der Spiegel mit einer seitlichen Schraube festgezogen. Radiale Kräfte, die auf den Spiegel einwirken, induzieren parasitäre Wellenfrontverzerrungen, wie Astigmatismus. 8MKVDOM Spiegelhalterungen verwenden eine sichere 3-Punkt-Spiegelaufhängung zwischen der vorderen flachen Feder und der Rückplatte. Gleichmäßig verteilte Axialkräfte eliminieren Wellenfrontverzerrungen.Die 8MKVDOM Spiegelhalter sind aufgrund ihrer Langzeitstabilität ideal für sensible Anwendungen in Industrie und Forschung (z. B. Laserresonatoren, optische Unterbaugruppen, Anwendungen mit begrenztem Platzbedarf).SpezifikationenOptik Durchmesser25,4 mm (1'')Verfahrwege6 mmKipp/Neigebereich±2,5°Antriebsspindelsteigung0,25 µmEmpfindlichkeitHorizontal: 3,8 arcsec (Vollschritt)Vertikal: 3,9 arcsec (Vollschritt)Aktuatoren2 x 8CMA20-8/15Auflösung1,25 µm (Vollschritt)Wiederholbarkeit1 µmAnschlußleitung1,2 m, inklusiveEndschalter2 per Aktuator, optisch (pushed is open)Lieferzeit 1-2 Wochen

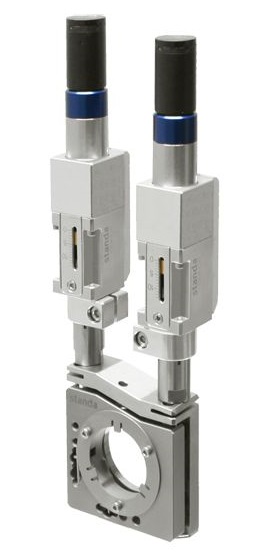

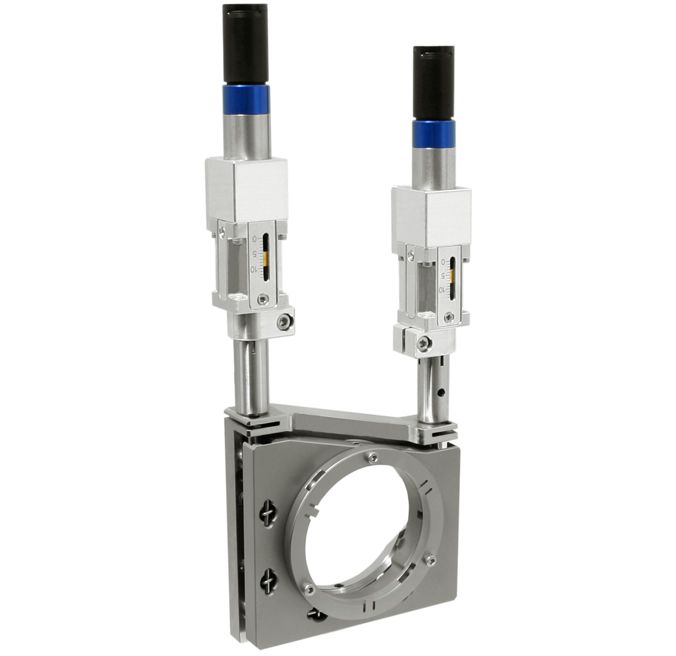

Motorisierter vertikal getriebene Spiegelhalter mit DC-MotorDer motorisierte vertikal angetriebene Spiegelhalter mit DC-Motor 8MKVDOMV-2-DC wurden entwickelt, um durch die Halterung hervorgerufene Wellenfrontverzerrungen zu minimieren. Bei herkömmlichen Halterungen wird der Spiegel durch eine seitliche Schraube angezogen. Radiale Kräfte, die auf den Spiegel einwirken, induzieren parasitäre Wellenfrontverzerrungen, wie Astigmatismus. 8MKVDOM-2-DC Spiegelhalterungen verwenden eine sichere 3-Punkt-Spiegelaufhängung zwischen der vorderen flachen Feder und der Rückplatte. Gleichmäßig verteilte Axialkräfte eliminieren Wellenfrontverzerrungen. Innere Spannungen aufgrund thermischer Prozesse auf der optischen Halteeinheit wurden eleminiert, wodurch keine Mikrobewegungen stattfinden. Diese Halterungen sind aufgrund ihrer Langzeitstabilität ideal für industrielle Anwendungen in verschiedenen optischen Geräten (Laserresonatoren, optische Unterbaugruppen, Anwendungen mit begrenztem Platzbedarf). 1" optischer DurchmesserRostfreier StahlGetemperte FrontplatteKompaktes / robustes DesignSuper stabilSpezifikationenOptikdurchmesser25,4 mmApertur23 mmKipp/Neige-Bereich±2,5°WinkelauflösungHorizontal1,5 arcsecVertikal1,75 arcsec, in der MitteAntriebsspindelsteigung0,25 mmAnschlussleitung1,2m inklusiveAktuaktoren2 x 8CMA16DC-13/15Endschalter2 per Aktuator, optisch Motor   ModelDesignVoltage, VContinuousCurrent, AContinuousTorque, NmContinuousPower, WResistance,OhmInductance,mHMax Speed,rpmGearboxEncoderDCE152460.630.31.75.10.0735141:1256 CPT, 2 channels Empfohlener Controller:  8SMC5-USB-B9-2

Motorisierter vertikal getiebener Spiegelhalter auf Basis des 5KVDOM Für 2" OptikenEdelstahlKompaktes DesignGetemperte FrontplatteSuper stabil mit flacher Feder  Der motorisierte vertikale optische Spiegelhalter 8MKVDOM wurde entwickelt, um durch die Halterung hervorgerufene Wellenfrontverzerrungen zu minimieren. Bei herkömmlichen Halterungen wird der Spiegel mit einer seitlichen Schraube festgezogen. Radiale Kräfte, die auf den Spiegel einwirken, induzieren parasitäre Wellenfrontverzerrungen, wie Astigmatismus.8MKVDOM Spiegelhalterungen verwenden eine sichere 3-Punkt-Spiegelaufhängung zwischen der vorderen flachen Feder und der Rückplatte. Gleichmäßig verteilte Axialkräfte eliminieren Wellenfrontverzerrungen.Die 8MKVDOM Spiegelhalter sind aufgrund ihrer Langzeitstabilität ideal für sensible Anwendungen in Industrie und Forschung (z. B. Laserresonatoren, optische Unterbaugruppen, Anwendungen mit begrenztem Platzbedarf). SpezifikationenOptik Durchmesser2'' (50,8 mm)Kipp/Neigebereich±2,5°EmpfindlichkeitHorizontal: 3,8 arcsec pro VollschrittVertikal:     3,9 arcsec pro Vollschritt in mittl. PositionAktuatoren2 x 8CMA28-10Verfahrweg der Aktuatoren6 mmAuflösung (Vollschritt)1,25 µmAntriebsspindelsteigung0,25 mmWiederholbarkeit1 µmAnschlußleitung1,2 m inklusiveAnschlussHDB15(M)Endschalter2 per Aktuator, optisch (pushed is open)Gewicht0,5 kg

Motorisierter Spiegelhalter auf Basis des 5KVDOMOptik bis 2 "Tip/Tilt: +/- 2,5°

Motorisierter vertikal getriebene Spiegelhalter mit DC-MotorDer motorisierte vertikal angetriebene Spiegelhalter mit DC-Motor 8MKVDOMV-2-DC wurden entwickelt, um durch die Halterung hervorgerufene Wellenfrontverzerrungen zu minimieren. Bei herkömmlichen Halterungen wird der Spiegel durch eine seitliche Schraube angezogen. Radiale Kräfte, die auf den Spiegel einwirken, induzieren parasitäre Wellenfrontverzerrungen, wie Astigmatismus. 8MKVDOM-2-DC Spiegelhalterungen verwenden eine sichere 3-Punkt-Spiegelaufhängung zwischen der vorderen flachen Feder und der Rückplatte. Gleichmäßig verteilte Axialkräfte eliminieren Wellenfrontverzerrungen. Innere Spannungen aufgrund thermischer Prozesse auf der optischen Halteeinheit wurden eleminiert, wodurch keine Mikrobewegungen stattfinden. Diese Halterungen sind aufgrund ihrer Langzeitstabilität ideal für industrielle Anwendungen in verschiedenen optischen Geräten (Laserresonatoren, optische Unterbaugruppen, Anwendungen mit begrenztem Platzbedarf). 2" optischer DurchmesserRostfreier StahlGetemperte FrontplatteKompaktes / robustes DesignSuper stabilSpezifikationenOptikdurchmesser50,8 mmApertur48 mmKipp/Neige-Bereich±2,5°WinkelauflösungHorizontal1 arcsecVertikal1,25 arcsec, in der MitteAntriebsspindelsteigung0,25 mmAnschlussleitung1,2m inklusiveAktuaktoren2 x 8CMA16DC-13/1Endschalter2 per Aktuator, optisch Motor  ModelDesignVoltage, VContinuousCurrent, AContinuousTorque, NmContinuousPower, WResistance,OhmInductance,mHMax Speed,rpmGearboxEncoderDCE152460.630.31.75.10.0735141:1256 CPT, 2 channels

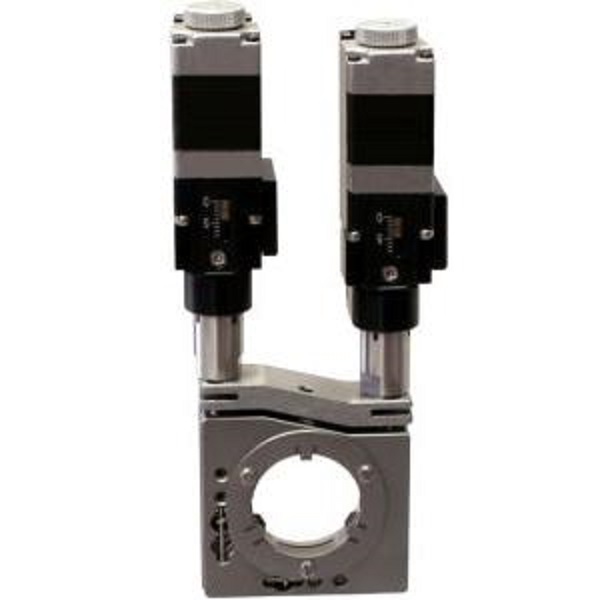

Motorisierter vertikal getiebener Spiegelhalter auf Basis des 5KVDOM Für 3" OptikenRostfreier StahlKompaktes DesignGetemperte FrontplatteSuper stabil mit flacher Feder Der motorisierte vertikale optische Spiegelhalter 8MKVDOM wurde entwickelt, um durch die Halterung hervorgerufene Wellenfrontverzerrungen zu minimieren. Bei herkömmlichen Halterungen wird der Spiegel mit einer seitlichen Schraube festgezogen. Radiale Kräfte, die auf den Spiegel einwirken, induzieren parasitäre Wellenfrontverzerrungen, wie Astigmatismus. 8MKVDOM Spiegelhalterungen verwenden eine sichere 3-Punkt-Spiegelaufhängung zwischen der vorderen flachen Feder und der Rückplatte. Gleichmäßig verteilte Axialkräfte eliminieren Wellenfrontverzerrungen.Die 8MKVDOM Spiegelhalter sind aufgrund ihrer Langzeitstabilität ideal für sensible Anwendungen in Industrie und Forschung (z. B. Laserresonatoren, optische Unterbaugruppen, Anwendungen mit begrenztem Platzbedarf).SpezifikationenFür Optiken3'' (76,2 mm)Kipp/Neigebereich±2,5°EmpfindlichkeitHorizontal: 3,8 arcsec (Vollschritt)Vertikal: 3,9 arcsec (Vollschritt)Verfahrweg6 mmAuflösung (Vollschritt)1,25 µmAuflösung (1/8 Schritt)0,156 µmAntriebsspindelsteigung0,25 µmWiederholbarkeit1 µmAnschlußleitung1,2 m inklusiveEndschalter2 per Aktuator, optisch (pushed is open)Gewicht0,5 kg

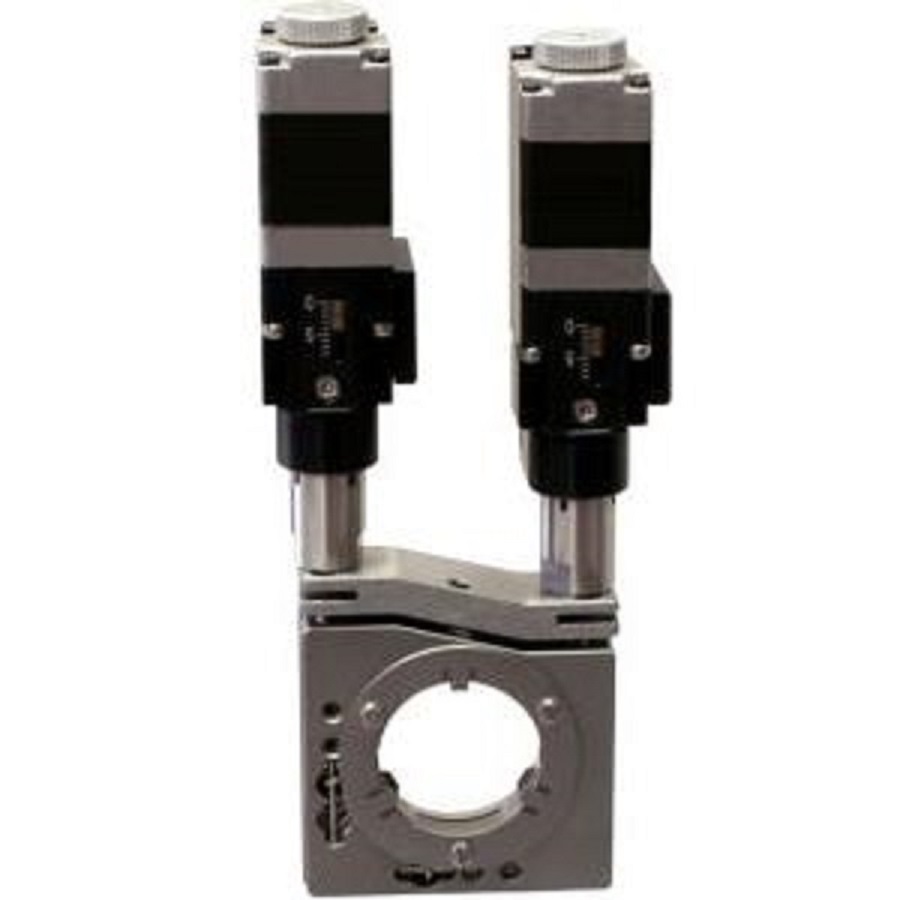

Motorisierter Spiegelhalter auf Basis des 5KVDOMFür 3" OptikenAus EdelstahlKompaktes DesignWeichgeglühte FrontplatteSuperstabil mit flacher Feder SpezifikationenOptikaufnahme3'' (76,2 mm)Neigebereich±2,5°Empfindlichkeithoriz. 3,8 arcsec (Vollschritt)vert. 3,9 arcsec (Vollschritt),bei mittlerer Pos.Verfahrbereich 6 mmAuflösung1,25 µm (Vollschritt)Spindelsteigung0,25 mmWiederholbarkeit1 µmAnschlussleitung1,2 m inklusiveAnschlussHDB15(M)Gewicht0,5 kgEndschalter2 optisch pro Aktuator,pushed is openEmpfohlener Controller8SMC5-USB-B9-2Passende Baseplate: 3BPVDOM

Motorisierter Optikpositionierer für VakuumanwendungenVakuum-kompatibel bis Hochvakuum 10E-6 mbarFür Optikdurchmesser:    6" (152,4 mm)

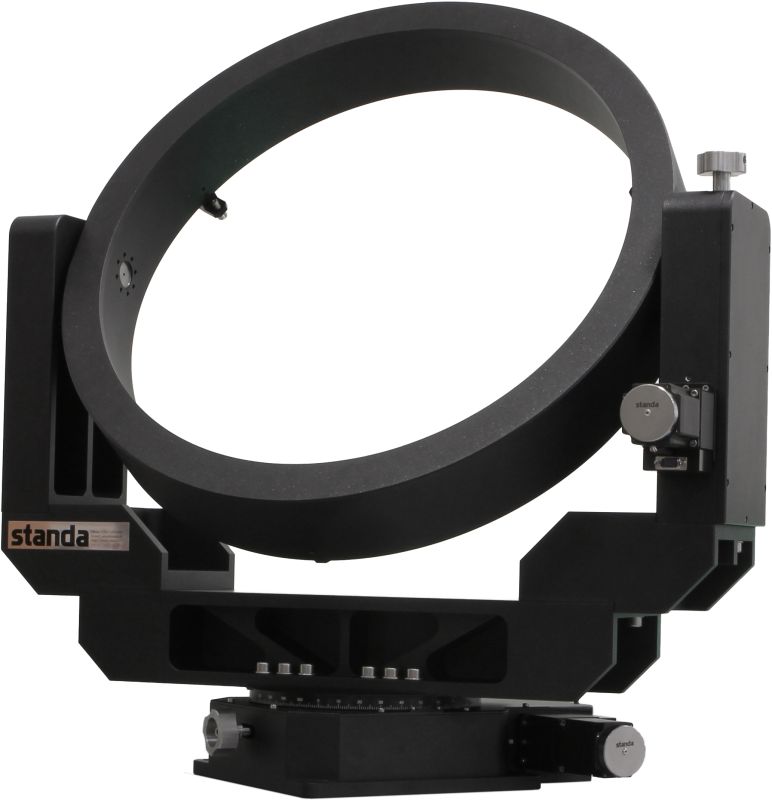

Motorisierter optischer Gimbal-Mount für große Optiken Rotationsbereich in Azimut und Elevation: 360° / 360°Feinjustagebereich: ± 4° / ± 4°Hohe Positionierauflösung: 3 BogensekundenMaximale akzeptable Dicke des optischen Elements: 100 mm.Maximales zulässiges Gewicht des optischen Elements: 150 kg.Hohe thermische und VibrationsstabilitätNahezu Null BacklashVerschiedene Öffnungsweiten können auf Anfrage angepasst werden.Manuelle Version verfügbarVakuumkompatible Version verfügbarDer 8MLAOM motorisierte Gimbal Optical Mount wurde für die Positionierung von großen optischen Elementen bis zu 600 mm entwickelt. LAOM-Optikhalterungen sind eine äußerst effiziente Lösung für Anwendungen wie Hochleistungslasersysteme und Astronomie.Optische Halterungen der LAOM-Serie haben eine vollständige 360-Grad-Drehung in Azimut- und Elevationsachsen. Spezielle federvorgespannte interne Mechaniken gewährleisten zu einer nahezu spielfreien Bewegung. Feinjustage im Bereich von ± 4° ermöglicht Bewegungen von hoher Qualität mit einer Auflösung von bis zu 3 Bogensekunden (oder besser auf Anfrage). SpezifikationenAnzahl der Achsen: 2, kardanische AufhängungRotationsbereich grob: 360° / 360°Feinrotation je Achse: +/- 4°Auflösung    4000 Schritte/U:  0,3 arcsec    1000 Schritte/U:  1,2 arcsec      400 Schritte/U:  3 arcsecBidirektionale Wiederholbarkeit: 3 arcsecUnidirektionale Wiederholbarkeit: 3 arcsecBacklash: 0Max. Geschwindigkeit: 1°/secEndschalter: Hallsensoren, 2 pro Achse (Pushed is closed)Belastbarkeit horizontal: 150 kgGewindesteigung: 1 mmMaterial: Aluminium, pulverbeschichtetGewicht: 79 kgApertur: 500 mmOptik-Durchmesser max.: 600 mmOptik-Durchmesser min.: 500 mmOptik-Stärke max.: 100 mm MotorModelWiring schemeDesign Voltage,VPhase Current,AHolding Torque,NmDetent Torque,mNmPhase Resistance,OhmInductance,mHSteps/Revolution5909bipolar32.121.77682±10%10.4±20%400 (0.9°)  Empfohlener Controller: 8SMC5-USB-B9-2

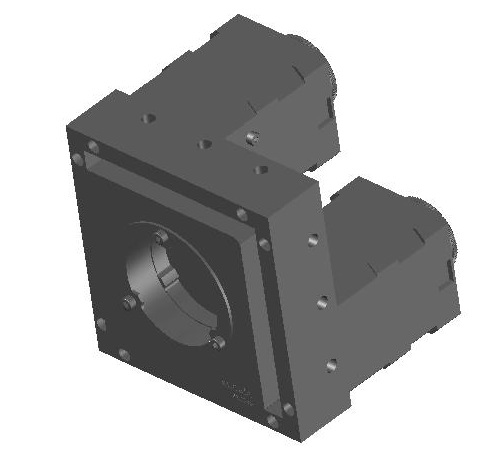

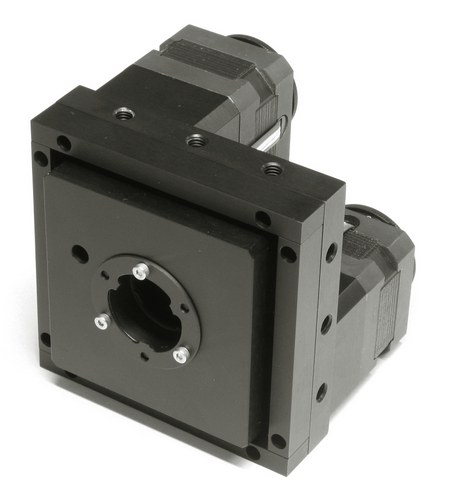

Motorisierter Optikhalter (Spiegelhalter)SpezifikationenAnzahl der Achsen: 2Kippwinkel 5° Resolution (Vollschritt): 0.0016° (0°00‘06") Optikdurchmesser: 1", Ø25.4mm (1") A=21.4 mmOptick Dicke (max.): 10 mm Material: Aluminium, schwarz eleoxiert Motor connector: DB9(M) Gewicht: 1.08 Kg Endschalter: Mechanisch, 2 pro Achse, pushed is closedMotorparameterModelWiring schemeDesign Voltage,VPhase Current,AHolding Torque,NmDetent Torque,mNmPhase Resistance,OhmInductance,mHSteps/Revolution4233bipolar120.40.258.530±10%37±20%200 (1.8°)

Motorisierter Optikhalter (Spiegelhalter)SpezifikationenAnzahl der Achsen: 2Kippwinkel 5° Resolution (Vollschritt): 0.0016° (0°00‘06") Optikdurchmesser: 2", Ø50.8 (2"), A=46.8 mmOptick Dicke (max.): 10 mm Material: Aluminium, schwarz eleoxiert Motor connector: DB9(M) Gewicht: 1.08 Kg Endschalter: Mechanisch, 2 pro Achse, pushed is closedMotorparameterModelWiring schemeDesign Voltage,VPhase Current,AHolding Torque,NmDetent Torque,mNmPhase Resistance,OhmInductance,mHSteps/Revolution4233bipolar120.40.258.530±10%37±20%200 (1.8°)

Motorisierter Spiegelhalter (Optikpositionierer)SpezifikationenKippbereich: 5°Ableseskala: Teilung 200 Schritte/UAuflösung (Vollschritt): 0.0016° (0°00'06")Optikdurchmesser: Ø40mm, A=36 mmOptikdicke: 10 mm maximalMaterial: schwarz eloxiertes AluminiumGewicht: 1,08 kgEndschalter: 2 pro Motor, mechanisch   Schaltpolarität: pushed is closedMotorparameterModelWiring schemeDesign Voltage,VPhase Current,AHolding Torque,NmDetent Torque,mNmPhase Resistance,OhmInductance,mHSteps/Revolution4233bipolar120.40.258.530±10%37±20%200 (1.8°)

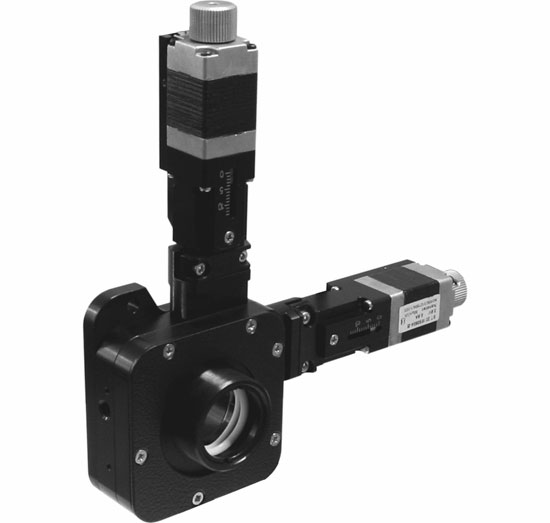

Translatorischer motorisierter zwei Achsen OptikpositioniererSpezifikationenAuflösung (Vollschritt): 1,25 µmAuflösung (1/8 Schritt): 0,156 µmOptikdurchmesser: 25,4 mm (1'')Apertur: 23 mmXY Verfahrweg: ±2 mmAntriebsspindelsteigung: 0,25 mmAktuatoren: 2 x 8CMA20-8/15Anschlussleitung: 1,2 m Gewicht: 0,8 kgEndschalter: 2 per Aktuator, optisch   Schaltpolarität: pushed is open

Travel range 4 mmResolution <1 arcsecTilt range 9°(about two axes)Speed from 1 arcsec/sec to 1°/secInstalled actuators 2 x 8CMA20-8/15Optocoupler end limit switches 2 per actuator Switch polarity pushed is openCable 1,2 m length cable included
