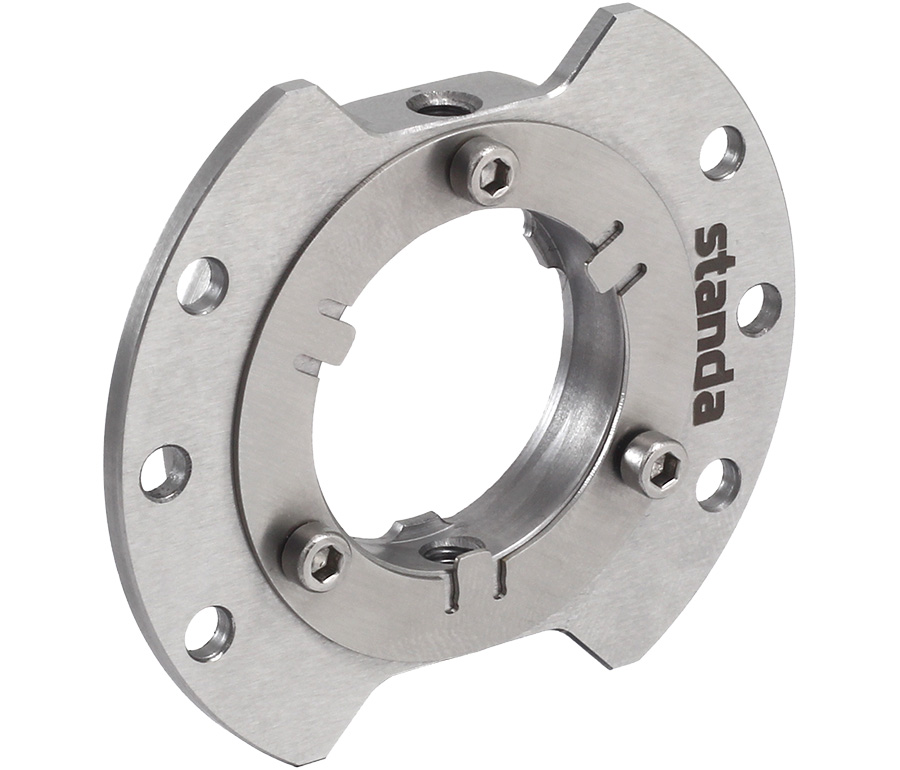

Optikadapter für 5UFOM / fester Spiegelhalterfür   Ø 1" (25,4 mm) Optiken"Butterfly" -HalterungAus wärmebehandeltem EdelstahlMinimierung der WellenfrontverzerrungInklusive spezieller FrontalfederhalterungStandard-Fixierschraube ist enthalten

Optikadapter für 5UFOM / fester Spiegelhalterfür  Ø20mm Optiken"Butterfly" -HalterungAus wärmebehandeltem EdelstahlMinimierung der WellenfrontverzerrungInklusive spezieller FrontalfederhalterungStandard-Fixierschraube ist enthalten

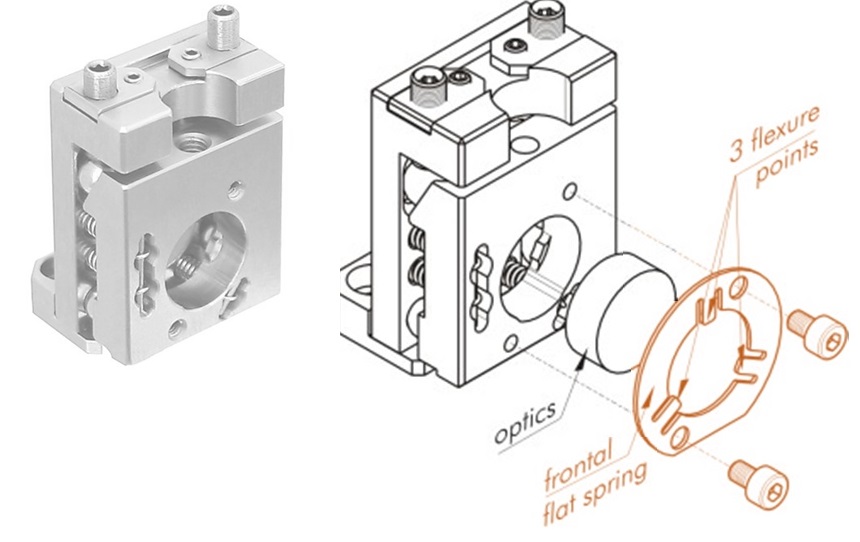

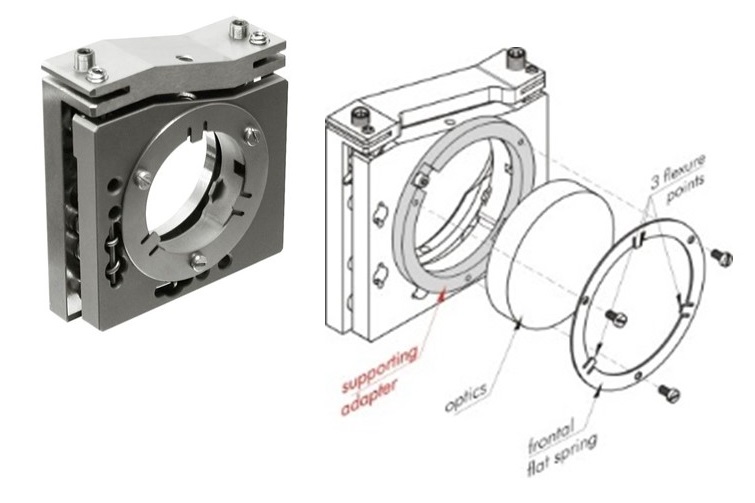

Flachfeder-Adapterring für kinematischen optischen Halter 5KVDOM-05       -  Flachfederring zur Fixierung von 5 mm dicke Optiken    -  3 Druckpunkte

Adapterring für Optiken zur Verwendung von 12,7 mm dicken 1" Optiken mit Optikhalter 5KVDOM-1

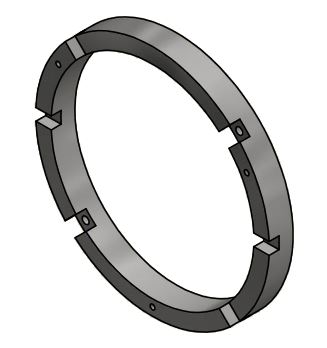

Adapterring für kinematischen superstabilen Spiegelhalter 5KVDOM-3 zur Befestigung von 3" Optikenmit einer Dicke von max. 20mm.Gewicht: 0,24 kg

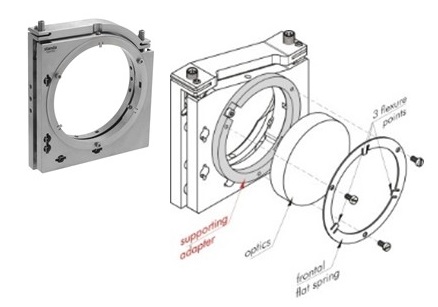

Zur Befestigung von 4" Optiken mit einer Dicke von max. 20mman Vertikal-getriebener Edelstahl Optikhalter 5KVDOM-4Gewicht: 0,24 kg

Optikadapter für 5UFOM / fester Spiegelhalterfür   Ø 0,5"  (12,7 mm) Optiken"Butterfly" -HalterungAus wärmebehandeltem EdelstahlMinimierung der WellenfrontverzerrungInklusive spezieller FrontalfederhalterungStandard-Fixierschraube ist enthalten

Optikadapter für 5UFOM / fester Spiegelhalterfür   Ø 1,5"  (38,1 mm) Optiken"Butterfly" -HalterungAus wärmebehandeltem EdelstahlMinimierung der WellenfrontverzerrungInklusive spezieller FrontalfederhalterungStandard-Fixierschraube ist enthalten

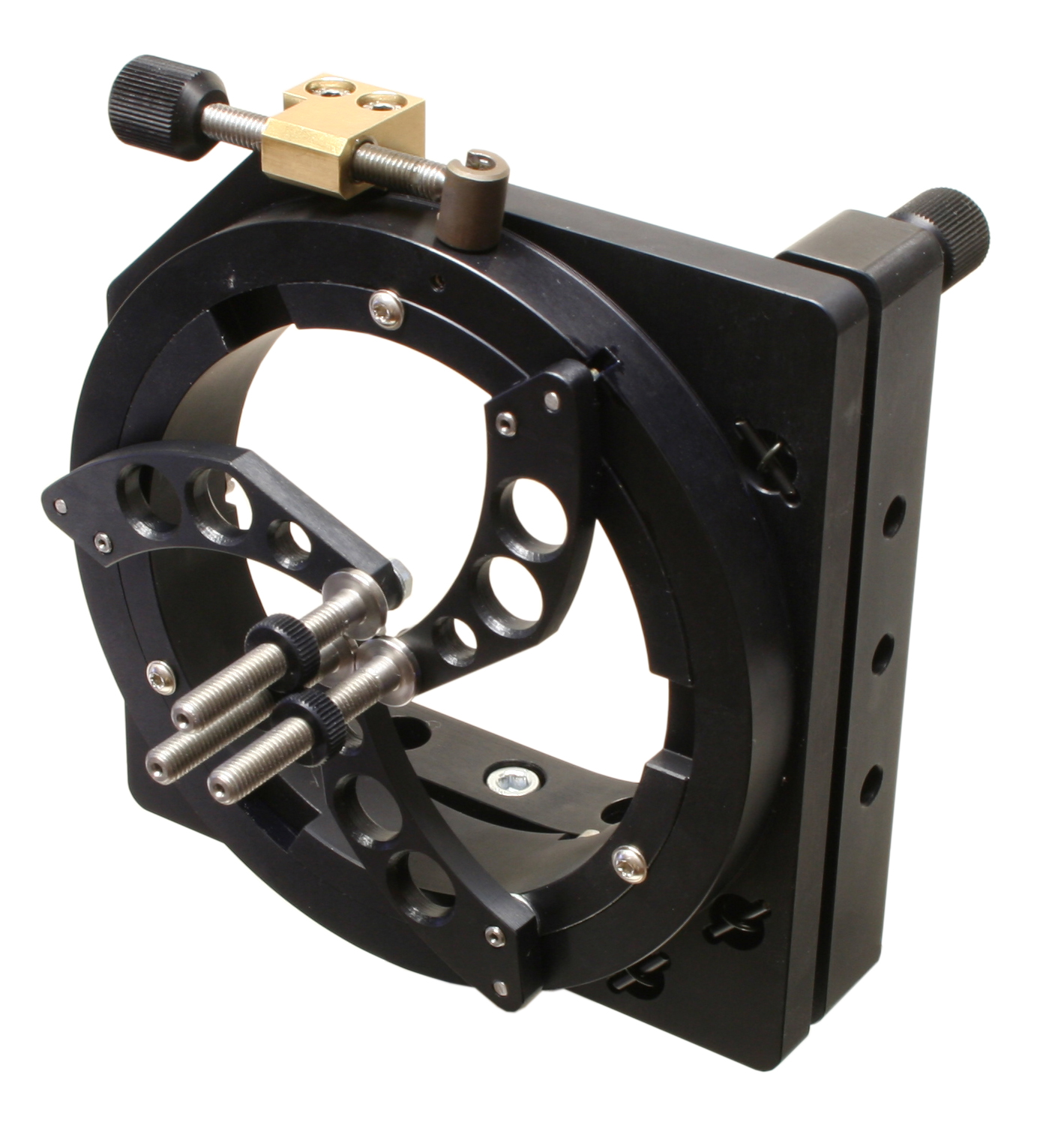

Selbstzentrierender Optikpositionierer für große OptikenSpezifikationenOptikdurchmesser:   5-100 mm Feingewinde:             M6x0.25 Winkelbereich:                  ± 2°

Selbstzentrierender Optikpositionierer für große OptikenSpezifikationenFeingewinde: M6x0.25 Für Optiken 5 - 150 mm Durchmesser Kipp- Neigebereich: ± 2°Gewicht: 1,9 kg

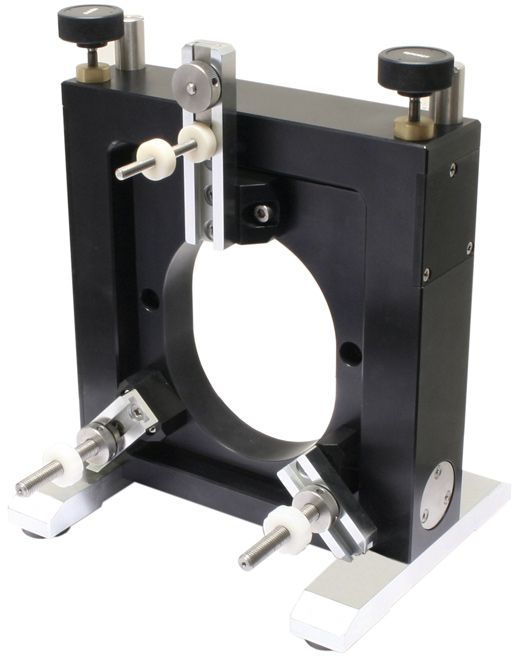

Kinematischer Optikpositionierer für große schwere OptikenStarres kompaktesDesignHohe LangzeitstabilitätVertikale Einstellschrauben PlatzierungFür Reflexionsoptiken ausgelegtOptikdurchmesser bis 500 mm auf Anfrage  Spezifikationen Für Optiken      Durchmesser:        115 - 250 mm    Dicke:                         bis 52 mmFeingewinde:                     M6x0.35Horizontal Kippbereich:          ±1,5°Verticaler Neigebereich:         ±1,5°Empfindlichkeit:              0,5 arcsecMax. Last:                            10 kgGewicht::                           10,1 kg

Kinematischer Optikpositionierer für große Optiken SpezifikationenKompatible OptikenDurchmesser 300 - 500 mmDicke bis zu 52 mmFeingewindeM6x0.35Stellbereich±1,5°Empfindlichkeit0,5 arcsecondBelastbarkeit10 kgGewicht11 kg

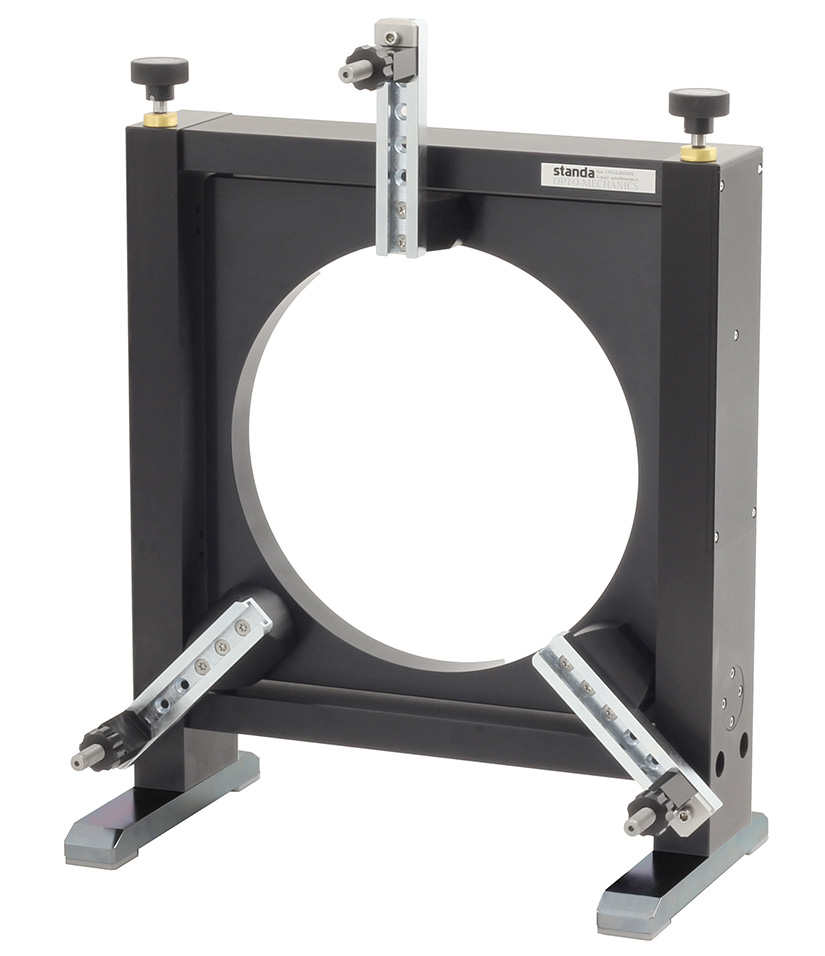

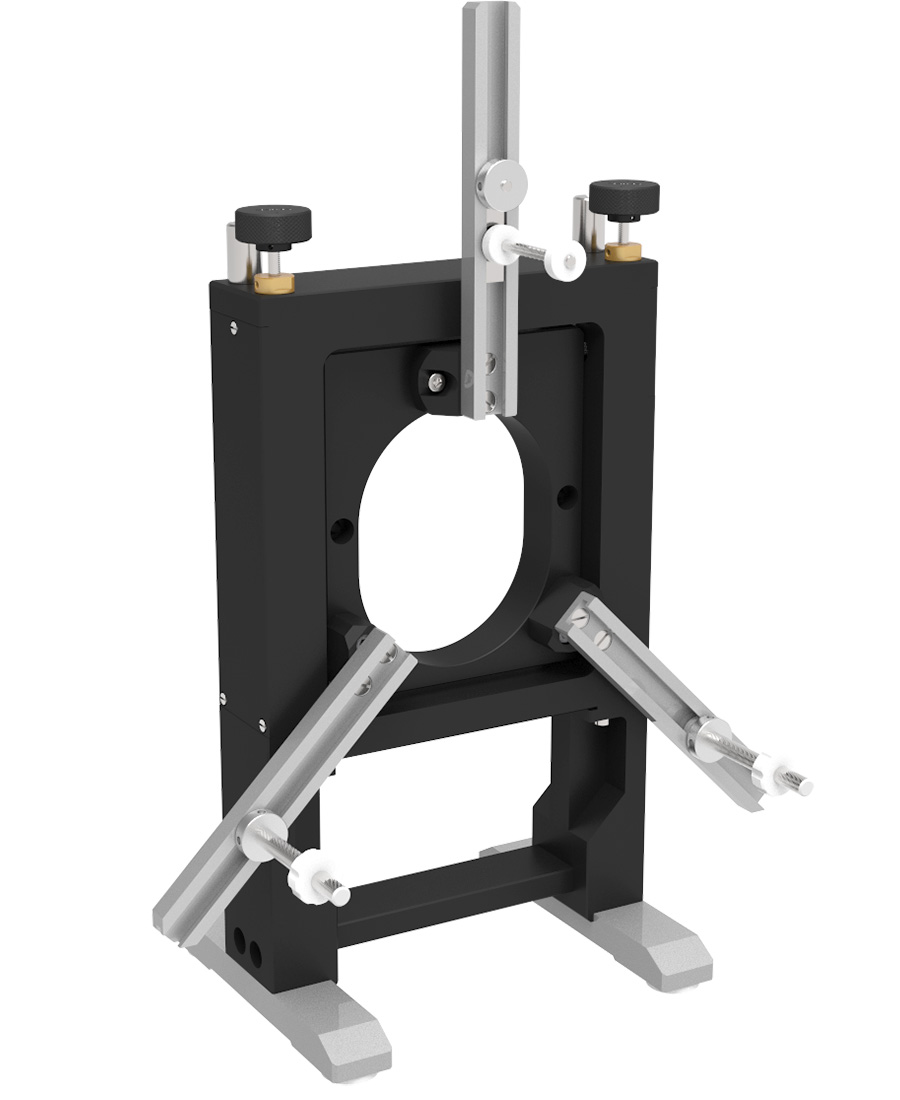

Einstellbarer Optikpositionierer für große schwere SpiegelSteifes DesignHohe LangzeitstabilitätHohe LadekapazitätHohe Empfindlichkeit für Neigung / KippungFür variable OptikdurchmesserJustageschrauben vertikalOptikdurchmesser ab 300mm bis 500mmOptikdicke bis zu 80mm SpezifikationenOptikdurchmesser von 300 mm bis 500 mmOptikdicke bis 80 mmFreie Apertur: 300 mmFeingewinde: M10x0.5Hrozontaler Gier-Bereich: ± 1,55°Vertikaler Nick-Bereich: ± 1,52°Empfindlichkeit: 1,5 arcsecLocking: beide AchsenBelastung: bis 30 kgGewicht: 21 kg

Optikhalter für PolarisatorenDie Plattform verfügt über eine abnehmbare Stange, mit der Sie sie kontinuierlich um 360° drehen können,ohne die Öffnung zu verdecken. Sie können die Stange in jedes der 4 Löcher stecken,Der Winkeleinstellbereich beträgt ±2,5° mittels zwei Feineinstellschrauben aus Edelstahl mit einer Steigung von 0,25 mm.Die Winkelstellung erfolgt gegen vorgespannte gegen L-förmige Flachfedern aus hochwertigem rostfreiem Federstahl die aufgrund ihrer großen Stabilität eine induzierte Polarisation verhindert. Drei M4-Gewindelöcher an den Seiten des Sockels und an seiner Rückseite ermöglichen vielfältige Montagekonfigurationen, z.B. horizontal und vertikal. SpezifikationenOptikdurchmesser<=25,4 mmOptikdicke<=10,5mmOptikhalterungSchraubringFreie Apertur23 mmJustierschraubenM6x0,25Winkelstellbereich±2°Empfindlichkeit3 arcsecRotationsbereich360°, fixierbarSkalenteilung2°Gewicht0,13 kgMaterialAlunimium schwarz eloxiertVakuum-kompatible Version vorhanden.

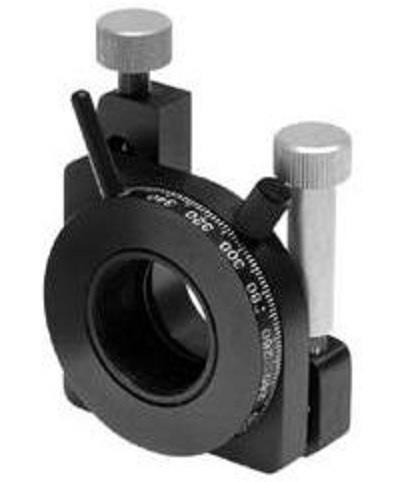

[TAB:Artikelbeschreibung]Die Halter der 5APH Serie haben zu der 2-Achskippeinheit eine Rotationsachse, z.B. für Verzögerungsplatten. Durch Ergänzung  von Haltern für Strahlteilerwürfel oder Polarisationsplatten können diese Optikhalter auch als Strahlabschwächer für polarisierte Lichtquellen verwendet werden ( Siehe Artikel 10APF ). Die justierbare Einheit wird durch Topdrive-Feinjustageschrauben präzise bewegt. Die Wahl der Federn sollte dem Anwendungszweck entsprechend getroffen werden. Die Flachfedern bieten eine sehr hohe Kraft und Langzeitstabilität, während die Springfedern sich durch eine gute Entkopplung und geringe Hysterese auszeichnen.[TAB:Technische Daten]- mit Springfeder- Optikdurchmesser: 25-25,4mm- klare Apertur: 23mm- Optikhalterung: Madenschraube mit Nylonspitze- Anzahl montierbare Optiken: 1- Anzahl Stellschrauben: 2- Art der Stellschrauben: Topdrive- Gewindesteigung: 0,25- Kippwinkel: +/- 2.5°- Sensitivität: 3 arcsec- Rotationswinkel: 360°- Rotationseinheit arretierbar[TAB:Downloads]

[TAB:Artikelbeschreibung]Die Halter der 5APH Serie haben zu der 2-Achskippeinheit eine Rotationsachse, z.B. für Verzögerungsplatten. Durch Ergänzung  von Haltern für Strahlteilerwürfel oder Polarisationsplatten können diese Optikhalter auch als Strahlabschwächer für polarisierte Lichtquellen verwendet werden ( Siehe Artikel 10APF ). Die justierbare Einheit wird durch Topdrive-Feinjustageschrauben präzise bewegt. Die Wahl der Federn sollte dem Anwendungszweck entsprechend getroffen werden. Die Flachfedern bieten eine sehr hohe Kraft und Langzeitstabilität, während die Springfedern sich durch eine gute Entkopplung und geringe Hysterese auszeichnen.[TAB:Technische Daten]- mit Springfeder- Optikdurchmesser: 25-25,4mm- klare Apertur: 23mm- Optikhalterung: Madenschraube mit Nylonspitze- Anzahl montierbare Optiken: 2 (eine justierbar)- Anzahl Stellschrauben: 2- Art der Stellschrauben: Topdrive- Gewindesteigung: 0,25- Kippwinkel: +/- 2.5°- Sensitivität: 3 arcsec- Rotationswinkel: 360°- Rotationseinheit arretierbar[TAB:Downloads]

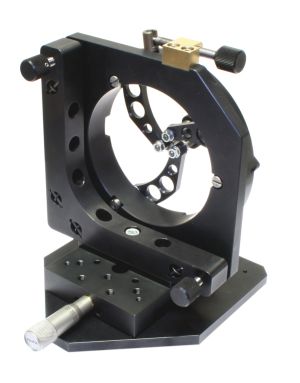

Optikpositionierer / Selbstzentrierender Optikhalter für große Optiken mit Verschiebetisch SpezifikationenKombination 5AM-100 Optikhalter + 7T67-25 VerschiebetischFeingewinde: Zwei, M6x0.25Optikdurchmesser: 5-100 mmKipp-Neigebereich: ±2° Verfahrweg: 25 mm  Empfindlichkeit: 1 µm  Geradlinigkeit: 2 µm

Optikpositionierer / Beamsplitter-Spiegelhalter SpezifikationenOptikdurchmesser: Ø25.4 (1")Freie Apertur: Ø24 mmFeingewinde: M6x0.35Winkelbereich: 9°Gewicht: 0,09 kgMaterial: Aluminium, schwarz eloxiert

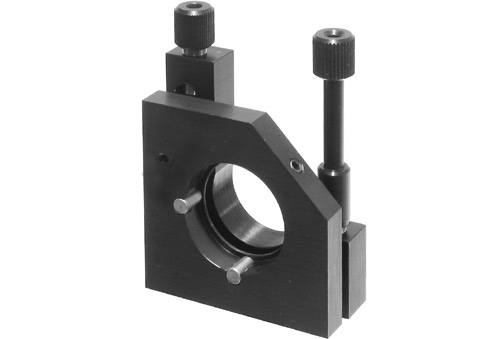

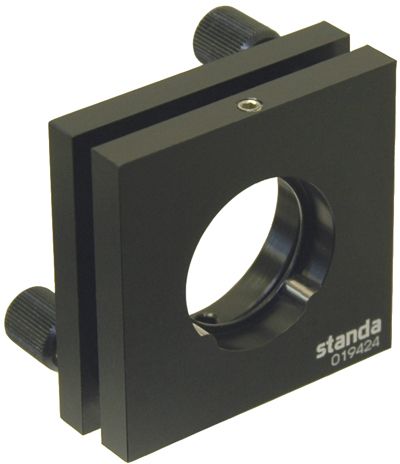

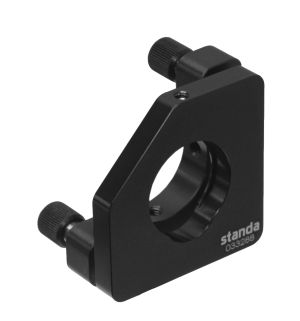

Strahlteiler- / Spiegelhalter 5BM121-2Der Strahlteiler / Spiegelhalter 5BM121 ist für Strahlteiler mit einem Durchmesser von 50,8 mm (2 Zoll) ausgelegt.Die freie Öffnung beträgt Ø48 mm. SpezifikationenFeingewinde: M6x0.35Winkelbereich: 9°

Optikpositionierer /SpiegelhalterDie 5BM Serie ist eine Low-Cost Serie. Durch den Verzicht auf Messinghülsen für die Feingewindeschrauben und vereinfachte optische Strukturren wurde eine Optikhalter-Serie geschaffen die das Budget schont und trotzdem anspruchsvollen Aufgaben genügt.SpezifikationenOptikdurchmesser: Ø25.4 mm (1 inch)Feingewinde: M6x0.25Winkelbereich: 9°Gewicht: 0,08 kgMaterial: Aluminium

Optikpositionierer - Beamsplitter / Mirror Mount SpezifikationenInklusive protected gold coated Spiegel für Ø 25,4 mm (1 Zoll) OptikEinstellschrauben M6x0.25 Winkelbereich: 9°Material: AluminiumBefestigungslöcher für Schrauben  M4(8-32)Gewicht 0,08 kg

Optikpositionierer - Beamsplitter / Mirror Mount SpezifikationenInklusive protected silver coated Spiegel für Ø 25,4 mm (1 Zoll) OptikEinstellschrauben M6x0.25 Winkelbereich: 9°Material: AluminiumBefestigungslöcher für Schrauben  M4(8-32)Gewicht 0,08 kg
