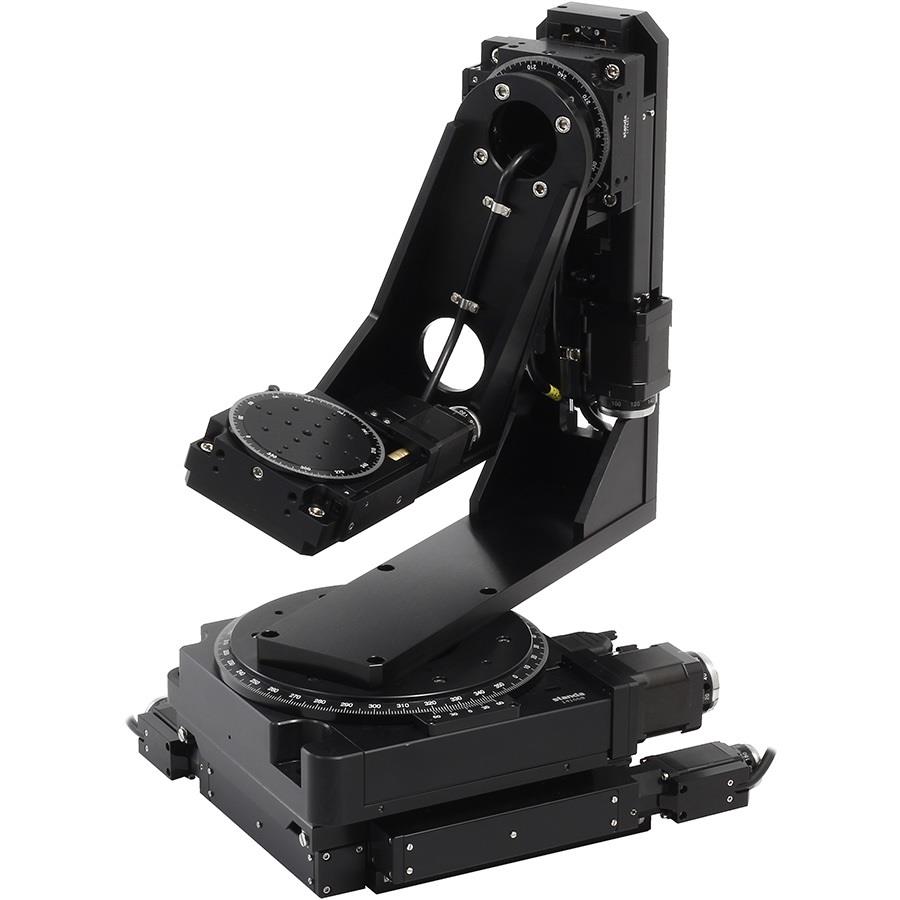

8-0021 (8MT175-50XYZ-8MR191-28)  -  XYZ Stage and Three Circle Motorized Goniometer SpezifikationenZusammengesetzt aus XYZ Translation stage 50 mm 8MT175-50 und XYZ Rotation stage 360° 8MR191-288MT175-50 8MR191-28BeschreibungLineartisch  RotationstischVerfahrweg50 mm  360°Spindelsteigung0,5 mm Drehmoment1 NmAuflösung (Vollschritt)2,5 µm  0,6 arcminWiederholgenauigkeitUni-directional 0,5 µm Bi-directional 0,7 µm WobbleExentrizität0,5 arcmin10 µmMax. Geschwindigkeit10 mm/s  8 Umdr. / min. (1,2A)BelastbarkeitHorizontal 8 kg Vertikal 3 kg   10 kg2 kgEndschalter2 mech., pushed is closed  1 mech., pushed is closedMaterialAluminium  AluminiumGewicht1 kg  1 kgMotor4247  28Phasenstrom1,2 A  0,67ASpannung3,84 V  4,56 VPhasenwiderstand3.2±10% Ohm  6.8±15% OhmInduktivität6±20% mH  4.8±20% mHSchrittmoment15,5 mNm  3,75 mHHaltemoment0,45 Nm  0,106 NmVollschritte pro Umdr. 200 (1,8°)  200 (1,8°)EncoderOptional  Optional Empfohlene Controller: 2 x 8SMC5-USB-B8-B9

Hochpräzises, langlebiges motorisiertes XYZ "Gantry" -SystemStahlschienendesign mit außergewöhnlicher Stabilität und Steifigkeit.Für Wissenschaft und Industrie.Verfahrweg:XY-Achsen: 300 x 300 mmZ-Achse: 50 mmMit Encoder ausgestattete MotorenModulares kompaktes DesignLieferung auf  Breadboard (Sonderformen verfügbar)Beinhaltet folgende Positionen:- 2 Stück 8MT160-300-2-MEn1 - Lineartisch Verfahrweg 340 mm - 1 Stück 8MT30-50-MEn1 Lineartisch Verfahrweg 25,4 mm (1 inch)- Diverse Verbindungsplatte und Winkel zur XYZ-Verbindung- 1 Stück Rail-Schiene mit weiterem VerbindungszubehörEmpfohlener Controller: 8SMC5-USB-B8-B9

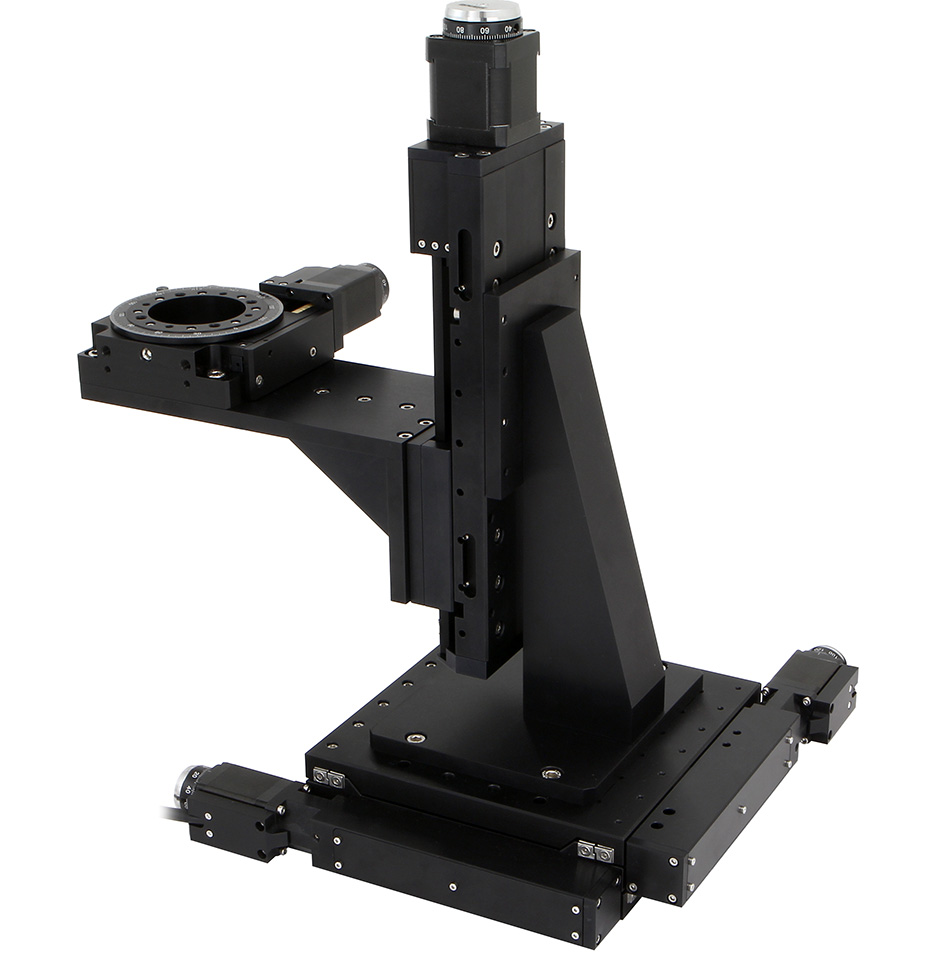

Motorisiertes 4-Achsen-PositioniersystemXY-Achse: 102x102 mm durch 8MTF-102LS05 LineartischZ-Achse: 100 mm  durch 8MT200-100 Lineartisch360° - Rotation durch 2 Zoll Aperture Rotationstisch 8MR190-2-28Winkelhalterungen:- 2AB200-002 - für Z-Achse (Verbindung 8MTF-102LS05 zu 8MT200-100)- 2AB200-8MR190 - für Drehachse (Verbindung 8MR190-2-28 zu 8MT200-100)Maximale Belastbarkeit: 3 kg (mehr auf Anfrage)Systemgewicht:  9,1 kg

Motorisiertes 4-Achsen-Positioniersystem mit EncodernXY-Achse: 102x102 mm durch 8MTF-102LS05-MeN1 LineartischZ-Achse: 100 mm  durch 8MT200-100 Lineartisch mit Encoder360° - Rotation durch 2 Zoll Aperture Rotationstisch 8MR190-2-28-MEn1Winkelhalterungen:- 2AB200-002 - für Z-Achse (Verbindung 8MTF-102LS05 zu 8MT200-100)- 2AB200-8MR190 - für Drehachse (Verbindung 8MR190-2-28 zu 8MT200-100)Maximale Belastbarkeit: 3 kg (mehr auf Anfrage)Systemgewicht:  9,1 kg

6-Achsen-Robotiksystem (Präzisionspositionierung) Verfahrwegexy: 102 mmz:     50 mmDrehwinkel: 360° Kernkomponenten des Systems sind8MTF-102LS05 - Kreuztisch mit 102 mm Verfahrweg8MT175-50 - Motorisierter Lineartisch8MR190-90-4247 - motorisierter Rotationstisch8MR190-2-4247 - motorisierter Rotationstisch8MR191-28 - motorisierter Rotationstisch

SpezifikationenPlattform400 x 340 mm Verfahrwege500 x 500 mmAntriebKugelumlaufspindelSpindelsteigung4 mmPositionsgenauigkeit±50 µm/300 mmWiederholbarkeit=3 µmParallelität50 µmBelastbarkeit40 kgMotoren2 Phasen Schrittmotor (Vollschritt 1,8°),Mikroschrittbetrieb möglich

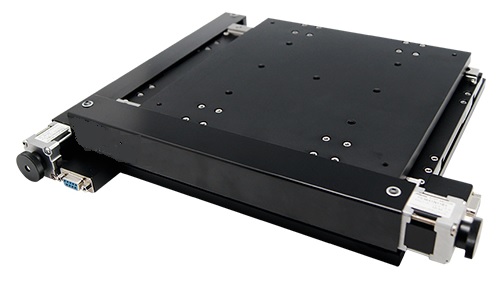

Motorisierter XY KreuztischSpezifikationenPlattform200 mm x 200 mmApertur145 mm x 122 mmVerfahrwege100 mmAuflösung0,625 µm (1/8 Schritt)Positionsgenauigkeit±50 µm / 300 mmParalellität20 µmWiederholbarkeit< 2 µmMax. Geschwindigkeit25 mm/sBelastbarkeit20 kgGewicht4,3 kg

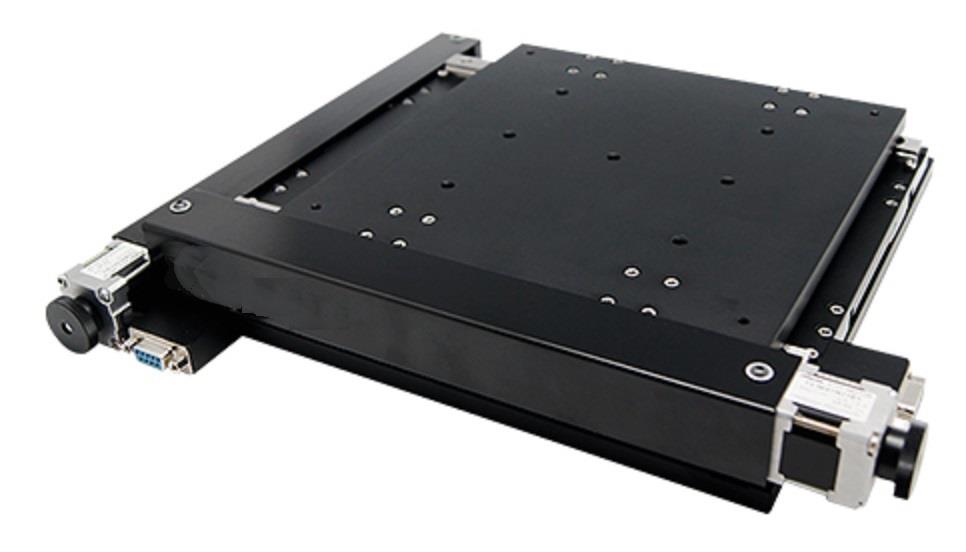

Motorisierter XY Kreuztisch  Der JT200 Kreuztisch ist perfekt geeignet für die Anwendung in Mikroskop- oder Scansystemen. Hohe WiederholgenauigkeitHohe PositionsgenauigkeitAusgezeichnete Orthogonalität2-Phasen-SchrittmotorRS232-Anschlüsse SpezifikationenPlattform200 mm x 200 mmVerfahrwege100 mmAuflösung0,625 µm (1/8 Schritt)Positionsgenauigkeit±50 µm / 300 mmOrthogonalität± 50 µmGeradlinigkeit, Ebenheit± 50 µmWiederholbarkeit± 1 µmMax. Geschwindigkeit25 mm/sBelastbarkeit20 kgGewicht4,3 kg Empfohlener Controller: 8SMC5-USB-B9-2

Motorisierter XY-Verschiebetisch / KreuztischSpezfikationenPlattform250 x 250 mmVerfahrwege130 x 130 mmAntriebKugelumlaufspindelSpindelsteigung1 mmAuflösung0,625 µm (1/8 Schritt)Positionsgenauigkeit±4 µm/300 mmWiederholbarkeit2 µmVerfahrgeschwindigkeitmax. 15 mm /sParallelität20 µmBelastbarkeit20 kgGewicht5 kg

Motorisierter XY-Verschiebetisch / KreuztischSpezfikationenPlattform250 x 250 mmVerfahrwege130 x 130 mmAntriebKugelumlaufspindelSpindelsteigung1 mmAuflösung0,625 µm (1/8 Schritt)Positionsgenauigkeit±50 µm/300 mmWiederholbarkeit2 µmVerfahrgeschwindigkeitmax. 15 mm /sParallelität20 µmBelastbarkeit20 kgGewicht5 kg

Motorisierter XY KreuztischSpezifikationenPlattform360 x 360 mm2Verfahrwege250 x 200 mmAntriebKugelumlaufspindelSpindelsteigung4 mmAuflösung1,25 µm (1/16 Schritt)Positionsgenauigkeit15 µm @ 250 mmWiederholbarkeit4 µmParallelität30 µmBelastbarkeit40 kgGewicht10 kgMotoren2-Phasen SchrittmotorEmpf. Controller8SMC5-USB

SpezifikationenPlattform360 x 360 mm2Verfahrwege250 x 200 mmAntriebKugelumlaufspindelSpindelsteigung4 mmAuflösung1,25 µm (1/16 Schritt)Positionsgenauigkeit±4 µm/300mmWiederholbarkeit2 µmParallelität30 µmBelastbarkeit40 kgGewicht10 kgMotoren2-Phasen SchrittmotorEmpf. Controller8SMC5-USB

Motorisierter XY Kreuztisch SpezifikationenPlattform360 x 360 mm2Verfahrwege250 x 200 mmAntriebKugelumlaufspindelSpindelsteigung4 mmAuflösung1,25 µm (1/16 Schritt)Positionsgenauigkeit±50 µm/300 mmWiederholbarkeit3 µmParallelität30 µmBelastbarkeit40 kgGewicht10 kgMotoren2-Phasen SchrittmotorEmpf. Controller8SMC5-USB

SpezifikationenPlattform360 x 360 mmVerfahrwege200 x 200 mmAntriebKugelumlaufspindelSpindelsteigung4 mmAuflösung1,25 µm (1/16 Vollschritt)Positionsgenauigkeit± 4 µm / 300 mmWiederholbarkeit<2 µmParallelität30 µmBelastbarkeit40 kgGewicht 10 kgMotoren2 Phasen Schrittmotor,bipolar, 200 Schritte/Umdr.Empfohlener Controller8SMC5-USB

SpezifikationenPlattform360 x 360 mmVerfahrwege200 x 200 mmAntriebKugelumlaufspindelSpindelsteigung2 mmAuflösung1,25 µm (1/8 Schritt)Positionsgenauigkeit±50 µm/300 mmWiederholbarkeit3 µmParallelität30 µmBelastbarkeit40 kgGewicht 10 kgMotoren2 Phasen Schrittmotor,bipolar, 200 Schritte/Umdr.Empfohlener Controller8SMC5-USB

Motorisierter XY Kreuztisch SpezifikationenPlattform360 x 360 mm2Verfahrwege250 x 250 mmAntriebKugelumlaufspindelSpindelsteigung2 mmAuflösung1,25 µm (1/8 Schritt)Positionsgenauigkeit±50 µm/300 mmWiederholbarkeit3 µmParallelität30 µmBelastbarkeit40 kgGewicht10 kgMotoren2-Phasen SchrittmotorEmpf. Controller8SMC5-USB

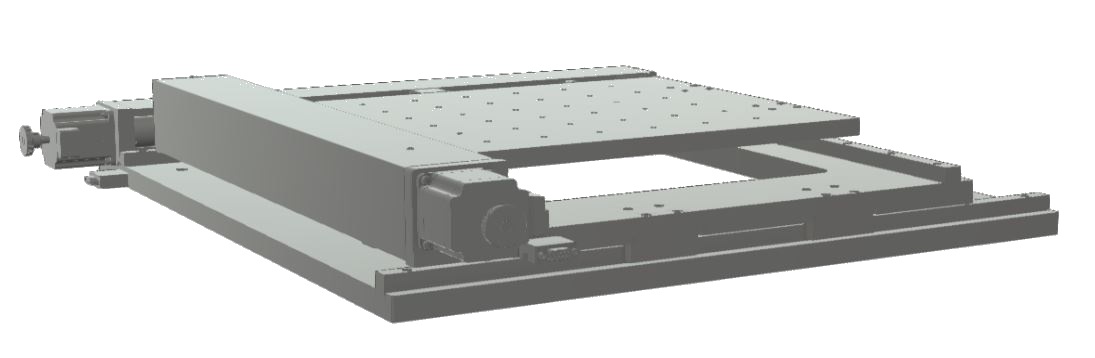

Motorisierter XY Kreuztisch SpezifikationenPlattform640 x 640 mm2Verfahrwege350 mmAntriebKugelumlaufspindelSpindelsteigung4 mmAuflösung2,5 µm (1/8 Schritt): Wiederholbarkeit±2,5 µmPositionierung< 0,1 mmBelastbarkeit40 kgGewicht19 kgMotoren2-Phasen SchrittmotorEmpf. Controller8SMC5-USB

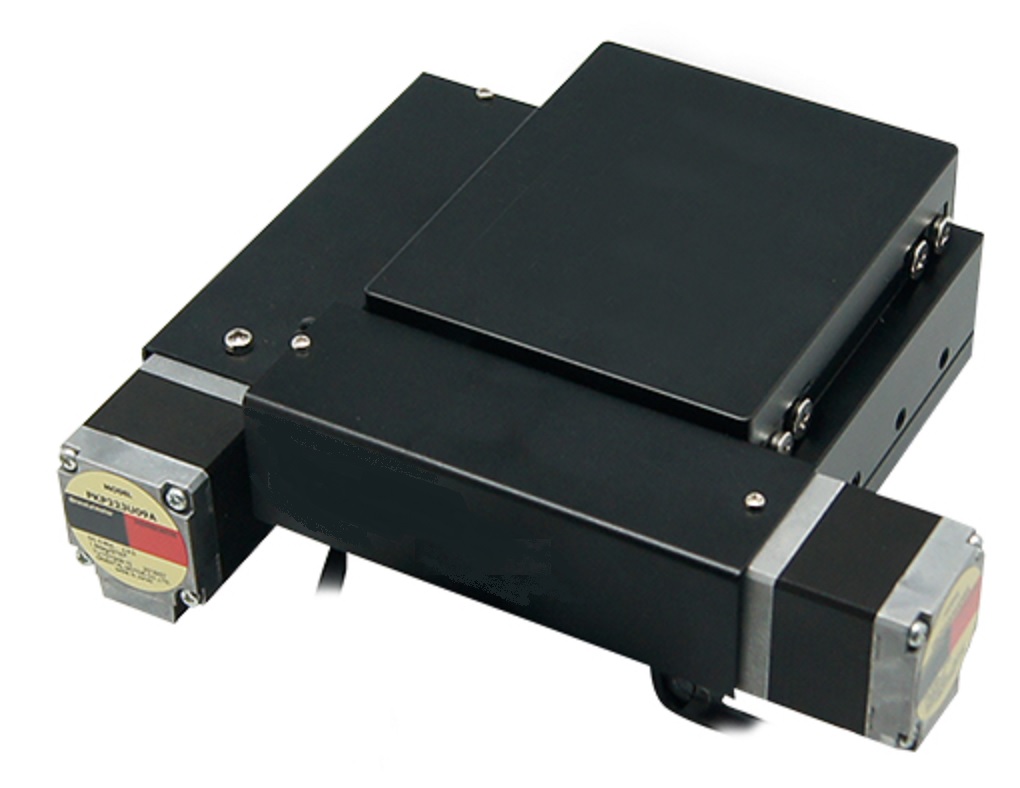

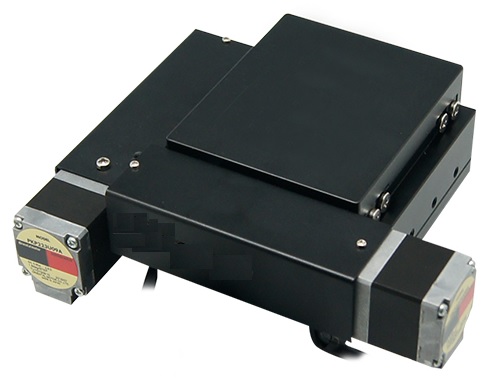

Motorisierter Kreuztisch XY AchseSpezifikationenPlattform75 x 90 mmVerfahrweg30 mmFührungLinearführung mit KugellagerSpindelsteigung1 mmAuflösung (1/8 Schritt) 0,625 µmWiederholbarkeit±1 µmBelastbarkeit5 kgMotoren2 Phasen-SchrittmotorEndschalterOptischGewicht1,6 kgEmpfohlener 8SMC5-USB

Motorisierter Mikroskop XY-Kreuztisch Optimal geeignet für Mikroskopsysteme oder andere Scansysteme. SpezifikationenPlattform75 x 90 mmVerfahrweg30 mmSpindelsteigung1 mm Auflösung0,625 µm (1/8 Schritt) Wiederholgenauigkeit± 2µmPositionsgenauigkeit±50 µm / 300 mmParalellität20 µmBelastbarkeit5 kgGewicht1,5 kgMotor2-Phasen Schrittmotor, 200 Schritte/Umdr.Anschluss2 x  RS232Empfohlener Controller8SMC5-USB

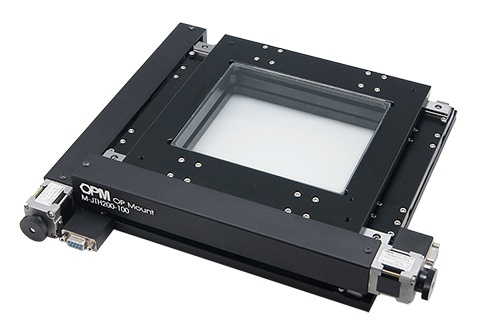

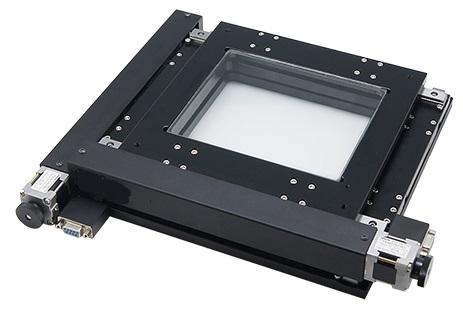

Spezifikationen Gesamtgröße: 200 mm x 200 mmApertur: 145 mm x 122 mmVerfahrweg: 100 mm x 100 mm Wiederholgenauigkeit: +/- 1 µmPositionsgenauigkeit:  +/- 4 um /300 mmAuflösung (1/8 Schritt): 0.625 µmGeschwindigkeit  max. 30mm / sec Belastung: 8 kgGewicht: 4,3 kg

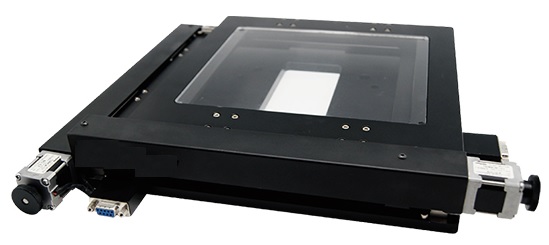

Motorisierter XY-PräzisionskreuztischSpezifikationenPlattform250 x 250 mmVerfahrwege130 mmZentrale Apertur176 x 176 mmAuflösung0,625 µm  (1/8 Schritt)Positionsgenauigkeit±4 µm / 300 mmWiederholbarkeit± 1 µmGewicht5 kgEmpf. Controller8SMC5-USB

Motorisierter XY KreuztischSpezifikationenPlattform250 x 250 mmVerfahrwege130 mmZentrale Apertur176 x 176 mmAuflösung0,625 µm  (1/8 Schritt)Positionsgenauigkeit+/- 50 µm  / 300 mmWiederholbarkeit=2 µmGewicht5 kgEmpf. Controller8SMC5-USB

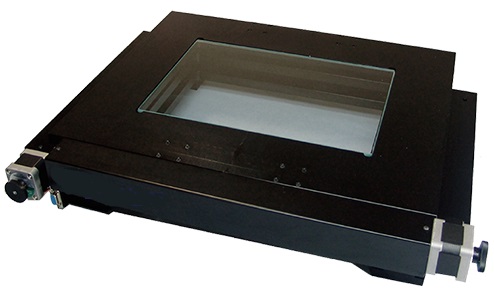

Motorisierter XY KreuztischSpezifikationenPlattform360 x 360 mm2Verfahrwege250 x 150 mm2Zentrale Apertur190 x 290 mm2Auflöung1,25µm  (1/8 Schritt)Positionsgenauigkeit+/- 4 µm  / 300 mmWiederholbarkeit+/- 1,25 µmGeschwindigkeit30 mm/sEmpf. Controller8SMC5-USB

Motorisierter XY KreuztischSpezifikationenPlattform360 x 360 mm2Verfahrwege250 x 150 mmZentrale Apertur190 x 290 mmAuflöung1,25µm  (1/8 Schritt)Positionsgenauigkeit+/- 50µm  / 300 mmWiederholbarkeit+/- 1,25 µmGeschwindigkeit30 mm/sEmpf. Controller8SMC5-USB
