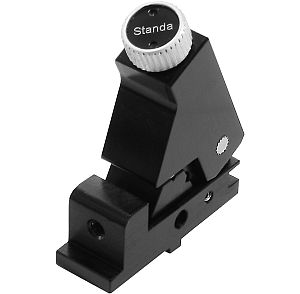

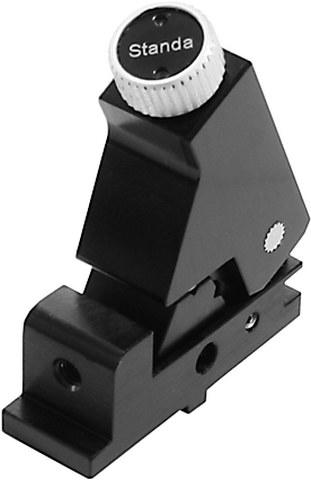

Einstellbare Faserklemme V-Nut-Einsatz mit 5 verschiedene V-Nuten und einer flache OberflächeV-Nuten eignen sich für Fasern oder zylindrische optische Elemente im Bereich von 125 µm bis 2 mmEinstellbarer Kraftfaserklemmarm, 20 g bis 250 gEinstellknopf zum Einstellen der KlemmkraftKompatibel mit 7TF2
Universalklemme für 7TF2 für Vacuum V-Nut-Einsatz hat 5 verschiedene V-Nuten und eine flache OberflächeV-Nuten eignen sich für Fasern oder zylindrische optische Elemente für Durchmesser von 125 µm bis 2 mmJustierbarer Kraftfaserklemmarm, 20 bis 250 gDer Knopf oben dient zum Einstellen der KlemmkraftKompatibel mit 7TF2
Mikroskop- / Obejktivhalter, kompatibel mit 7TF2

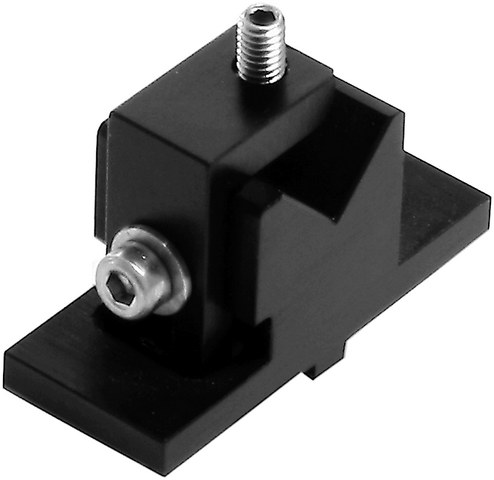

FaserklemmeFür opt. Faser mit einem Durchmesser von 0,9 bis 3 mm. Kompatibel mit Faserkoppler 7TF2
Dieses Klemme fixiert optische Fasern. Ausgelegt für opt. Fasern von 0,9 - 3 mm Durchmesser. Vakuumkompatibel

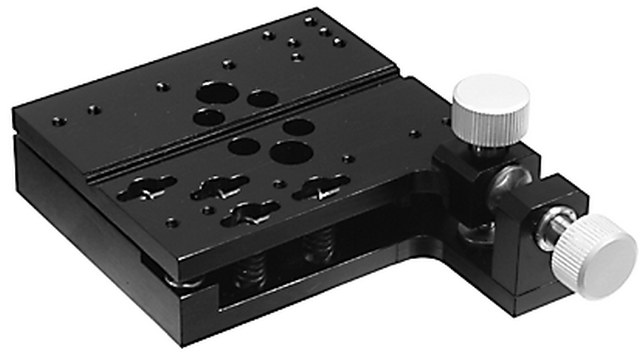

Pitch & Yaw Plattform Die Plattform verfügt über eine präzise Zweiachs-Verstellung.Zwei Kippachsen werden durch Feingewindeschrauben mit 0,25 mm Steigung angetrieben. SpezifikationenKippwinkel±4°Neigewinkel±3°Auflösung10 arcsecBelastbarkeit2 kgGewicht0,15 kgKompatibel zum Faserkoppler 7TF2

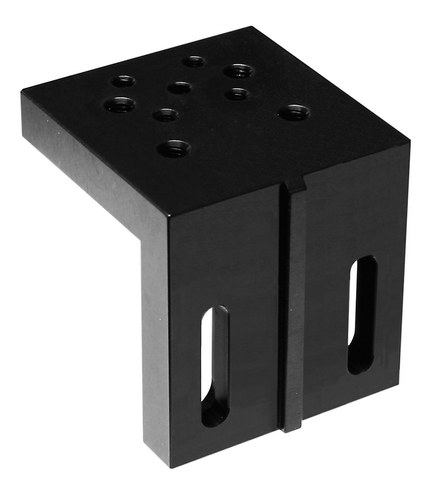

Adapterplatte für Faserkoppler 7TF2 (manuell) und 8MTF2 (motorisiert)Länge: 60 mmBreite: 42 mm
Labjack (Scherenhubtisch)SpezifikationenPlattform150 x 100 mmGewinderasterM6 (25 mm)Verfahrweg75 mmH (min, max)75 - 150 mmSpindelsteigung1 mmParallelität0,1 mmBelastbarkeit10 kgMaterialAlumilium & EdelstahlOberflächeSchwarz eloxiert

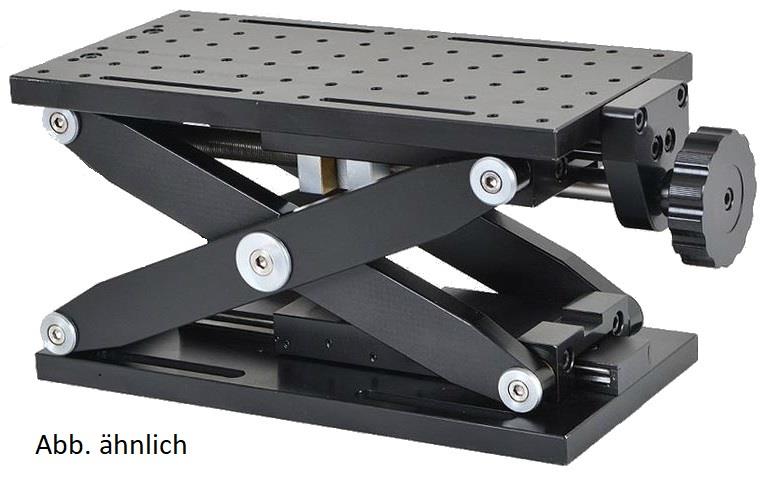

Hubtisch (Labjack) mit 75 mm HubwegSpezifikationenPlattform180 x 100 mmGewinderasterM6 (25 mm)Verfahrweg75 mmH (min, max)75 - 150 mmSpindelsteigung1 mmParallelität0,1 mmBelastbarkeit15 kgMaterialAlumilium & EdelstahlOberflächeSchwarz eloxiert
Labjack (Scherenhubtisch)SpezifikationenPlattform300 x 150 mmGewinderasterM6 (25 mm)Verfahrweg170 mmH (min, max)100 - 270 mmSpindelsteigung1 mmParallelität0,1 mmBelastbarkeit25 kgMaterialAlumilium & EdelstahlOberflächeSchwarz eloxiert
Labjack (Scherenhubtisch)SpezifikationenPlattform300 x 250 mmGewinderasterM6 (25 mm)Verfahrweg170 mmH (min, max)100 - 270 mmSpindelsteigung1 mmParallelität0,1 mmBelastbarkeit30 kgMaterialAlumilium & EdelstahlOberflächeSchwarz eloxiert

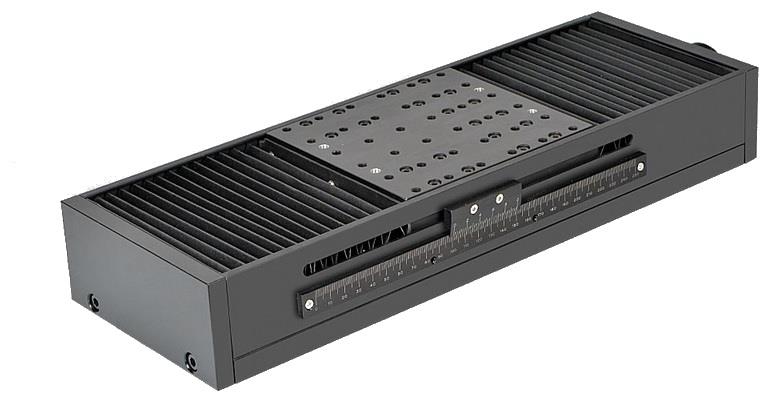

Lineartisch für große LastenSpezifikationenPlattform 125 x 125 mm mit M6 GewinderasterVerfahrweg100 mmAblesegenauigkeit0,1 mmPositionsgenauigkeit0,1 mmGeradlinigkeit± 20 µmFührungPräzisions-UmlaufführungAntriebPräzisions-KugelumlaufspindelSpingelsteigung4 mmBelastbarkeitHorizontal 50 kgVertikal 10 kgMaterialAlunimium, schwarz eloxiertLänge (L)340 mmBreite 125 mmXY-KombinationDirektXZ (XYZ)-KombinationVia 2VAB-LTTS125-100 Montagewinkel

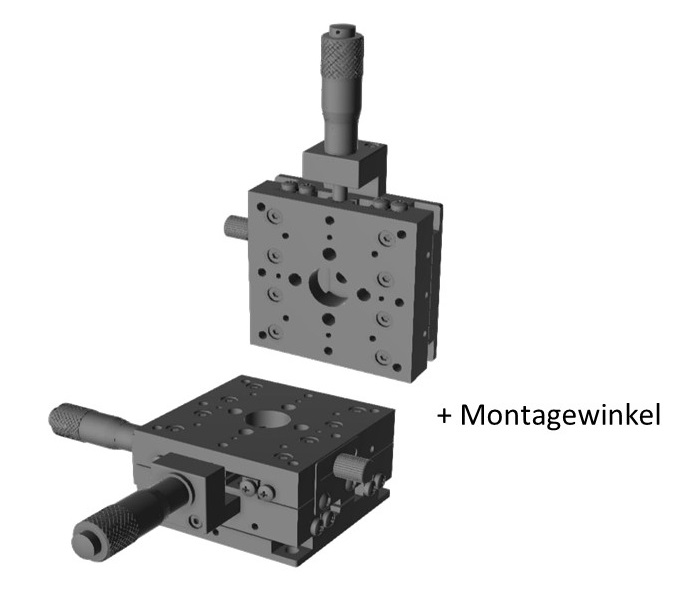

3-Achsen XYZ-Lineartischkombination aus drei 7T-TCJ60-05 Lineartischen + Z-Achsen MontagewinkelSpezifikationenAusführung3-Achsen XYZ KombinationPlattformgröße60 mm x 60 mm Verfahrweg0.5" (±6.5mm)AktuatorMikrometerschraubeAblesegenauigkeit10 µmWiederholgenauigkeit3 µmParallelität± 3 µm Linear FührungenV-grooved crossed-roller bearing MaterialAluminumGewicht0,8 kg Belastbarkeit0,5 kg (Z-Richtung)
X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße25x25 mmVerfahrweg6 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit3 kgArretierbarJaMaterialMessing, geschwärztGewicht0,07 kg
X-TranslationstischDie Mikroversteller der MCA Serie werden durch eine Schwalbenschwanzführung positioniertund eignen sich daher hervorragend für Positionieraufgaben mit mittleren Genauigkeitsanforderungen. Selbstverständlich verfügt auch die MCA Serie über eine Möglichkeit zur Arretierung.Eine gut lesbare Skala auf der Vorderseite zeigt über einen Nonius die Position präzise an.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße40x40 mmVerfahrweg14 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit3 kgArretierbarJaMaterialMessing, geschwärztGewicht0,19 kg
X-TranslationstischSpezifikationenPlattformgröße40x40 mmVerfahrweg14 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit3 kgArretierbarJaMaterialMessing, geschwärztGewicht0,19 kg

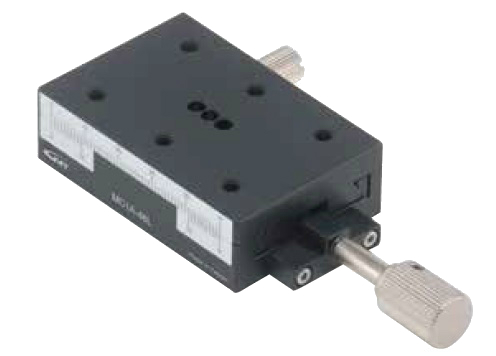

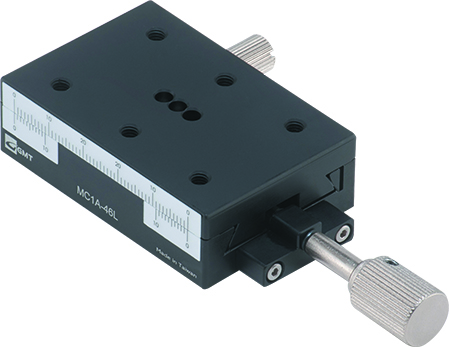

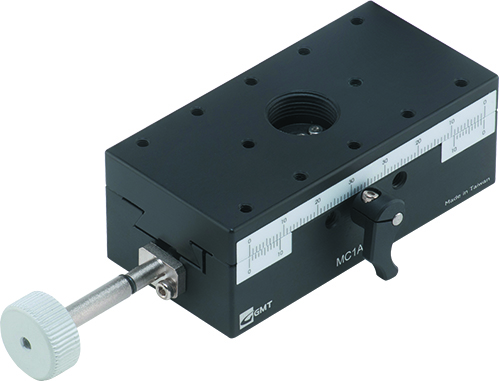

X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße40 x 60 mmVerfahrweg42 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit3 kgArretierbarJaMaterialMessing- und AluminiumlegierungenGewicht0,14 kg

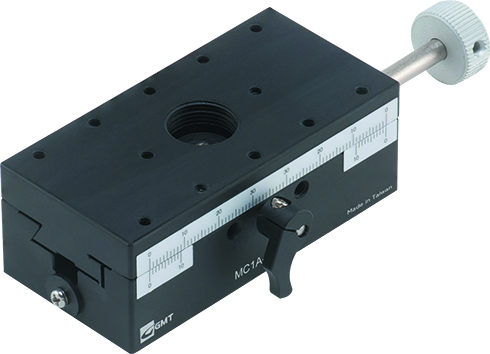

X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße40 x 80 mmVerfahrweg60 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit4 kgArretierbarJaMaterialMessing- und AluminiumlegierungenGewicht0,31 kg
X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße40 x 80 mmVerfahrweg60 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit4 kgArretierbarJaMaterialMessing- und AluminiumlegierungenGewicht0,31 kg
X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße40 x 90 mmVerfahrweg70 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit3 kgArretierbarJaMaterialMessing- und AluminiumlegierungenGewicht0,19 kg
Die Mikroversteller der MCA Serie werden durch eine Schwalbenschwanzführung positioniert.<?xml:namespace prefix = "o" />Mit einer Führungsgenauigkeit von +/- 30 µm eignen sich die Translatoren hervorragend für Positionieraufgaben mit mittleren Genauigkeitsanforderungen. Die Führungen sind aus massiven Messing und können durch einen Schneckentrieb zügig positioniert werden. Selbstverständlich verfügt auch die MCA Serie über eine Möglichkeit zur Arretierung. Eine gut lesbare Skala auf der Vorderseite zeigt über einen Nonius die Position präzise an.Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich. SpezifikationenPlattform60 x 60 mm Verfahrweg18 mm Ablesegenauigkeit0,1 mm ArretierbarJaEbenheit / Geradheit 30 µmBelastbarkeit 4 kgMaterialMessing, geschwärzt Gewicht0,47 kg

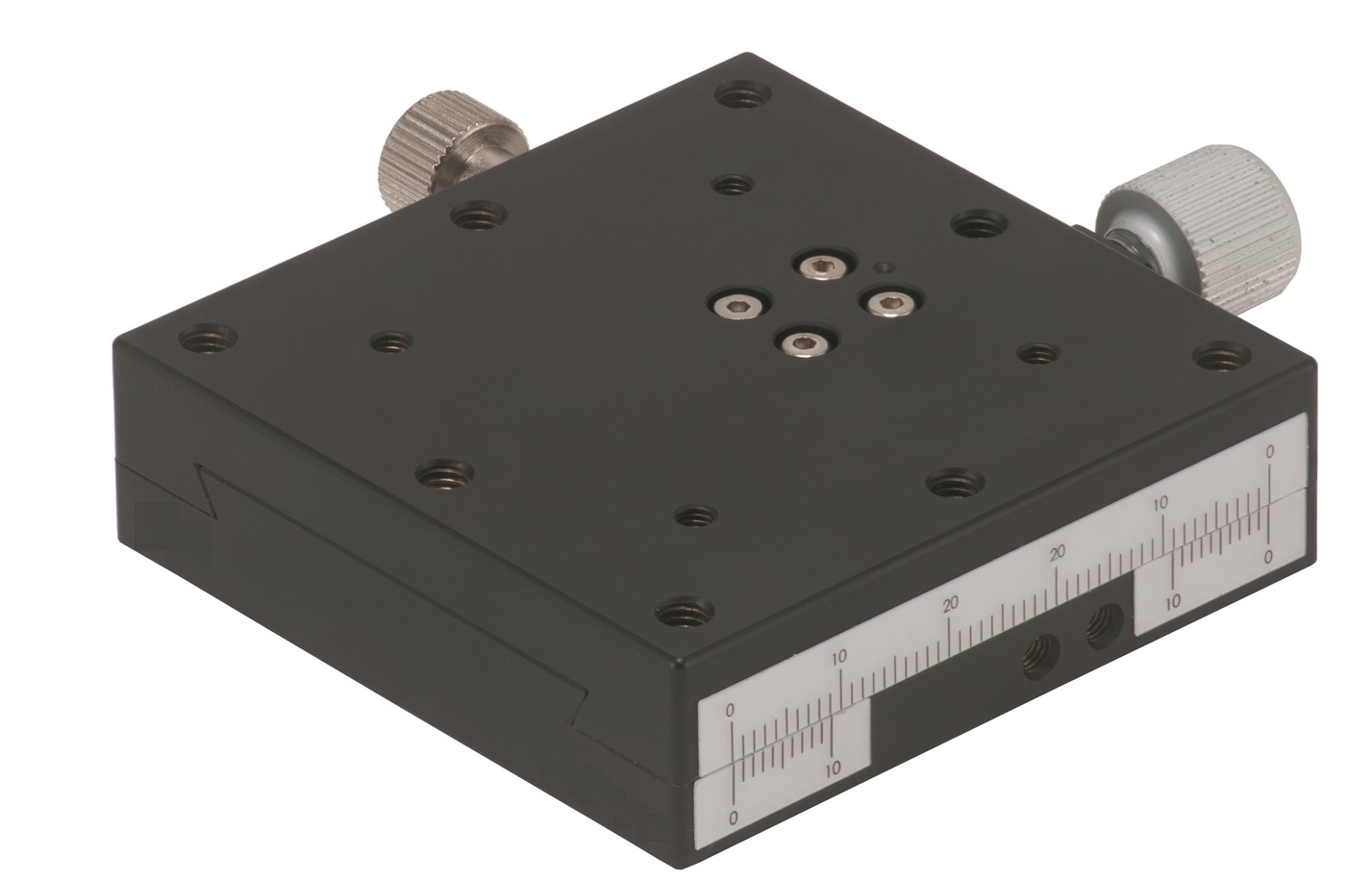

X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße40 x 40 mmVerfahrweg22 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit2 kgArretierbarJaMaterialMessing- und AluminiumlegierungenGewicht0,1 kg

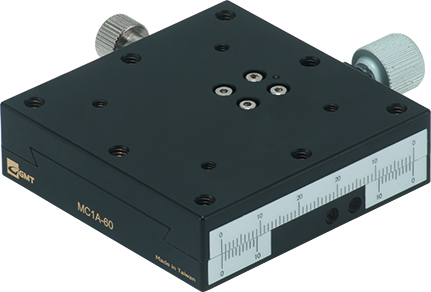

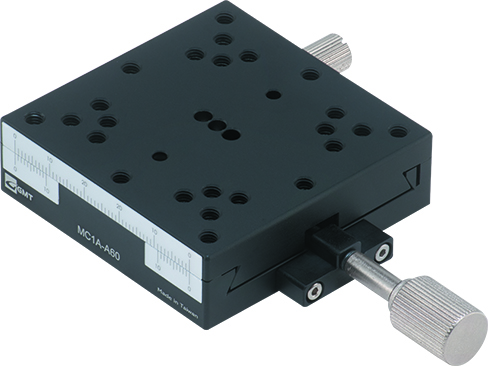

X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße60 x 60 mmVerfahrweg42 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit3 kgArretierbarJaMaterialMessing- und AluminiumlegierungenGewicht0,19 kg
