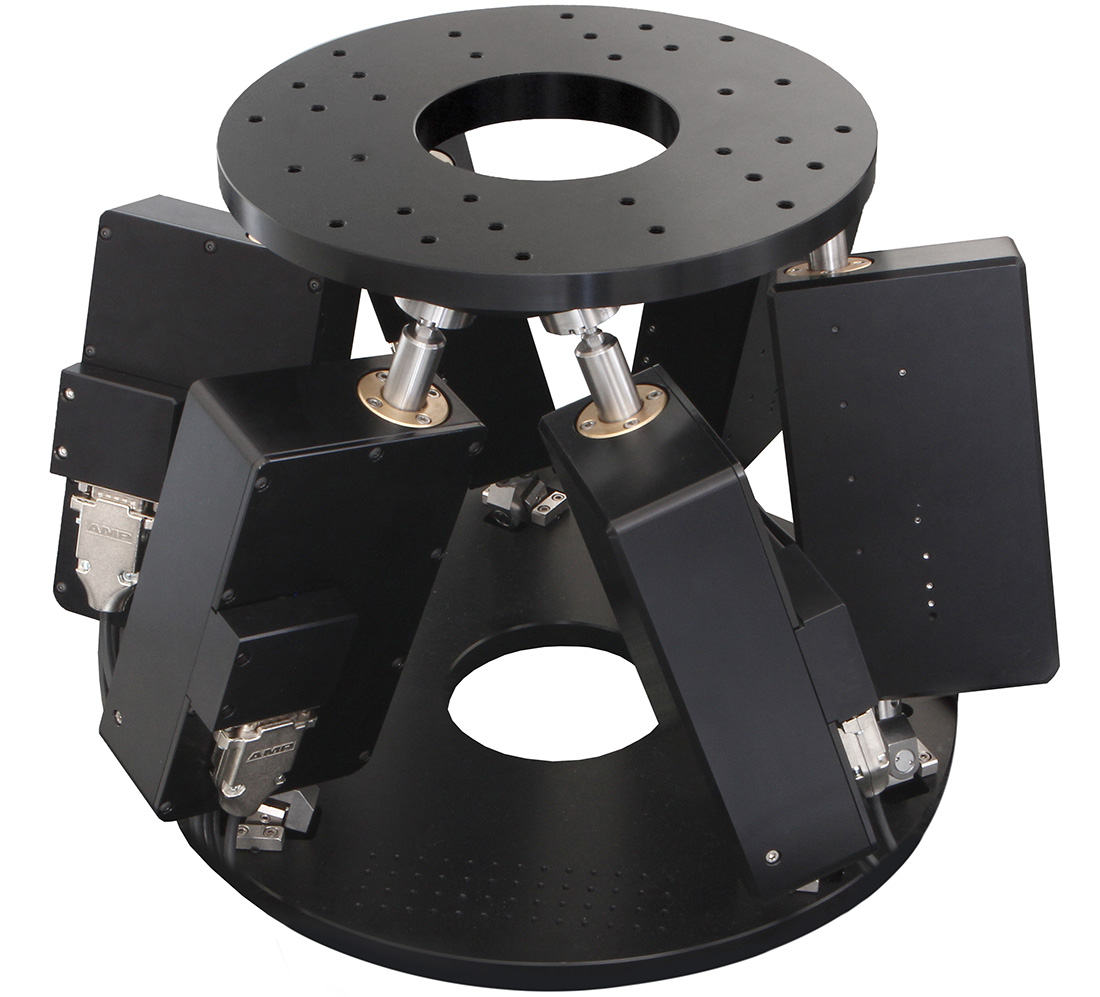

Hexapod Positionierer Der kompakte und präzise Hexapod 8HEX280 basiert auf dem klassischen 6-Aktuator-Design.Das klassische Design der Stewart-Plattform ermöglicht ein kompaktes Paket von 6DOF-Positionierungssystemen mit extrem hoher Tragfähigkeit und Präzision.Perfekt geeignet für Systeme mit sehr hoher Gerätedichte, optischer Messtechnik etc. Paralleles kinematisches SystemHohe Tragfähigkeit - bis zu 30 kgKompakt: Höhe 280 mmExtrem präzise: Wiederholbarkeit: <± 0,51 µmKalibrierung möglichSteuersystem für Plug & Play vorbereitetSoftware für ergonomische Bedienung und Visualisierung SpezifikationenVerfahrwege (X / Y / Z)±25,0 / ±25,0 / ±15,0 mmPositionsgenauigkeit(X / Y / Z)(theta X / theta Y / theta Z)auf Anfrage±300 / ±300 / ±300 µradWiederholbarkeit (X / Y / Z)(theta X / theta Y / theta Z)±0,51 / ±0,12 / ±0,06 µm±1.00 / ±1.00 / ±1.00 µradBelastbarkeit30 kgController8UMC-02-6

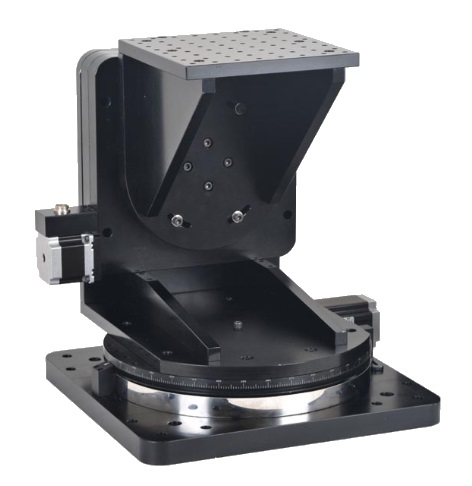

Antennen-Positionierer für Parabolantennen o.ä.SpezifikationenPlattform200 x 200 mmSchwenkbereich (Elevation)+/- 90°Rotationsbereich (Azimuth)360°Antrieb2-Phasen Schrittmotor, 200 Schritte/Umdr. (1,8°)Übersetzung180:1Auflösung0,01° (Vollschritt)Genauigkeit0,1°GeschwindigkeitElevation 8°/sAzimuth 6.4°/sBelastbarkeit12 kgMaterialAluminium, schwarz eloxiertPlattformen für Azimuth und Elevation auf Anfrage auch einzeln erhältlich!

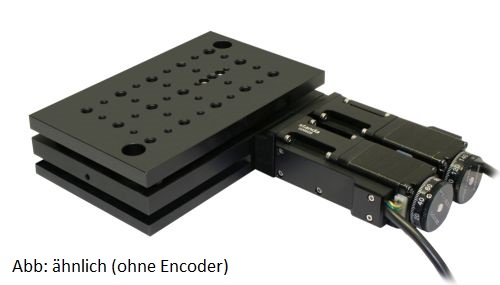

Motorisierte 2-Achsen Dreh-Kipp-PlattformSpezifikationenTilt y±2°Rotation z±2,5°AuflösungVollschritt 1,25 µm1/8 Schritt 1,25 µmSpindesteigung0,25 mmWiederholbarkeit1 µmBelastbarkeit15 kgAktuatoren8CMA28-10Endschalter2 optisch per Aktuator, pushed is openAnschlussHDB15(M)Anschlussleitung1,2 m integriertEmpfohlener Controller: 8SMC5-USB-B9-2Vakuum-kompatible Version verfügbar.
Motorisierte 2-Achsen Dreh-Kipp-Plattform mit EncoderSpezifikationenTilt y±2°Rotation z±2,5°AuflösungVollschritt 1,25 µm1/8 Schritt 1,25 µmSpindesteigung0,25 mmWiederholbarkeit1 µmBelastbarkeit15 kgAktuatoren8CMA28-10Endschalter2 optisch per Aktuator, pushed is openAnschlussHDB15(M)Anschlussleitung1,2 m integriertEmpfohlener Controller: 8SMC5-USB-B9-2Vakuum-kompatible Version verfügbar.
