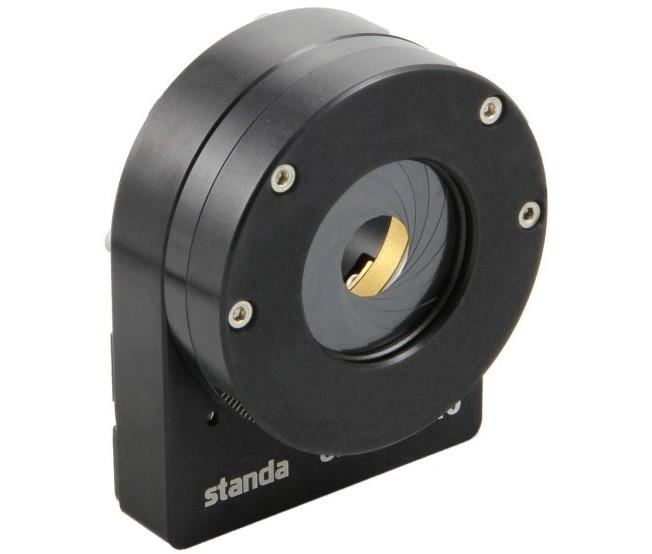

Motorisierte Irisblende Die motorisierten Irisblenden der 8MID10-40 Baureihe sind für Anwendungen mit kleinen Platzbedarfkonstruiert worden. Durch einen Mikroschrittmotor werden Öffnungszeiten von 2 sec bei höchster Präzision realisiert. Zwei Endschalter begrenzen die Bewegung in den Endlagen.Ein variables Design erlaubt den Einsatz unterschiedlicher Irisblenden und somit eine Anpassung an idiviudelle Lösungen.Die verfügbaren Blendengrößen entnehmen Sie bitte dem technischen Datenblatt (Bitte bei Bestellung unter Bemerkung angeben).SpezifikationenSchließgeschwindigkeit (Min to Max)1,2 sApertur0,5 - 27 mmBlendengrößevariabelÜbersetzung50:1Endschalter2 mechanisch,pushed is closedMotorModelPG15/50AnsteuerungbipolarSpanung5 VPhasenstrom0,2 - 0,5 APhasenwiderstand10±10% OhmInduktivität3 mHSchritmoment60 mNmHaltemoment0,049 NmGetriebe50:1Schritte / Umdr.1000 (0,36°)Empfohlener Controller8SMC5-USB

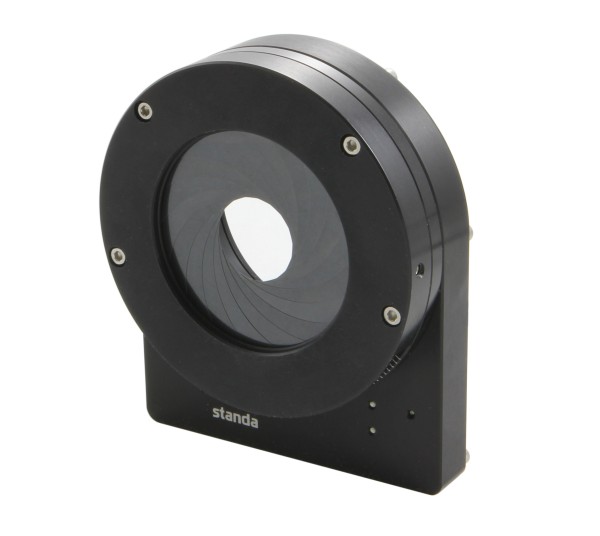

Motorisierte IrisblendeSpezifikationenIntegrierte Irisblende10IBC39-22-NApertur0 - 22 mmLamellenBrünierter Federstahl,Tmax = 250°CAuflösung385 Vollschritte/mmSchließgeschwindigkeit (min to max)1,2 sMotorübersetzung50:1Endschalter2 Stück, mechanisch,Polarität: pushed is closedEmpfohlener Controller8SMC5-USBEmpfohlenes Netzteil8PS12-1.5-4
Die motorisierten Irisblenden der 8MID10-40 Baureihe sind für Anwendungen mit kleinen Platzbedarfkonstruiert worden. Durch einen Mikroschrittmotor werden Öffnungszeiten von 2 sec bei höchster Präzision realisiert. Zwei Endschalter begrenzen die Bewegung in den Endlagen. Ein variables Design erlaubt den Einsatz unterschiedlicher Irisblenden und somit eine Anpassung an idiviudelle Lösungen.Die verfügbaren Blendengrößen entnehmen Sie bitte dem technischen Datenblatt (bitte bei Bestellung unter Bemerkung angeben).Technische DatenSchliessgeschwindigkeit2 s (min. - max.)Maximale Apertur50 mm ( Blendenabhängig )minimale Apterur1,5 mm ( Blendenabhängig )Verfügbare BlendenbeschichtungAR ( Antirefelx bis 180°C )N ( Federstahl geschwärzt bis 250° )H ( Edelstahl bis 400°C )Endschalter2 Mikroschalter, pushed is closedMotor2-Phasen Schrittmotor, bipolarSpannung5 VPhasenstrom0,2....0,5 APhasenwiderstand10±10% OhmIduktivität3 mHSchrittmoment60 mNmHaltemoment49 mNmÜbersetzung50:1Schritte / Umdr.1000 (0,36°)Empfohlener Controller 8SMC5-USBEmpfohlenes Netzteil8PS12-1,5-4 Verfügbaren Blendengrößen - bitte bei Bestellung angebenModelIrisblendeMax. Apertur [mm]Min.Apertur [mm]Auflösung [Schritte / mm]8MID30-1.5-H10IBS43-30-1.5-H 30 1.5 125 8MID30-1.5-N10IBS43-30-1.5-N 30 1.5 125 8MID34-2-AR 10IBS49-34-2-AR 34 2 111 8MID34-2-H 10IBS49-34-2-H 34 2 111 8MID36-2.5-N10IBS50-36-2.5-N 36 2.5 106 8MID37-2.5-N10IBS53-37-2.5-N 37 2.5 100 8MID40-2.5-N10IBS60-40-2.5-N 40 2.5 90 8MID42-2.5-N10IBS58-42-2.5-N 42 2.5 91 8MID45-2.5-H10IBS64-45-2.5-H 45 2.5 84 8MID45-2.5-N10IBS64-45-2.5-N 45 2.5 84 8MID50-2.5-N10IBS70-50-2.5-N 50 2.5 75 Für Fragen stehen wir Ihnen gerne zur Verfügung Tel: 0800-7468664

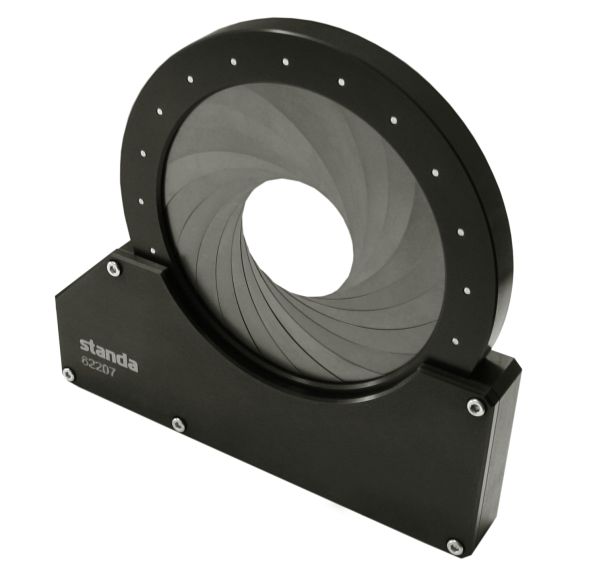

Motorisierte Irisblende Schneller und ruhiger BetriebKompaktes DesignSteuerung über PC oder manuellSpezifikationenIris Diaphragm10IBS130-98-4-N/HArbeitsbereichØ: 5 - 98 mmMotoruntersetzung90:1Auflösung570 Schritte/mm (Vollschrittbetrieb)Schließgeschwindigkeit (min - max)11 sEndschalter2 Mikroschalter, pushed is closedSchrittmotorBeschaltungbipolarSpannung4,56 VPhasenstrom0,76 APhasenwiderstand6,8±15% OhmInduktivität4.8±20% mHSchrittmoment3,75 mNmHaltemoment0,106 NmSchritte/Umdr.200 (1,8°)Empfohlener Controller8SMC5-USB
