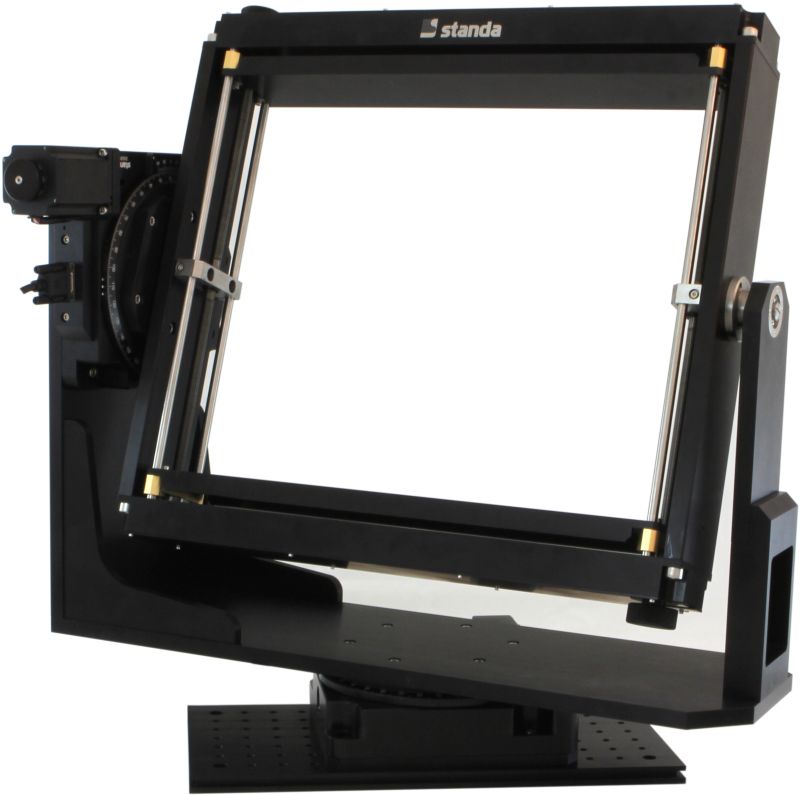

Das motorisierte 2-Achsen Goniometer 8-0031 bietet eine präzise vertikale und horizontale Drehung um definierte Winkelstellungen. Das System ist mit einer Antireflexionsschicht beschichtet, so dass keine unerwünschten Rückreflexionen bei Einsatz in laserbasierten Anwendungen auftreten.SpezifikationenAntriebe8MR190-90-59RotationsbereicheX, Z: 360°Auflösung54 arcsec (Vollschritt)Genauigkeit< 0,1°Einstellbarer Einspannabstand20…340 mmMax. Rotationsgeschwindigkeit2,5 rpmBelastbarkeit6 kgApertur420x300 mmMaterialAluminum, schwarz eloxiertAnschlussleitung1,6 m inklusiveGewicht35 kgEmpfohlener Controller8SMC5-USB-B9-2

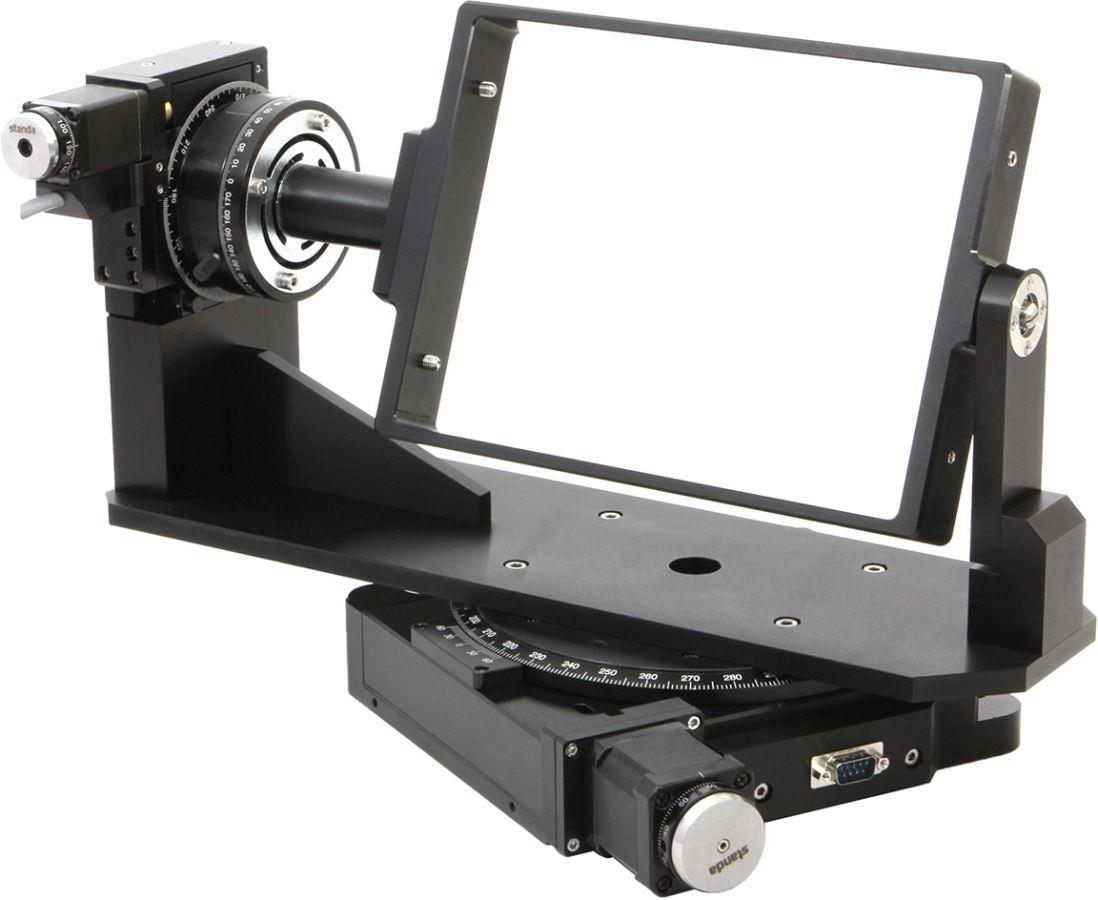

Motorisiertes 2-Achsen Goniometer für große rechteckige Lasten SpezifikationenLastgröße200 x 160 x 30 mmMaximallast6 kgBasisMot. Rotationstisch  8MR190-90-4247Rotationsbereich360°Max. Geschwindigkeit60°/sAuflösung (Vollschritt)54 arcsecOptikhalterMot. Rotationstisch  8MR191-28Rotationsbereich360°Max. Geschwindigkeit48°/sAuflösung (Vollschritt)0,6 arcmin (0,01°)- Weitere Rahmengrößen auf Anfrage- Andere Antriebe auf Anfrage

Motorisiertes 2-Achsen Goniometer für große rechteckige Lasten SpezifikationenLastgröße230 x 230 x 30 mmMaximallast6 kgBasisMot. Rotationstisch  8MR190-90-4247Rotationsbereich360°Max. Geschwindigkeit60°/sAuflösung (Vollschritt)54 arcsecOptikhalterMot. Rotationstisch  8MR191-28Rotationsbereich360°Max. Geschwindigkeit48°/sAuflösung (Vollschritt)0,6 arcmin (0,01°)- Weitere Rahmengrößen auf Anfrage- Andere Antriebe auf Anfrage

Motorisiertes 2-Achsen Goniometer für große rechteckige Lasten SpezifikationenLastgröße280 x 160 x 30 mmMaximallast6 kgBasisMot. Rotationstisch  8MR190-90-4247Rotationsbereich360°Max. Geschwindigkeit60°/sAuflösung (Vollschritt)54 arcsecOptikhalterMot. Rotationstisch  8MR191-28Rotationsbereich360°Max. Geschwindigkeit48°/sAuflösung (Vollschritt)0,6 arcmin (0,01°)- Weitere Rahmengrößen auf Anfrage- Andere Antriebe auf Anfrage

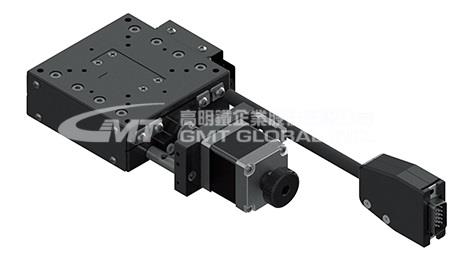

Goniometer motorisiertSpezifikationenPlattform60 x 60 mmVerfahrweg±8.5°Führunggekreuzte RollenführungRotation Center Höhe50±0,1mmRotation Center Genauigkeit0,01mmVollschrittauflösung0.00142° (1/256 Mikroschritt möglich)Max. Geschwindigkeit10°/sWiederholbarkeit±0.003°Belastbarkeit5 kgGewicht0,5 kgMotor2-Phasen Schrittmotor (200 Schritte/Umdr.)Empfohlener Controller8SMC5-USB

SpezifikationenAusführungKabelzuführung linksPlattform60 x 60 mmVerfahrweg+/-10°AntriebSchneckengetriebe, 1 / 276Auflösung0,0065° (Vollschritt)Geschwindigkeit7,5°/secPositionsgenauigkeit0,2°Wiederholbarkeit+/- 0,05°Parallelität50 µmDyn. Parallelität0,02 mmDyn. Geradlinigkeit+/-0,4 mmBelastbarkeit6 kgFührungSchwalbenschwanz (Dovetail slide)MaterialMessing, geschwärztGewicht0,8 kgMotor2-Phasen-Schrittmotor, bipolar, Aph = 1 A, Rph = 2,7 OhmAnschluss15-pin D-SUB (m)Anschlussleitung2 mPositionssensor (Limit, home)Photoelektrisch, EE-SX4134, Spannung 24 V(Umrüstung auf  5 V auf  Nachfrage)

SpezifikationenAusführungKabelzuführung rechtsPlattform60 x 60 mmVerfahrweg+/-10°AntriebSchneckengetriebe, 1 / 276Auflösung0,0065° (Vollschritt)Geschwindigkeit7,5°/secPositionsgenauigkeit0,2°Wiederholbarkeit+/- 0,05°Parallelität50 µmDyn. Parallelität0,02 mmDyn. Geradlinigkeit+/-0,4 mmBelastbarkeit6 kgFührungSchwalbenschwanz (Dovetail slide)MaterialMessing, geschwärztGewicht0,8 kgMotor2-Phasen-Schrittmotor, bipolar, Aph = 1 A, Rph = 2,7 OhmAnschluss15-pin D-SUB (m)Anschlussleitung2 mPositionssensor (Limit, home)Photoelektrisch, EE-SX4134, Spannung 24 V(Umrüstung auf  5 V auf  Nachfrage)

Präzisions-Goniometer motorisiertSpezifikationenPlattform60 x 60 mmVerfahrweg±8°AntriebSchneckengetriebe 1/224FührungKreuzrollenführungAuflösungVollschritt: 0,0065°1/32 Schritt: 0,731 arcsecWiederholbarkeit±0.003°Geschrindigkeit6,5°/sBelastbarkeit5,1 kgMotor2-Phasen-Schrittmotor, bipolarAnschluss15-pin D-SUB (m)Positionssensor (Limit, home)Photoelektrisch, EE-SX4134, Spannung 24 V(Umrüstung auf  5 V auf  Nachfrage)Empfohlene Controller / Treiber8SMC5-USB oder 8-GTR22G-D

Goniometer motorisiert SpezifikationenPlattform60 x 60 mmVerfahrweg+/- 7°AntriebSchneckengetriebe 1/356FührungSchwalbenschwanParallelität50 µmAuflösung (Vollschritt)0,005°Positionsgenauigkeit0,2°Wiederholbarkeit+/- 0,05°Geschwindigkeit7°/sBelastbarkeit6 kgMaterialMessinglegierungGewicht0,8 kgEmpfohlener Controller8SMC5-USB

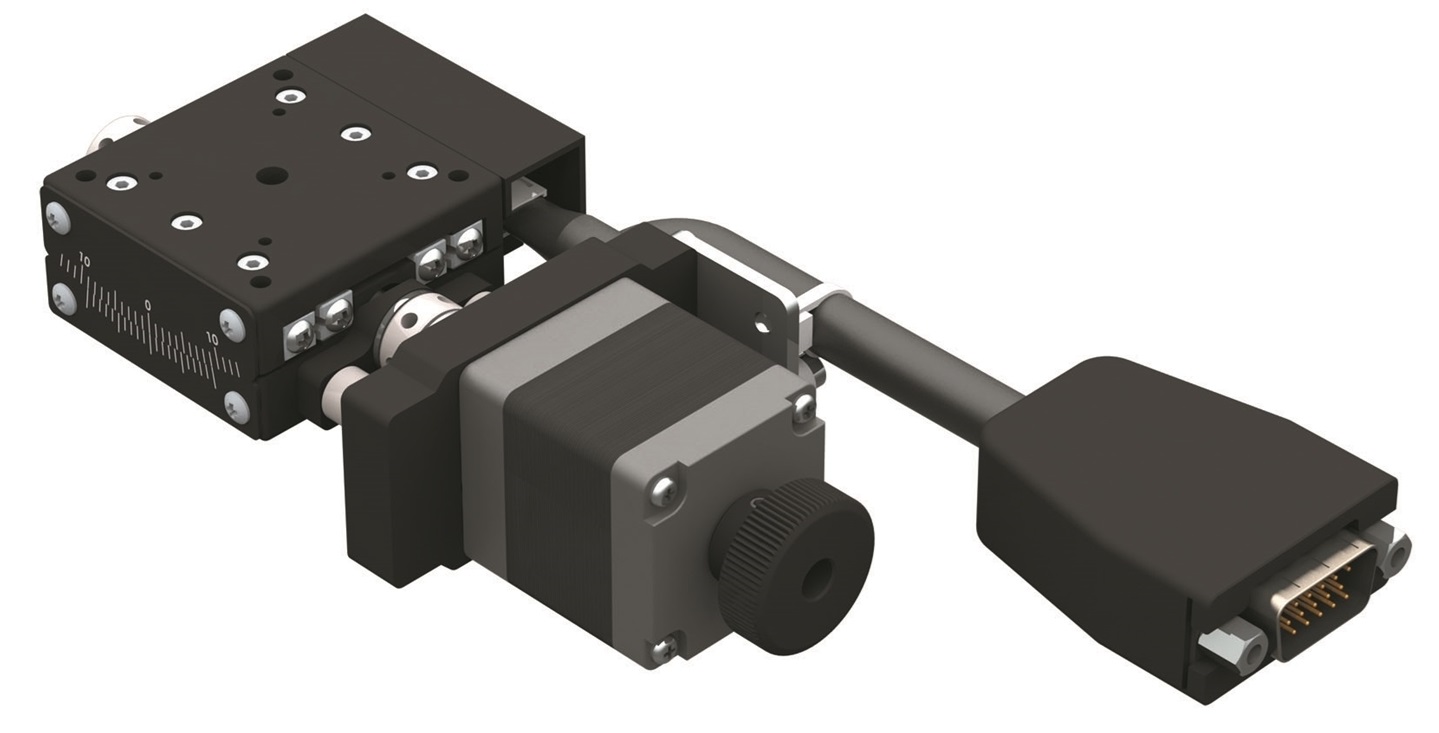

XY-Achsen Goniometer motorisiertSpezifikationenPlattform60 x 60 mmVerfahrwegeObere Achse  +/-6°Untere Achse +/-5°Höhe des Rotationspunktes100 +/-0,03 mmGenauigkeit des. Rotationspunktes0,02 mmAntriebSchneckengetriebeÜbersetzungObere Achse 1/292Untere Achse 1/360FührungKreuzrollenlagerAuflösung (Vollschritt)Obere Achse  0,0025°Untere Achse 0,002°GeschwindigkeitObere Achse  12,5°/sUntere Achse 10°/sWiederholbarkeit+/-0,003°Belastbarkeit4,6 kgMaterialAluminium, schwarz eloxiertGewicht 0,96 kgEndschalterPhotoelektrisch, EE-SX4134Spannung24 V, (5 V auf  Nachfrage)Anschluss15 pin DSUB (m)Motor2-PhasenschrittmotorEmpfohlener Controller8SMC5-USB

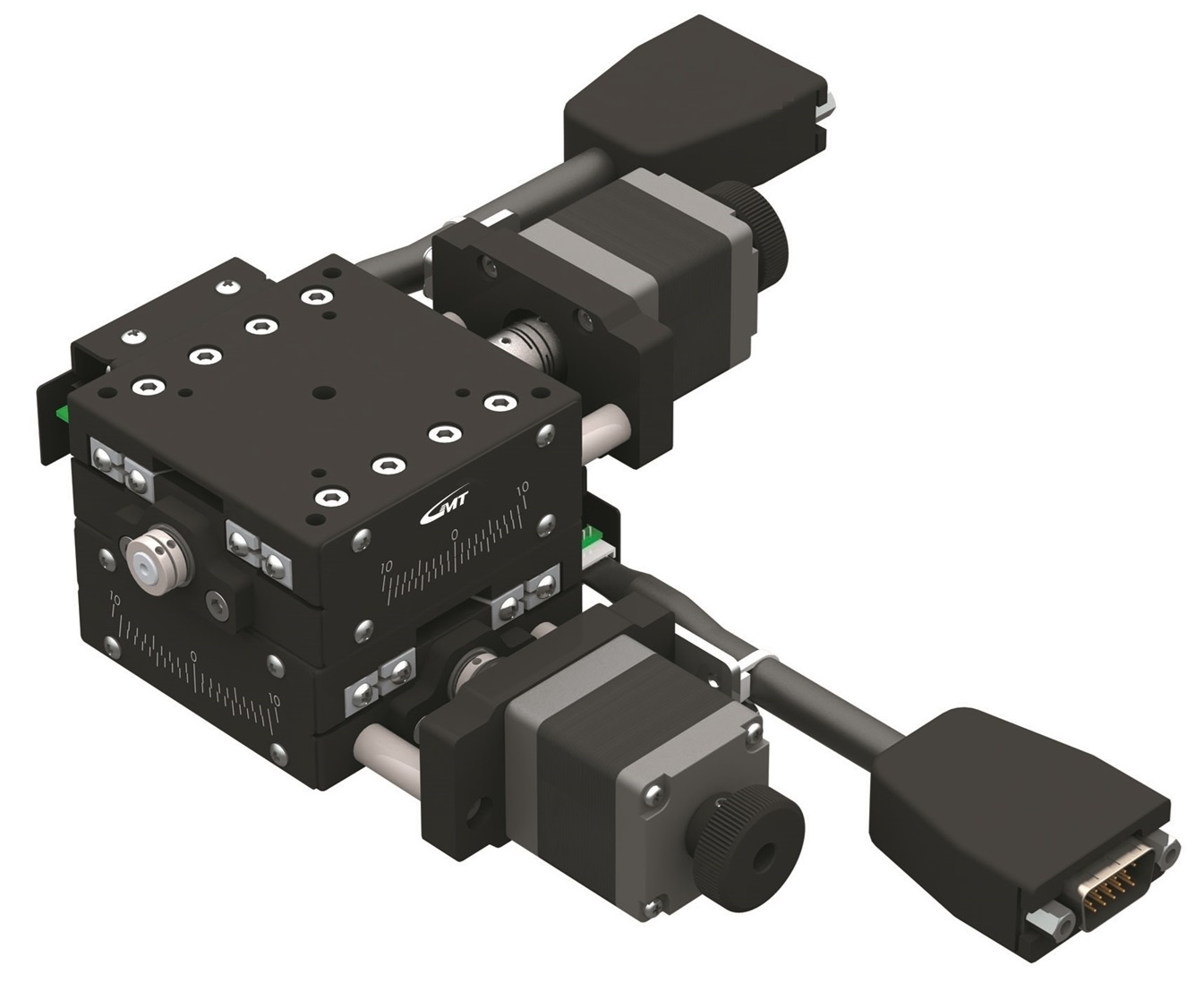

XY-Achsen Goniometer motorisiertSpezifikationenPlattform60 x 60 mmVerfahrwegeObere Achse  +/-8°Untere Achse +/-6°Höhe des Rotationspunktes75 +/-0,03 mmGenauigkeit des. Rotationspunktes0,02 mmAntriebSchneckengetriebeÜbersetzungObere Achse  1/224Untere Achse 1/292FührungKreuzrollenlagerAuflösung (Vollschritt)Obere Achse  0,0032°Untere Achse 0,0025°GeschwindigkeitObere Achse  16°/sUntere Achse 12,5°/sWiederholbarkeit+/-0,003°Belastbarkeit4,6 kgMaterialAluminium, schwarz eloxiertGewicht 0,96 kgEndschalterPhotoelektrisch, EE-SX4134Spannung24 V (5 V auf Nachfrage)Anschluss15 pin DSUB (m)Motor2-PhasenschrittmotorModelSanyo SH2281-5231Empfohlener Controller8SMC5-USB

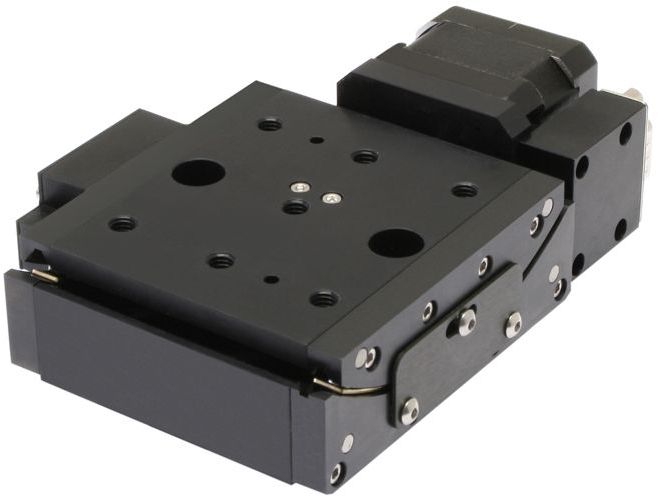

Goniometer drehen ein Objekt um eine Achse im Raum, die sich außerhalb des Körpers der Einheit befindet (normalerweise über der Plattform), so dass die Achse nicht durch die Einheit selbst verdeckt wird.Dabei haben sie haben in der Regel einen kleinen Verfahrbereich gepaart mit größerer Stabilität als vergleichbare Rotationstische.Mehrachsige Goniometer müssen unterschiedliche Drehpunkthöhen haben, so dass sie übereinander gestapelt ein Objekt um einen gemeinsamen Punkt im Raum drehen. Der Mechanismus rollt dabei quasi reibungslos auf Kugellagern.Die motorisierten Goniometer der 8MG99 Reihe bieten ein Höchstmaß an Präzision und sehr lange Lebensdauer. Die Vollschrittauflösung beträgt 10,96". Die Goniometer können miteinader zu einer XZ Kombination verbunden werden.Die motorisierten Goniometer der 8MG00 Reihe bieten ein Höchstmaß an Präzision und sehr lange Lebensdauer. Die Vollschrittauflösung beträgt 16,5". Die Goniometer können miteinader zu einer xy Kombination verbunden werden.SpezifikationenKippwinkel±0,5°Auflösung20.6"Virtueller Drehpunkt50 mmBelastbarkeit2 kgGewicht1,2 kgEndschalter2 via OptokopplerSchalterpolaritätpushed is closedLebenszeit20 Millionen VollschritteMotorArt2-Phasen-Schrittmotor, bipolarSpannung12 VPhasenstrom0,4 APhasenwiderstand30±10% OhmInduktivität37±20% mHSchrittmoment8,5 mNmHaltemoment0,25 NmSchritte / Umdr.200 (1,8°) Empfohlener Controler: 8SMC5-USB

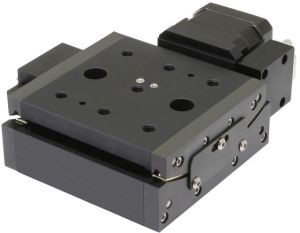

Goniometer drehen ein Objekt um eine Achse im Raum, die sich außerhalb des Körpers der Einheit befindet (normalerweise über der Plattform), so dass die Achse nicht durch die Einheit selbst verdeckt wird.Dabei haben sie haben in der Regel einen kleinen Verfahrbereich gepaart mit größerer Stabilität als vergleichbare Rotationstische.Mehrachsige Goniometer müssen unterschiedliche Drehpunkthöhen haben, so dass sie übereinander gestapelt ein Objekt um einen gemeinsamen Punkt im Raum drehen. Der Mechanismus rollt dabei quasi reibungslos auf Kugellagern.Die motorisierten Goniometer der 8MG99 Reihe bieten ein Höchstmaß an Präzision und sehr lange Lebensdauer. Die Vollschrittauflösung beträgt 10,96". Die Goniometer können miteinader zu einer XZ Kombination verbunden werden.Die motorisierten Goniometer der 8MG00 Reihe bieten ein Höchstmaß an Präzision und sehr lange Lebensdauer. Die Vollschrittauflösung beträgt 16,5". Die Goniometer können miteinader zu einer xy Kombination verbunden werden.SpezifikationenKippwinkel±0,5°Auflösung16,5"Virtueller Drehpunkt80 mmBelastbarkeit2 kgGewicht1,2 kgEndschalter2 via OptokopplerSchalterpolaritätpushed is closedLebenszeit20 Millionen VollschritteMotorArt2-Phasen-Schrittmotor, bipolarSpannung12 VPhasenstrom0,4 APhasenwiderstand30±10% OhmInduktivität37±20% mHSchrittmoment8,5 mNmHaltemoment0,25 NmSchritte / Umdr.200 (1,8°)Empfohlener Controller: 8SMC5-USB

Goniometer drehen ein Objekt um eine Achse im Raum, die sich außerhalb des Körpers der Einheit befindet (normalerweise über der Plattform), so dass die Achse nicht durch die Einheit selbst verdeckt wird.Dabei haben sie in der Regel einen kleinen Verfahrbereich gepaart mit größerer Stabilität als vergleichbare Rotationstische.Mehrachsige Goniometer müssen unterschiedliche Drehpunkthöhen haben, so dass sie übereinander gestapelt ein Objekt um einen gemeinsamen Punkt im Raum drehen. Der Mechanismus rollt dabei quasi reibungslos auf Kugellagern.Die motorisierten Goniometer der 8MG99 Reihe bieten ein Höchstmaß an Präzision und sehr lange Lebensdauer. Die Vollschrittauflösung beträgt 10,96". Die Goniometer können miteinader zu einer XZ Kombination verbunden werden.SpezifikationenKippwinkel±2,5°Auflösung16,12"Virtueller Drehpunkt50 mmBelastbarkeit2 kgGewicht1,2 kgEndschalter2 via OptokopplerSchalterpolaritätpushed is closedMotorArt2-Phasen-Schrittmotor, bipolarSpannung12 VPhasenstrom0,4 APhasenwiderstand30±10% OhmInduktivität37±20% mHSchrittmoment8,5 mNmHaltemoment0,25 NmSchritte / Umdr.200 (1,8°)  Empfohlener Controller: 8SMC5-USB

Goniometer drehen ein Objekt um eine Achse im Raum, die sich außerhalb des Körpers der Einheit befindet (normalerweise über der Plattform), so dass die Achse nicht durch die Einheit selbst verdeckt wird.Dabei haben sie haben in der Regel einen kleinen Verfahrbereich gepaart mit größerer Stabilität als vergleichbare Rotationstische.Mehrachsige Goniometer müssen unterschiedliche Drehpunkthöhen haben, so dass sie übereinander gestapelt ein Objekt um einen gemeinsamen Punkt im Raum drehen. Der Mechanismus rollt dabei quasi reibungslos auf Kugellagern.Die motorisierten Goniometer der 8MG99 Reihe bieten ein Höchstmaß an Präzision und sehr lange Lebensdauer. Die Vollschrittauflösung beträgt 10,96". Die Goniometer können miteinader zu einer XZ Kombination verbunden werden.SpezifikationenKippwinkel±2,5°Auflösung10,96"Virtueller Drehpunkt80 mmBelastbarkeit2 kgGewicht1,2 kgEndschalter2 via OptokopplerSchalterpolaritätpushed is closedMotorArt2-Phasen-Schrittmotor, bipolarSpannung12 VPhasenstrom0,4 APhasenwiderstand30±10% OhmInduktivität37±20% mHSchrittmoment8,5 mNmHaltemoment0,25 NmSchritte / Umdr.200 (1,8°)Empfohlener Controller: 8SMC5-USB
