9-pin cable to motor (1.8 m)DB9(F) auf HDB15(M)
Specification: <?xml:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" />1. Communication Speed · 10/100M Ethernet (Default 100M) · 115.2K RS232 (Default115.2K) 2. Control function A. 1 to 4 Channel · Encoder return speed 12MHz · Pulse Speed2M p/s 3. Movement mode: · Point to Point /Line interpolation /Circular interpolation/continuous path movement · Can Change Acceleration and Deceleration · Can Change Speed · Can change acceleration curve to avoid the jerk 4. Hardware: · Displacement range +/-2G Counts/Move · Speed range 10M Counts/sec · Acceleration range 2K~500M · Step Pulse Speed 2 MHz · Resolution –Up to 25000 (Default 10000) · Interface C# and LabVIEW · System -2 phase Step motor · Input: 100-120 VAC 6.8A / 200-240VAC 3.4A · Outside Dimensions W =35cm L=24cm H=9cm· Motor Control Connection port: D-Sub 25 Pin · PC Control Connection port: D-Sub 9Pin X1 : Network interface· Encoder Differential Signal A+/A-/B+/B-/Z+/Z- · Limit Switch X2 Origin Switch X1· Can set up the software limit
Joystick zur DC- bzw. SchrittmotorsteuerungDer einfache und ergonomischer Joystick 8JXY-03 wurde für die manuelle Steuerung von ein- oder zweiachsigen Schrittmotoren entwickelt. Er verfügt über einen stufenlosen- und einen Schrittmodus (programmierbar) und 4 Tasten an der Oberseite. Der Joystick ist geeignet für Standa-Schrittmotorsteuerungen und Parameter wie: Beschleunigung, Verzögerung und Geschwindigkeitsänderung und kann für Ihre Anwendung und Aufgabe programmiert werden.Die breite Joystick-Basis sorgt für Stabilität und Komfort in der Anwendung.Einfache SteckverbindungHohe PräzisionFederrückstellung in den MittelpositionsmechanismusHall-Effekt-SensortypHohe LebenszyklenBetriebstemperatur -25 ° C bis + 70 ° CIP-Klasse ist für den Innenbereich geeignetAblenkung X / Y max. ± 18 °
High-End Schrittmotor Controller4-Achs Controller für 2/4-Phasen-Schrittmotoren- Phasenstrom Achse 1-3 = 1,25 A ( 2.5A optional ) Achse 4 = 1A- Mikroschrittmodus einstellbar bis 1/4096- USB Schnittstelle ( wahlweise RS232 bitte bei Bestellung angeben )- Motorspannung max. 48V- Windows-Bedienoberfläche, ASCII Kommandosprache, API, DLL, Labview Treiber,- ohne Kabel- Versorgungsspannung 220V- Softwaregesteuerte Stromanpassungviele Zusatzfunktionen ( tlw. optional ): digitale Ein-/Ausgänge, analoge Ein/Ausgänge, Closed Loop uvm.Software-Limits, Endschalterüberwachung
Zusatzkarte Aux I/O für Nanostep Desktop:Ein- und AusgängeDurch eine zusätzliche Steckkarte wird der Controller mit 4 zusätzlichen digitalen und anlaogen Ein- / Ausgängen ergänzt. Somit können Signale zur Steuerung des Controllers oder externer Geräte abgegriffen werden. Die zusätzlichen I/Os können durch eine Vielzahl integrierter Befehle gesteuert und ausgewertet werden. Motor AbschaltungDurch einen externen Interlock wird die Endstufe mit einer Notabschaltefunktion ergänzt. Aux I/O4 digitale Inputs/Outputs,analog in/out, Motor disableincl. Interruptbrücke Details siehe unter ''Download Tab''
TTL Single-End Eingang mit einer Eingangsfrequenz von 30MhZ
FreischaltcodeErweiterung Nanostep smart 1-Kanal auf 2-Kanal
Joystick 2 Achsen XY mit 4 Eingabetasten- inkl. Schnittstellen Adapter TS1 MP_HDIA
2-Axis High End Steppermotor Testsetupincl.Nanostep smart 2-axis controllerTCP/IP optionBluetooth optionBattery packRotation StageTranslation StageAttachments:Crosslink CableUSB-CablePower SupplyQuick setup ( behind the foam )Das Testsetup und alle zusätzlich zugesendeten Komponenten können 14 Tage getestet werden und müssen vollständig und unbeschädigt innerhalb von 14 Tagen frei frankiert an die Vision GmbH zurückgesendet werden. Bei Nichtrücksendung oder Beschädigung wird die Ware in Rechnung gestellt.

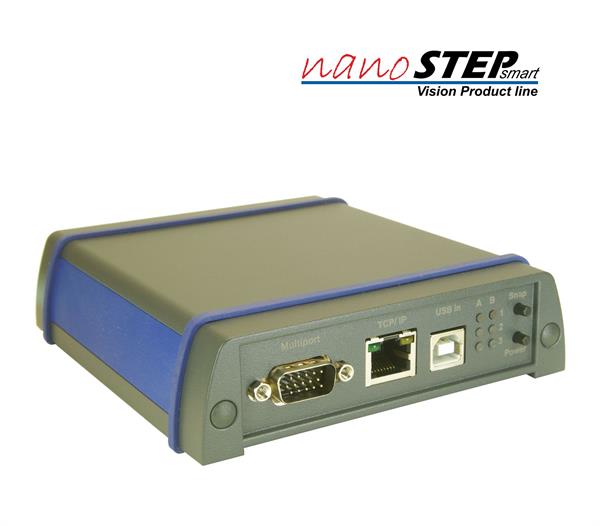

Die Leistungsmerkmale des nanoStep smart High-End Schrittmotor Controller im Überblick:Motoranpassung anhand der nanoStep PhasenstromregelungMit der Nanostep smart Steuerung können nahezu alle 2-Phasen Schrittmotoren betrieben werden. Die Anpassung eines Motors an die Steuerung ist in sekundenschnelle durchgeführt. Aufgrund der hochdynamischen Phasenstromregelung benötigen die Motoren für den Betrieb prinzipiell keine zusätzlichen Schwingungsdämpfer.Schnelle und exakte Positionierung durch hohe SchrittauflösungDie hohe Positionierauflösung ist die Grundlage für die exakte Positionierung.Die natürliche Positionsauflösung des Schrittmotors beträgt üblicherweise 200 oder 400 Schritte pro Motorumdrehung. Diese von wird von der naNstep Hochleistungselektronik auf mehr als 800.000 Schritte pro Umdrehung erhöht. Dennoch können beide Motoren mit einer Geschwindigkeit von bis zu 70 U / s verfahren werden! Steigerung der Systemgenauigkeit durch intelligente ZusatzfunktionennanoStep ist mit wertvollen Zusatzfunktionen ausgestattet, mit der die Genauigkeit eines Positioniersystems erheblich gesteigert werden kann. Dazu gehören die Funktionen Backlash compensation, Closed-Loop, Positions- und Motorkorrektur. Hohe Gleichlaufgenauigkeit bei kleinster GeschwindigkeitSehr schnelle Positionierung ist nicht immer gefragt. Der Nanostep Smart demonstriert seine Leistungsfähigkeit auch bei Anwendungen, in denen eine extrem kleine Geschwindigkeit, geringe Beschleunigung, aber eine große Gleichlaufgenauigkeit notwendig ist. Maximales Drehmoment auch bei hohen GeschwindigkeitenDie 24 V Motorspannung und exakt geregelte Phasenströme von bis zu 1 A garantieren das maximal mögliche Motordrehmoment, auch bei hoher Drehzahl. Energieeffizientes Öko-DesignDie Verlustleistung von Steuerelektronik und Motorendstufen wurde besonders optimiert und ermöglicht den geringen Stromverbrauch der Steuerung. Aufgrund der verminderten Wärmeentwicklung kann auch bei einer Umgebungstemperatur von +60° C auf eine Zwangsbelüftung verzichtet werden.Bedienung via Kommandosprache oder klassisch mit Takt und RichtungFür die programmgesteuerte Bedienung stehen verschiedene Kommandointerpreter zur Verfügung. Die immer noch beliebte Positionierung durch Takt- und Richtungssignale ist ebenso möglich.Umfangreiche ZusatzfunktionenSynchrone Positionstrigger sowie Messsystemeingänge für das Märzhäuser Sensotech nanoScale Messsystem oder herkömmliche optische Systeme. Schutzfunktionen für den sicheren BetriebAlle Bedienelemente werden automatisch erkannt und können im laufenden Betrieb angeschlossen werden ("hot plugging"). Die Motorendstufen sind kurzschlussfest.Intuitive Bedienoberfläche für Bedienung, Konfiguration und DiagnoseDas Windows-Programm "Switch Board" ermöglicht die einfache Konfiguration und Bedienung der Steuerung. Die integrierten Diagnosefunktionen bieten wertvolle Unterstützung im Servicefall.Einfacher Wechsel innerhalb der ProduktfamilieDie nanostep smart und Desktopsteuerung ermöglichen einfache Programmierung. In unserem Produktportfolio halten wir eine große Bandbreite an diversen OEM Steuerungen für Sie bereit. So haben wir die Möglichkeit Software die auf Basis der nanoStep Steuerung entwickelt wurden auf andere Systeme anzupassen ohne den Softwarecode zu ändern. Das ermöglicht höchste Flexibilität bei Ihrer Produktentwicklung. Plattform und Schnittstellen unabhängig. Technische DatenMotorendstufeAnzahl der Achsen: 1 (Per optionalem Softwarecode erweiterbar auf 2 Achsen)Unterstützter Motortyp: Schrittmotor 2/4 Phasen,Schrittzahl: 100, 200 oder 400 Vollschritte pro UmdrehungSchrittauflösung: 4096 Mikroschritte pro MakrostepPhasenstrom: 0,1 bis 1,0 A ( konfigurierbar über Software )Endstufe kurzschlussfest: jaHaltestrom: 0-100%Motorspannung: 24 V PositionierungSchnittstellen: USB , CAN, RS232, TCP/IP, Bluetooth ( teilw. Optional ) Vektorpositionierung für zwei Achsen: jaBahnfunktionalität: jaGeschwindigkeitsgesteuerte Positionierung: jaClosed-Loop: jaPositionskorrekturtabelle: jaGeschwindigkeitsbereich: 0.000001...70 Umdrehungen/s (jede Achse individuell)Beschleunigung: 0.0001...20 m/s², inear oder sin² (jede Achse individuell)Verfahrbereich linear: +/- 20 mVerfahrbereich rotativ: unendlichProgrammierung: ASCII Kommandosprache ( > 160 Kommandos), API, DLL, Labview TreiberProzessorsystem: DSP, 400 MHzSpeicher: 16 MByte SDRAM, 8 MBit Flash Memory, 256 Kbit EPROM Schnittstellen u. FunktionenMesssysteme: analogSignaleingänge: 1Vss, 5VssInterpolation: bis Faktor 205600Eingangsfrequenz: bis 6 KHzZusatzfunktionen: Ein-Ausgabe Funktionen Abspeichern von Koordinaten, Not Stop,Sicherheitsabschaltung der Endstufe, positionssynchroner Triggerausgang, Endschalterauswertung UmgebungsbedingungenArbeitstemperatur +5... +70°CKühlung: Konvektion, kein Lüfter notwendigAbmessungen L x B x H : Gewicht ca. 600 g- viele Zusatzfunktionen ( tlw. optional )
Die Leistungsmerkmale des nanoStep smart High-End Schrittmotor Controller im Überblick:Motoranpassung anhand der nanoStep PhasenstromregelungMit der Nanostep smart Steuerung können nahezu alle 2-Phasen Schrittmotoren betrieben werden. Die Anpassung eines Motors an die Steuerung ist in sekundenschnelle durchgeführt. Aufgrund der hochdynamischen Phasenstromregelung benötigen die Motoren für den Betrieb prinzipiell keine zusätzlichen Schwingungsdämpfer.Schnelle und exakte Positionierung durch hohe SchrittauflösungDie hohe Positionierauflösung ist die Grundlage für die exakte Positionierung.Die natürliche Positionsauflösung des Schrittmotors beträgt üblicherweise 200 oder 400 Schritte pro Motorumdrehung. Diese von wird von der naNstep Hochleistungselektronik auf mehr als 800.000 Schritte pro Umdrehung erhöht. Dennoch können beide Motoren mit einer Geschwindigkeit von bis zu 70 U / s verfahren werden! Steigerung der Systemgenauigkeit durch intelligente ZusatzfunktionennanoStep ist mit wertvollen Zusatzfunktionen ausgestattet, mit der die Genauigkeit eines Positioniersystems erheblich gesteigert werden kann. Dazu gehören die Funktionen Backlash compensation, Closed-Loop, Positions- und Motorkorrektur. Hohe Gleichlaufgenauigkeit bei kleinster GeschwindigkeitSehr schnelle Positionierung ist nicht immer gefragt. Der Nanostep Smart demonstriert seine Leistungsfähigkeit auch bei Anwendungen, in denen eine extrem kleine Geschwindigkeit, geringe Beschleunigung, aber eine große Gleichlaufgenauigkeit notwendig ist. Maximales Drehmoment auch bei hohen GeschwindigkeitenDie 24 V Motorspannung und exakt geregelte Phasenströme von bis zu 1 A garantieren das maximal mögliche Motordrehmoment, auch bei hoher Drehzahl. Energieeffizientes Öko-DesignDie Verlustleistung von Steuerelektronik und Motorendstufen wurde besonders optimiert und ermöglicht den geringen Stromverbrauch der Steuerung. Aufgrund der verminderten Wärmeentwicklung kann auch bei einer Umgebungstemperatur von +60° C auf eine Zwangsbelüftung verzichtet werden.Bedienung via Kommandosprache oder klassisch mit Takt und RichtungFür die programmgesteuerte Bedienung stehen verschiedene Kommandointerpreter zur Verfügung. Die immer noch beliebte Positionierung durch Takt- und Richtungssignale ist ebenso möglich.Umfangreiche ZusatzfunktionenSynchrone Positionstrigger sowie Messsystemeingänge für das Märzhäuser Sensotech nanoScale Messsystem oder herkömmliche optische Systeme. Schutzfunktionen für den sicheren BetriebAlle Bedienelemente werden automatisch erkannt und können im laufenden Betrieb angeschlossen werden ("hot plugging"). Die Motorendstufen sind kurzschlussfest.Intuitive Bedienoberfläche für Bedienung, Konfiguration und DiagnoseDas Windows-Programm "Switch Board" ermöglicht die einfache Konfiguration und Bedienung der Steuerung. Die integrierten Diagnosefunktionen bieten wertvolle Unterstützung im Servicefall.Einfacher Wechsel innerhalb der ProduktfamilieDie nanostep smart und Desktopsteuerung ermöglichen einfache Programmierung. In unserem Produktportfolio halten wir eine große Bandbreite an diversen OEM Steuerungen für Sie bereit. So haben wir die Möglichkeit Software die auf Basis der nanoStep Steuerung entwickelt wurden auf andere Systeme anzupassen ohne den Softwarecode zu ändern. Das ermöglicht höchste Flexibilität bei Ihrer Produktentwicklung. Plattform und Schnittstellen unabhängig. Technische DatenMotorendstufeAnzahl der Achsen: 2 Unterstützter Motortyp: Schrittmotor 2/4 Phasen,Schrittzahl: 100, 200 oder 400 Vollschritte pro UmdrehungSchrittauflösung: 4096 Mikroschritte pro MakrostepPhasenstrom: 0,1 bis 1,0 A ( konfigurierbar über Software )Endstufe kurzschlussfest: jaHaltestrom: 0-100%Motorspannung: 24 V PositionierungSchnittstellen: USB , CAN, RS232, TCP/IP, Bluetooth ( teilw. Optional ) Vektorpositionierung für Achsen: jaBahnfunktionalität: jaGeschwindigkeitsgesteuerte Positionierung: jaClosed-Loop: jaPositionskorrekturtabelle: jaGeschwindigkeitsbereich: 0.000001...70 Umdrehungen/s (jede Achse individuell)Beschleunigung: 0.0001...20 m/s², inear oder sin² (jede Achse individuell)Verfahrbereich linear: +/- 20 mVerfahrbereich rotativ: unendlichProgrammierung: ASCII Kommandosprache ( > 160 Kommandos), API, DLL, Labview TreiberProzessorsystem: DSP, 400 MHzSpeicher: 16 MByte SDRAM, 8 MBit Flash Memory, 256 Kbit EPROM Schnittstellen u. FunktionenMesssysteme: analogSignaleingänge: 1Vss, 5VssInterpolation: bis Faktor 205600Eingangsfrequenz: bis 6 KHzZusatzfunktionen: Ein-Ausgabe Funktionen Abspeichern von Koordinaten, Not Stop,Sicherheitsabschaltung der Endstufe, positionssynchroner Triggerausgang, Endschalterauswertung UmgebungsbedingungenArbeitstemperatur +5... +70°CKühlung: Konvektion, kein Lüfter notwendigAbmessungen L x B x H : Gewicht ca. 600 g- viele Zusatzfunktionen ( tlw. optional )
Erweiterung der Achsen 1-3 auf 3,75A Phasenstromfür Nanostep Desktop

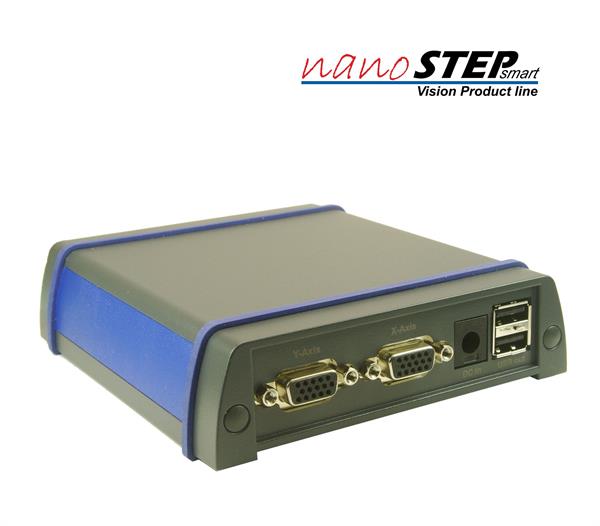

[TAB:Artikelbeschreibung]Die Leistungsmerkmale nanoStep smart im Überblick:Motoranpassung anhand der Nanostep PhasenstromregelungMit der Nanostep smart Steuerung können nahezu alle 2-Phasen Schrittmotoren betrieben werden. Die Anpassung eines Motors an die Steuerung ist in sekundenschnelle durchgeführt. Aufgrund der hochdynamischen Phasenstromregelung benötigen die Motoren für den Betrieb prinzipiell keine zusätzlichen Schwingungsdämpfer.Schnelle und exakte Positionierung durch hohe SchrittauflösungDie hohe Positionierauflösung ist die Grundlage für die exakte Positionierung.Die natürliche Positionsauflösung des Schrittmotors beträgt üblicherweise 200 oder 400 Schritte pro Motorumdrehung. Diese von wird von der naNstep Hochleistungselektronik auf mehr als 800.000 Schritte pro Umdrehung erhöht. Dennoch können beide Motoren mit einer Geschwindigkeit von bis zu 70 U / s verfahren werden!Steigerung der Systemgenauigkeit durch intelligente ZusatzfunktionennanoStep ist mit wertvollen Zusatzfunktionen ausgestattet, mit der die Genauigkeit eines Positioniersystems erheblich gesteigert werden kann. Dazu gehören die Funktionen Backlash compensation, Closed-Loop, Positions- und Motorkorrektur.Hohe Gleichlaufgenauigkeit bei kleinster GeschwindigkeitSehr schnelle Positionierung ist nicht immer gefragt. Der Nanostep Smart demonstriert seine Leistungsfähigkeit auch bei Anwendungen, in denen eine extrem kleine Geschwindigkeit, geringe Beschleunigung, aber eine große Gleichlaufgenauigkeit notwendig ist.Maximales Drehmoment auch bei hohen GeschwindigkeitenDie 24 V Motorspannung und exakt geregelte Phasenströme von bis zu 1 A garantieren das maximal mögliche Motordrehmoment, auch bei hoher Drehzahl.Energieeffizientes Öko-DesignDie Verlustleistung von Steuerelektronik und Motorendstufen wurde besonders optimiert und ermöglicht den geringen Stromverbrauch der Steuerung. Aufgrund der verminderten Wärmeentwicklung kann auch bei einer Umgebungstemperatur von +60° C auf eine Zwangsbelüftung verzichtet werden.Bedienung via Kommandosprache oder klassisch mit Takt und RichtungFür die programmgesteuerte Bedienung stehen verschiedene Kommandointerpreter zur Verfügung. Die immer noch beliebte Positionierung durch Takt- und Richtungssignale ist ebenso möglich.Umfangreiche ZusatzfunktionenSynchrone Positionstrigger sowie Messsystemeingänge für das Märzhäuser Sensotech nanoScale Messsystem oder herkömmliche optische Systeme.Schutzfunktionen für den sicheren BetriebAlle Bedienelemente werden automatisch erkannt und können im laufenden Betrieb angeschlossen werden ("hot plugging"). Die Motorendstufen sind kurzschlussfest.Intuitive Bedienoberfläche für Bedienung, Konfiguration und DiagnoseDas Windows-Programm „Switch Board" ermöglicht die einfache Konfiguration und Bedienung der Steuerung. Die integrierten Diagnosefunktionen bieten wertvolle Unterstützung im Servicefall.Einfacher Wechsel innerhalb der ProduktfamilieDie nanostep smart und Desktopsteuerung ermöglichen einfache Programmierung. In unserem Produktportfolio halten wir eine große Bandbreite an diversen OEM Steuerungen für Sie bereit. So haben wir die Möglichkeit Software die auf Basis der nanoStep Steuerung entwickelt wurden auf andere Systeme anzupassen ohne den Softwarecode zu ändern. Das ermöglicht höchste Flexibilität bei Ihrer Produktentwicklung. Plattform und Schnittstellen unabhängig.[TAB:Technische Daten]MotorendstufeAnzahl der Achsen: 1 ( Erwiterbar auf 4-Achsen )Unterstützter Motortyp: Schrittmotor 2/4 Phasen,Schrittzahl: 100, 200 oder 400 Vollschritte pro UmdrehungSchrittauflösung: 4096 Mikroschritte pro MakrostepPhasenstrom: 0,1 bis 1,25 A ( konfigurierbar über Software ) ( erweiterbar auf 2,5A )Endstufe kurzschlussfest: jaHaltestrom: 0-100%Motorspannung: 12-48 VPositionierungSchnittstellen: USB , CAN, RS232, TCP/IP, Bluetooth ( teilw. Optional ) Vektorpositionierung für zwei Achsen: jaBahnfunktionalität: jaGeschwindigkeitsgesteuerte Positionierung: jaClosed-Loop: jaPositionskorrekturtabelle: jaGeschwindigkeitsbereich: 0.000001…70 Umdrehungen/s (jede Achse individuell)Beschleunigung: 0.0001…20 m/s², inear oder sin² (jede Achse individuell)Verfahrbereich linear: +/- 20 mVerfahrbereich rotativ: unendlichProgrammierung: ASCII Kommandosprache ( > 160 Kommandos), API, DLL, Labview Treiber(beta)Prozessorsystem: DSP, 400 MHzSpeicher: 16 MByte SDRAM, 8 MBit Flash Memory, 256 Kbit EPROMSchnittstellen u. FunktionenMesssysteme: analogSignaleingänge: 1Vss, 5VssInterpolation: bis Faktor 205600Eingangsfrequenz: bis 30 MHzZusatzfunktionen ( teilweise optional ): Ein-Ausgabe Funktionen Abspeichern von Koordinaten, Not Stop,Sicherheitsabschaltung der Endstufe, positionssynchroner Triggerausgang, EndschalterauswertungUmgebungsbedingungenArbeitstemperatur +5… +70°CKühlung: Konvektion, kein Lüfter notwendigAbmessungen L x B x H : Gewicht ca. 600 g[TAB:Downloads] Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.Bitte verwenden Sie dazu unser Kontaktformular oder kontaktieren Sie uns unter: 0800-7468664 Downloads:
High-End Schrittmotor Controller2-Achs Controller für 2/4-Phasen-Schrittmotoren- Phasenstrom bis 1,25 A ( 2.5A optional )- Mikroschrittmodus einstellbar bis 1/4096- USB Schnittstelle ( wahlweise RS232 bitte bei Bestellung angeben )- Motorspannung max. 48V- Windows-Bedienoberfläche, ASCII Kommandosprache, API, DLL, Labview Treiber,- ohne Kabel- Versorgungsspannung 220V- Softwaregesteuerte Stromanpassungviele Zusatzfunktionen ( tlw. optional ): digitale Ein-/Ausgänge, analoge Ein/Ausgänge, Closed Loop uvm.Software-Limits, Endschalterüberwachung, Not-Stop#
High-End Schrittmotor Controller3-Achs Controller für 2/4-Phasen-Schrittmotoren- Phasenstrom bis 1,25 A ( 2.5A optional )- Mikroschrittmodus einstellbar bis 1/4096- USB Schnittstelle ( wahlweise RS232 bitte bei Bestellung angeben )- Motorspannung max. 48V- Windows-Bedienoberfläche, ASCII Kommandosprache, API, DLL, Labview Treiber,- ohne Kabel- Versorgungsspannung 220V- Softwaregesteuerte Stromanpassungviele Zusatzfunktionen ( tlw. optional ): digitale Ein-/Ausgänge, analoge Ein/Ausgänge, Closed Loop uvm.Software-Limits, Endschalterüberwachung, Not-Stop
High-End Schrittmotor Controller4-Achs Controller für 2/4-Phasen-Schrittmotoren- Phasenstrom Achse 1-3 bis 1,25 A ( 2.5A optional )- Phasenstrom Achse 4 bis 1A- Mikroschrittmodus einstellbar bis 1/4096- USB Schnittstelle ( wahlweise RS232 bitte bei Bestellung angeben )- Motorspannung max. 48V- Windows-Bedienoberfläche, ASCII Kommandosprache, API, DLL, Labview Treiber,- ohne Kabel- Versorgungsspannung 220V- Softwaregesteuerte Stromanpassungviele Zusatzfunktionen ( tlw. optional ): digitale Ein-/Ausgänge, analoge Ein/Ausgänge, Closed Loop uvm.Software-Limits, Endschalterüberwachung, Not-Stop
Software High-End Schrittmotor Controller1-4 Achsen Controller für 2/4-Phasen-SchrittmotorenDownload:

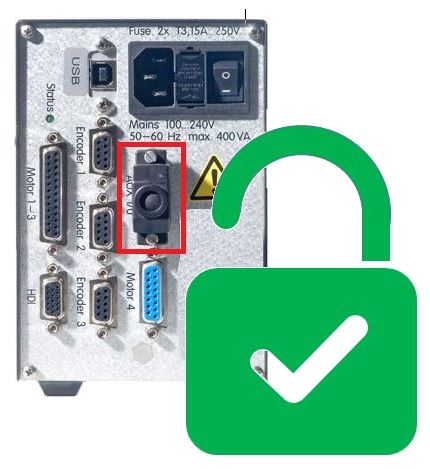

Aux I/O zusätzliche Freischaltung der Funktionen Trigger in / Trigger outfür 8SMC-Nanostep-Desktop - USB/RS232-Controller
Aux I/O Hardware mit Freischaltung Not-Aus Funktion

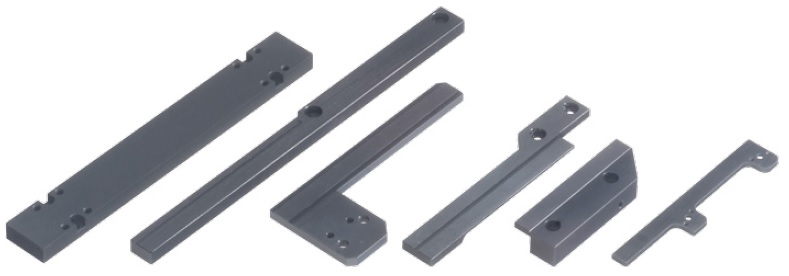

pro mmEncoderstab aus AluminiumAuflösung ca. 1µmverschiedene Geometrien zur Auswahl

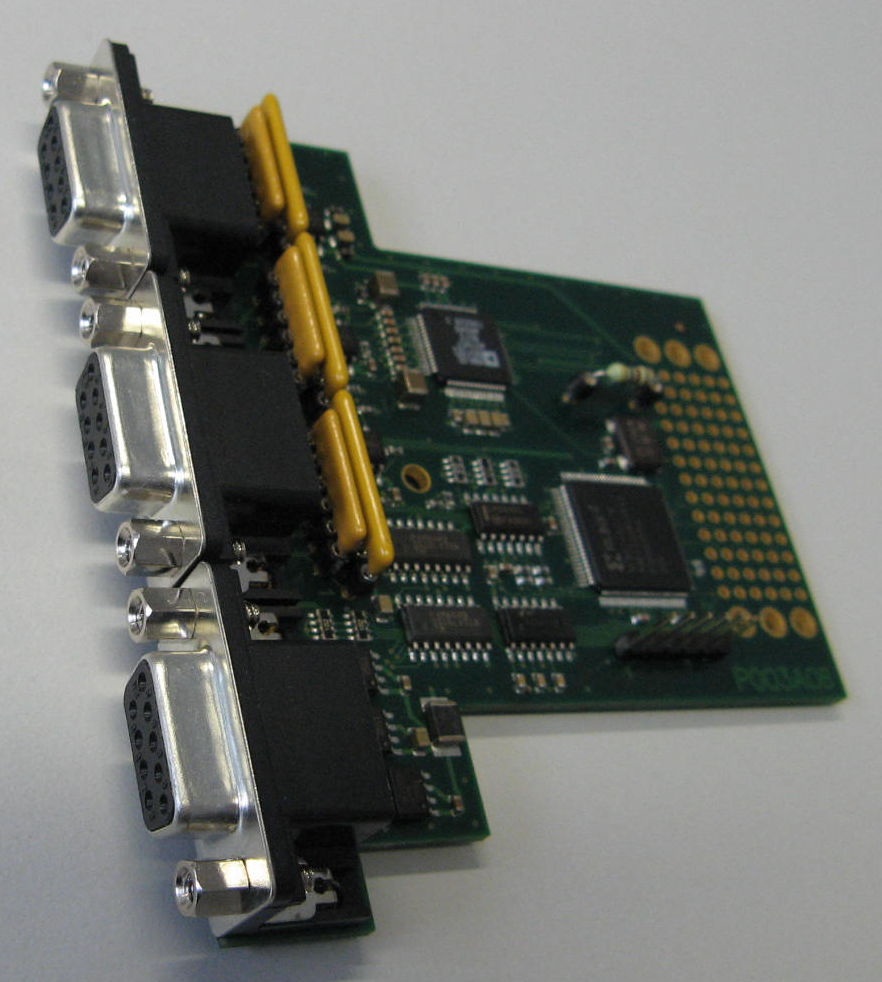

Encoder(Geber)-interface nanoScale Analog Für höchste Genauigkeitsansprüche läßt sich TANGO Desktop mit einem schnellen und hochinterpolierenden Geberinterface ausgestattet. Die Hauptachsen XYZ können dann sehr präzise im geschlossenen Regelkreis positioniert werden. Das Encoderinterface ist ausschließlich für die Steuerungen Tango PCI, Tango DT und Tango PCI-S geeignet. Die mechanische Ausführung variiert je nach Einbausituation. Das Interface wird zusammen mit der Steuerung montiert geliefert. Bei den PCI-Karten ist ein Slotblech angebaut.An das Encoderinterface können folgende inkrementelle Positionsencoder angeschlossen werden:• RS422 Quadraturinterface• 1Vss Interface• MR Interface• TTL-Interface: Bitte anfragen!Die Art des Interfaces wird werkseitig eingestellt und ist bei der Bestellung anzugeben. Spezifikationen1Vss, MR/analog 5Vss, TTL (RS-422) Interpolation der analogen Messsignale bis Faktor 51.400 (14 Bit) TTL-Quadratur mit einer Eingangsfrequenz bis 30 MHz
