1-Kanal /5 Phasen Closed-loop Micro-Stepping Motor Controller Pulsgeschwindigkeit bis zu 2M/sPunkt-zu-Punkt-/Linien- und Bogen-InterpolationHoming /kontinuierliche BahnbewegungHohe Auflösung 20000 revI/O-SchnittstelleKompatibel mit C#- und Labview-ProgrammiersyntaxD-Sub 15 Pin Stecker (Motor) / D-Sub 15 Pin Buchse (Encoder)Mit Betriebssoftware SpezifikationenAuflösung20000 revPulse Speed2 MHzNetzspannung220 VMaße37 x 10 x 26 cm
2-Phasen Bipolar Micro-Stepper Motor DriverDieser Schrittmotortreiber ermöglicht eine kostengünstige und zuverlässige Ansteuerung von Schrittmotoren in wissenschaftlichen oder industriellen Anlagen oder Geräten.Geringe GrößeEinfach zu bedienende KonstantstromregelungUmkehrschutz der StromversorgungAntriebsstrom 0,2 A ~ 2 AAutomatischer Stromabfall kann gewählt werden Sehr geringe Verlustleistung,Hohe SchaltleistungWeitbereichssignalstärke,Kein Strombegrenzungswiderstand und kein Schalten8 Arten von Differentialschnitte können ausgewählt werden (Vollschritt bis 1/128 Schritt)AddThis Freigabetasten 1-Kanal TreiberStrom 0,5 - 2 A / PhaseSpannung DC18 - 30 V
5-Phasen Mikro-Schrittmotortreiber SpezifikationenBetriebsspannungDC 24V, 3APhasenstrom0,36 — 1.4AMikroschrittebis Vollschritt / 250Pulsrate200000EndschalterinterfacePhoto coupler input interface,open collector output interface
Dieser Schrittmotortreiber eignet sich hervorragend für die Ansteuerung durch Digital I/O- oder DAC-Kartenund bietet somit eine kostengünstige und zuverlässige Ansteuerung von Schrittmotoren in wissenschaftlichen oderindustriellen Anlagen oder Geräten. 5-Phasen Schrittmotortreiber1-Kanal ControllerVoll-/HalbschrittbetriebStrom 0,36 - 1,4 A / phaseSpannung DC24 - 36 VGewicht 297 g

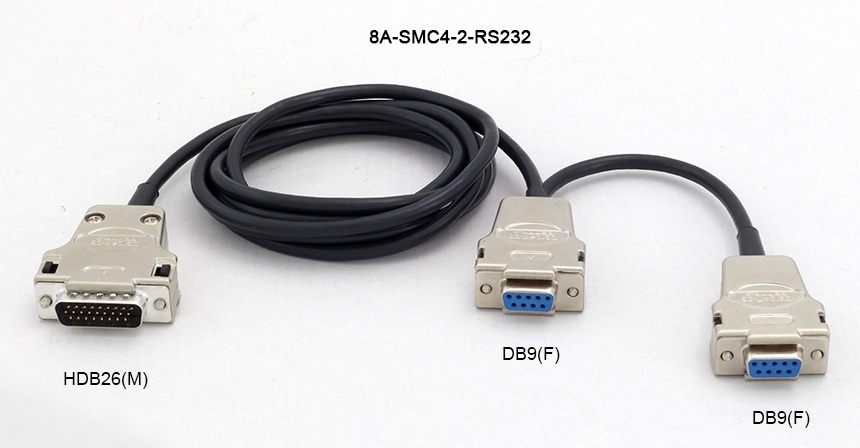

2-Achsen RS232 Interface Anschlusskabel für 8SMC-USB Controller

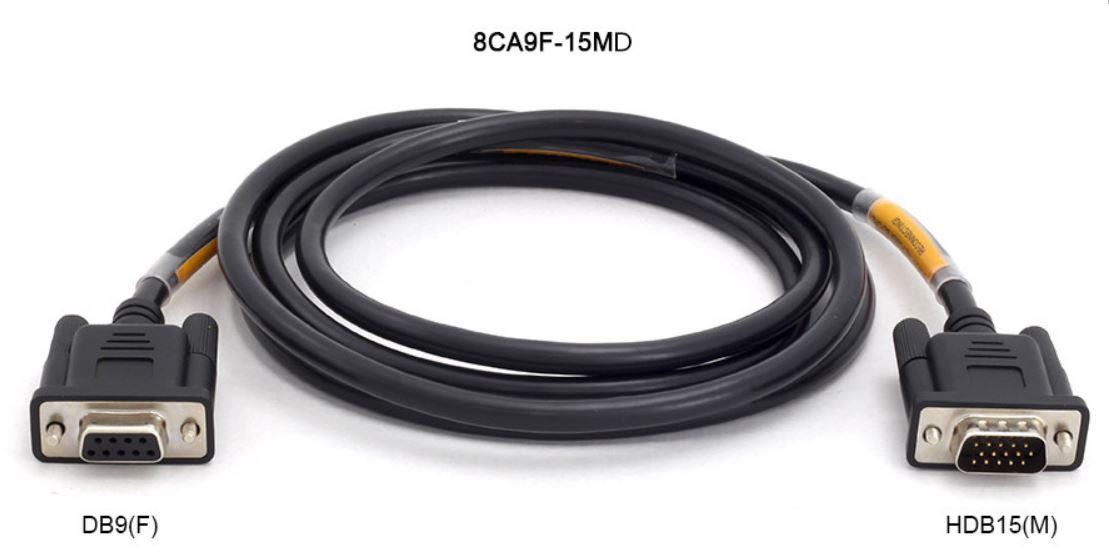

9-pin cable to motor (1.8 m)DB9(F) auf HDB15(M)

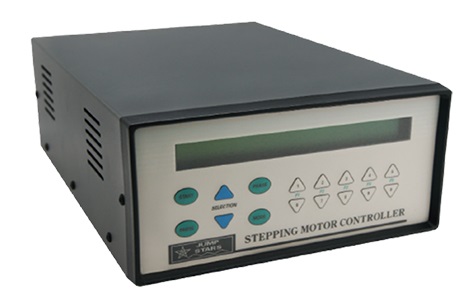

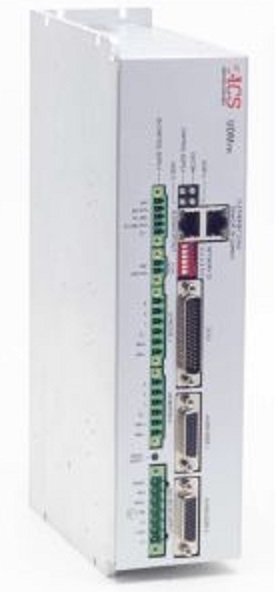

Specification: <?xml:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" />1. Communication Speed · 10/100M Ethernet (Default 100M) · 115.2K RS232 (Default115.2K) 2. Control function A. 1 to 4 Channel · Encoder return speed 12MHz · Pulse Speed2M p/s 3. Movement mode: · Point to Point /Line interpolation /Circular interpolation/continuous path movement · Can Change Acceleration and Deceleration · Can Change Speed · Can change acceleration curve to avoid the jerk 4. Hardware: · Displacement range +/-2G Counts/Move · Speed range 10M Counts/sec · Acceleration range 2K~500M · Step Pulse Speed 2 MHz · Resolution –Up to 25000 (Default 10000) · Interface C# and LabVIEW · System -2 phase Step motor · Input: 100-120 VAC 6.8A / 200-240VAC 3.4A · Outside Dimensions W =35cm L=24cm H=9cm· Motor Control Connection port: D-Sub 25 Pin · PC Control Connection port: D-Sub 9Pin X1 : Network interface· Encoder Differential Signal A+/A-/B+/B-/Z+/Z- · Limit Switch X2 Origin Switch X1· Can set up the software limit
NetzteilPower Input 100-240V 1.8 Ampere bei 50/60 Hz,24V, 2.08A für alle USB Controller von StandaConnector "2.1/5.5"

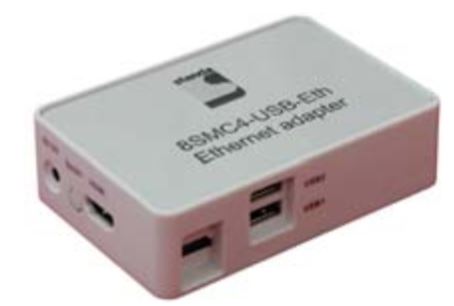

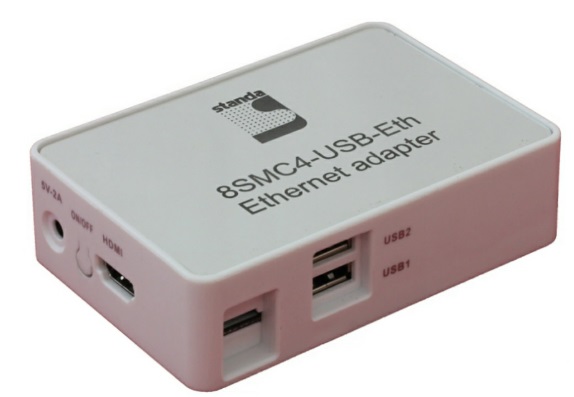

Ethernet Communication Block 8SMC5-USB, 8SMC4-USB controllers compatible
Joystick zur DC- bzw. SchrittmotorsteuerungDer einfache und ergonomischer Joystick 8JXY-03 wurde für die manuelle Steuerung von ein- oder zweiachsigen Schrittmotoren entwickelt. Er verfügt über einen stufenlosen- und einen Schrittmodus (programmierbar) und 4 Tasten an der Oberseite. Der Joystick ist geeignet für Standa-Schrittmotorsteuerungen und Parameter wie: Beschleunigung, Verzögerung und Geschwindigkeitsänderung und kann für Ihre Anwendung und Aufgabe programmiert werden.Die breite Joystick-Basis sorgt für Stabilität und Komfort in der Anwendung.Einfache SteckverbindungHohe PräzisionFederrückstellung in den MittelpositionsmechanismusHall-Effekt-SensortypHohe LebenszyklenBetriebstemperatur -25 ° C bis + 70 ° CIP-Klasse ist für den Innenbereich geeignetAblenkung X / Y max. ± 18 °
NetzteilMW RS895GS(1.5V, 3V, 4.5V, 6V, 9V, 12V) Spezifikationen230V AC, 50Hz, 14WEinstellbar: 1,5 / 3 / 4,5 / 6 / 7,5 / 9 / 12V DC, 6,0VA (max)max 500mASicherheit: Überlastschutz, ÜberhitzungsschutzBesonderheiten: Der Stecker (Polung) ist um 180° drehbar
12 V; 1,5 A98.5 x 55 x 31.5 mm200 gconnector "2.1/5.5"
Netzteil 12 V, 3 A für alle USB Controller von StandaSpezifikationenAusgangsspannung12 VAusgangsstrom3 ASteckerKPPX-4P, 4-pol.Maße100 x 50 x 33 mmGewicht170 g

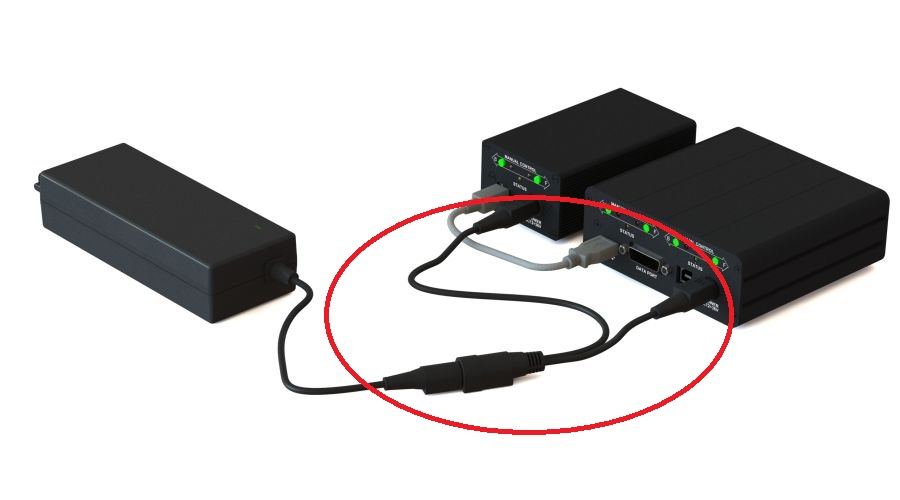

Netzteil 4-pol.-Stecker 24 V, 2,5 A für alle USB Controller von Standa
Netzteil 4-pol.-Stecker36 V, 4,15 A167 x 65 x 37 mm640 gKPPX-4P power connectorfür alle USB Controller von Standa
High-End Schrittmotor Controller4-Achs Controller für 2/4-Phasen-Schrittmotoren- Phasenstrom Achse 1-3 = 1,25 A ( 2.5A optional ) Achse 4 = 1A- Mikroschrittmodus einstellbar bis 1/4096- USB Schnittstelle ( wahlweise RS232 bitte bei Bestellung angeben )- Motorspannung max. 48V- Windows-Bedienoberfläche, ASCII Kommandosprache, API, DLL, Labview Treiber,- ohne Kabel- Versorgungsspannung 220V- Softwaregesteuerte Stromanpassungviele Zusatzfunktionen ( tlw. optional ): digitale Ein-/Ausgänge, analoge Ein/Ausgänge, Closed Loop uvm.Software-Limits, Endschalterüberwachung

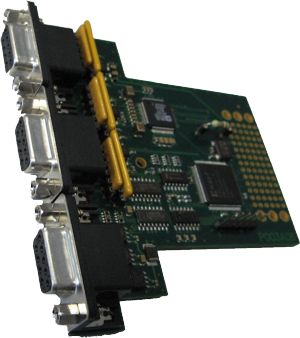

Zusatzkarte Aux I/O für Nanostep Desktop:Ein- und AusgängeDurch eine zusätzliche Steckkarte wird der Controller mit 4 zusätzlichen digitalen und anlaogen Ein- / Ausgängen ergänzt. Somit können Signale zur Steuerung des Controllers oder externer Geräte abgegriffen werden. Die zusätzlichen I/Os können durch eine Vielzahl integrierter Befehle gesteuert und ausgewertet werden. Motor AbschaltungDurch einen externen Interlock wird die Endstufe mit einer Notabschaltefunktion ergänzt. Aux I/O4 digitale Inputs/Outputs,analog in/out, Motor disableincl. Interruptbrücke Details siehe unter ''Download Tab''
TTL Single-End Eingang mit einer Eingangsfrequenz von 30MhZ
