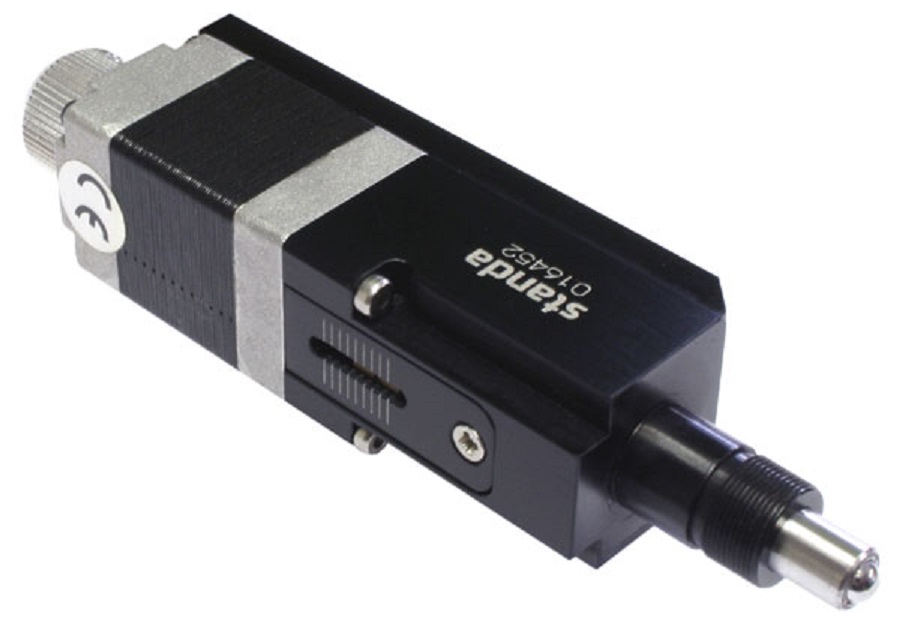

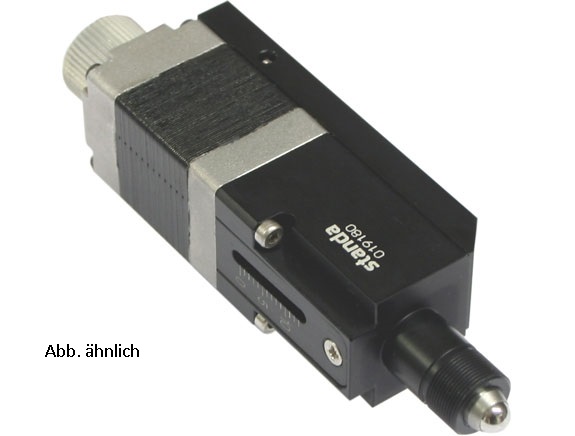

Kompakter motorisierter AktuatorSpezifikationenVerfahrweg13 mmAuflösung1,25 µmAntriebsspindelsteigung0,25 mmMax. Geschwindigkeit6 mm/sMaximale Kraft30 NKontaktflächeAbgerundet, auf Anfrage flachAnschlussHDB15(M)Anschlussleitung1,2 m integriertEndschalter2 via Optokoppler, pushed is openGewicht0,12 kgAntriebsmotorModel20Art2-Phasenschrittmotor, bipolarSpannung4,3 VPhasenstrom0,6 APhasenwiderstand5.4±15% OhmInduktivität1.5±20%Schrittmoment1,5 mNmHaltemoment0,03 NmSchritte / Umdr.200 (1,8°)Empfohlener Controller8SMC5-USBVakuum-kompatible Version verfügbar Befestigungsmutter: 3N10x05
Kompakter motorisierter AktuatorSpezifikationenVerfahrweg13 mmAuflösung1,25 µmAntriebsspindelsteigung0,25 mmMax. Geschwindigkeit6 mm/sMaximale Kraft30 NKontaktflächeAbgerundet, auf Anfrage flachAnschlussHDB15(M)Anschlussleitung1,2 m integriertEndschalter2 via Optokoppler, pushed is openGewicht0,12 kgAntriebsmotorModel20Art2-Phasenschrittmotor, bipolarSpannung4,3 VPhasenstrom0,6 APhasenwiderstand5.4±15% OhmInduktivität1.5±20%Schrittmoment1,5 mNmHaltemoment0,03 NmSchritte / Umdr.200 (1,8°)Empfohlener Controller8SMC5-USBVakuum-kompatible Version verfügbar Befestigungsmutter: 3N10x05
Kompakter motorisierter AktuatorSpezifikationenVerfahrweg25 mmAuflösung1,25 µmAntriebsspindelsteigung0,25 mmMax. Geschwindigkeit6 mm/sMaximale Kraft30 NKontaktflächeAbgerundet, auf Anfrage flachAnschlussHDB15(M)Anschlussleitung1,2 m integriertEndschalter2 via Optokoppler, pushed is openGewicht0,15 kgAntriebsmotorModel20Art2-Phasenschrittmotor, bipolarSpannung4,3 VPhasenstrom0,6 APhasenwiderstand5.4±15% OhmInduktivität1.5±20%Schrittmoment1,5 mNmHaltemoment0,03 NmSchritte / Umdr.200 (1,8°)Empfohlener Controller8SMC5-USBVakuum-kompatible Version verfügbar Befestigungsmutter: 3N10x05
Motorisierter Aktuator mit EncoderSpezifikationenAusführungMit Encoder Nanotec NOE1-05-A14 Verfahrweg25 mmAuflösung1,25 µmAntriebsspindelsteigung0,25 mmMax. Geschwindigkeit6 mm/sMaximale Kraft30 NKontaktflächeAbgerundet, auf Anfrage flachAnschlussHDB15(M)Anschlussleitung1,2 m integriertEndschalter2 via Optokoppler, pushed is openGewicht0,15 kgAntriebsmotorModel20Art2-Phasenschrittmotor, bipolarSpannung4,3 VPhasenstrom0,6 APhasenwiderstand5.4±15% OhmInduktivität1.5±20%Schrittmoment1,5 mNmHaltemoment0,03 NmSchritte / Umdr.200 (1,8°)Empfohlener Controller8SMC5-USBVakuum-kompatible Version verfügbar Befestigungsmutter: 3N10x05
Vakuum-kompatibelVerfahrweg: 13 mm Auflösung: 1,25 µm Gewindesteigung: 0,25 mm Max. Geschwindigkeit (mit 36V Netzteil): 6 mm/s Nominalkraft: 30 N Gewicht: 0.12 kg Endschalter: 2, optisch
Motorisierter Aktuator für VakuumSpezifikationenVerfahrweg13 mmAuflösungVollschritt: 1,25 µm1/8 Schritt: 0,156 µmAntriebsspindelsteigung0,25 mmMax. Geschwindigkeit2,5 mm/sNennkraft4 NMotorVSS19Vakuum kompatibles Kabel 2 m integriertAnschlussHDB15(M)Endschalter2, via OptokopplerGewicht0,12 kg
Für VacuumVerfahrweg: 25mm Auflösung: 1.25µm Gewindesteigung: 0.25mm Max. Geschwindigkeit ( 36V ): 6mm/s Nominalkraft: 30N Gewicht: 0.15kg Endschalter: optisch
Ultrahochauflösender kompakter Aktuator mit DC-Motor SpezifikationenVerfahrweg: 10 mmMin. inkrementielle Bewegung: 0,028 µmAntriebsspindelsteigung: 0,25 mmMax. Geschwindigkeit: 0,77 mm/sNominale Kraft: 30 NGewicht: 0,08 kgMotor: Tacho Combination 1841 FaulhaberMotorparameterModelDesignVoltage, VContinuousCurrent, AContinuousTorque, NmContinuousPower, WResistance,OhmInductance,mHMax Speed,rpmGearboxEncoderDCE152460.630.31.75.10.0735141:1256 CPT, 2 channels

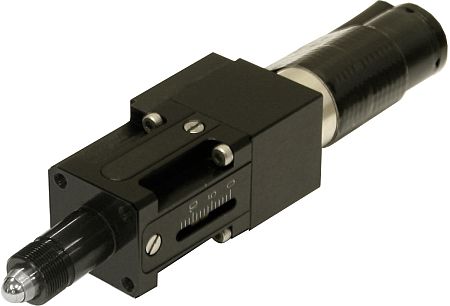

Ultrahochauflösender kompakter Aktuator mit DC-MotorSpezifikationenVerfahrweg13 mmAuflösung0,0281 µmMin. incr. Bewegung0,1 µmAntriebsspindelsteigung0,25 mmNominalkraft30 NKontaktflächeAbgerundet, Flach auf AnfrageMax. Geschwindigkeit0,15 mm/sEndschalter2 optisch, pushed is openAnschlussleitung1,2 m integriertGewicht0 12 kg MotorDCE1524Spannung6 VStrom0,63 AWiderstand5,1 OhmInduktivität0,07 mHDrehmoment0,3 NmLeistung1,7 WGetriebe141:1Umdrehungen / min35Encoder16 CPT, 2 KanäleEmpfohlener Controller8SMC5-USB8DCMC1-USBVakuum-kompatible Ausführung 8CMA16DCV-13/15

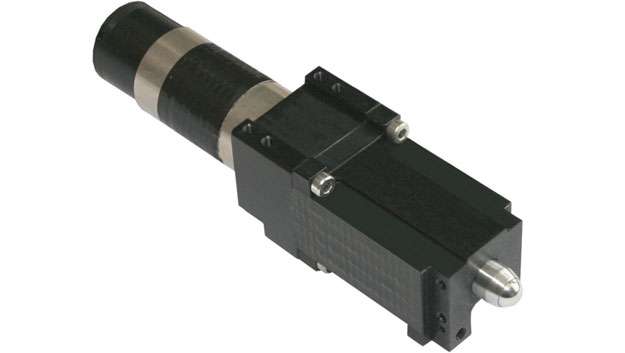

Ultrahochauflösender kompakter Aktuator mit DC-MotorSpezifikationenVerfahrweg25 mmAuflösung0,0281 µmMin. incr. Bewegung0,1 µmAntriebsspindelsteigung0,25 mmNominalkraft30 NKontaktflächeAbgerundet, Flach auf AnfrageMax. Geschwindigkeit0,15 mm/sEndschalter2 optisch, pushed is openAnschlussleitung1,2 m integriertGewicht0 15 kg MotorDCE1524Spannung6 VStrom0,63 AWiderstand5,1 OhmInduktivität0,07 mHDrehmoment0,3 NmLeistung1,7 WGetriebe141:1Umdrehungen / min35Encoder16 CPT, 2 KanäleEmpfohlener Controller8SMC5-USB8DCMC1-USBVakuum-kompatible Ausführung 8CMA16DCV-25/15

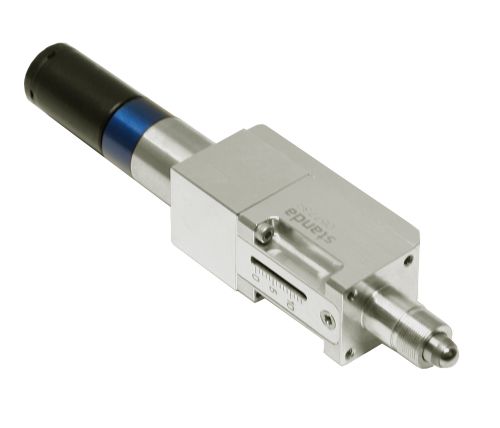

Vakuum-kompatibler Aktuator mit DC-Motor Die Akuatoren werden vor dem Verpacken und Versenden in einer Vakuumkammer gereinigt.Die Hochvakuum-kompatiblen HV Sub-D (m) 9 Pin -Steckverbindern bestehen aus glasgefülltem Polymer (DEP) mit einer Außenseite aus Edelstahl und sind bis (10-6 Torr) und Temperaturen bis zu 110° C geeignet. SpezifikationenVerfahrweg13 mmMin. inkr. Bewegung0,028 µmAntriebsspindelsteigung0,25 mmMax. Geschwindigkeit0,15 mm/sNominalkraft30 NAnschlussSub-D (m) 9 Pin Pin-MaterialVergoldete KupferlegierungAnschlussleitungFluoroethylen-basiert, 2 m integriertVakuum10-6 TorrMaterial AluminiumGewicht0,12 kgMotorDCE1841, Vakuum-VersionSpannung6 VStrom0,63 AWiderstand5,1 OhmInduktivität0,07 mHDrehmoment0,3 NmLeistung1,7 WGetriebe131:1Umdr. / min37Encoder16 CPT, 2 KanäleEmpfohlene Controller8SMC5-USB8DCMC1-USB-B1-1 Anschlüsse anderer Größen und Vakuumdurchführungen sind auf Anfrage erhältlich.
Vakuum-kompatibler Aktuator mit DC-Motor Die Akuatoren werden vor dem Verpacken und Versenden in einer Vakuumkammer gereinigt.Die Hochvakuum-kompatiblen HV Sub-D (m) 9 Pin -Steckverbindern bestehen aus glasgefülltem Polymer (DEP) mit einer Außenseite aus Edelstahl und sind bis (10-6 Torr) und Temperaturen bis zu 110° C geeignet. SpezifikationenVerfahrweg25 mmMin. inkr. Bewegung0,028 µmAntriebsspindelsteigung0,25 mmMax. Geschwindigkeit0,15 mm/sNominalkraft30 NAnschlussSub-D (m) 9 Pin Pin-MaterialVergoldete KupferlegierungAnschlussleitungFluoroethylen-basiert, 2 m integriertVakuum10-6 TorrMaterial AluminiumGewicht0,15 kgMotorDCE1841, Vakuum-VersionSpannung6 VStrom0,63 AWiderstand5,1 OhmInduktivität0,07 mHDrehmoment0,3 NmLeistung1,7 WGetriebe131:1Umdr. / min37Encoder16 CPT, 2 KanäleEmpfohlene Controller8SMC5-USB8DCMC1-USB-B1-1 Anschlüsse anderer Größen und Vakuumdurchführungen sind auf Anfrage erhältlich.
Kompakter motorisierter AktuatorSpezifikationenVerfahrweg8 mmAuflösung1,25 µmAntriebsspindelsteigung0,25 mmMaximale Kraft30 NKontaktflächeAbgerundet, auf Anfrage flachAnschlussHDB15(M)Anschlussleitung1,2 m integriertEndschalter2 via OptokopplerGewicht0,1 kgAntriebsmotorModel20Art2-Phasenschrittmotor, bipolarSpannung4,3 VPhasenstrom0,6 APhasenwiderstand5.4±15% OhmInduktivität1.5±20%Schrittmoment1,5 mNmHaltemoment0,03 NmSchritte / Umdr.200 (1,8°)Empfohlener Controller8SMC5-USB Vakuum-kompatible Version verfügbar.
Aktuator mit DC-Motor für Vakuum bis 10-6 mbar Verfahrweg 8 mm

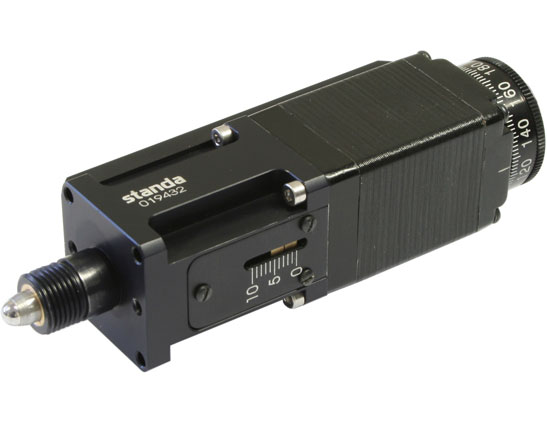

Motorisierter linearer Aktuator(Manuelle Verstellung via Drehknopf)SpezifikationenVerfahrweg10 mmAntriebsspindelsteigung0,25 mmAuflösung (Vollschritt)1,25 µmMax. Belastung70 NAnschlussleitung1,1 m (integriert)Endschalter2, optisch, Pushed is openGewicht0,35 kgMotorModel28Art2-Phasen Schrittmotor, bipolarSpannung4,56Phasenstrom0,67Phasenwiderstand6,8±15%Induktivität4,8±20%Schrittmoment3,75 mNmHaltemoment0,106 NmSchritte / Umdr.200 (1.8°)Empfohlener Controller8SMC5-USB

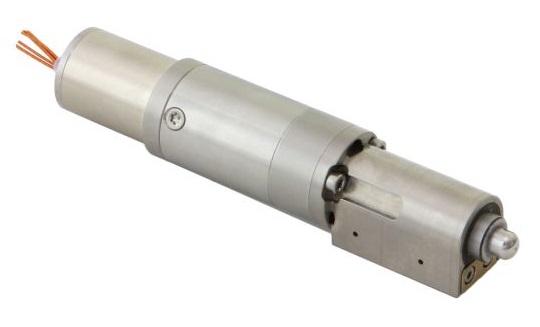

Motorisiert Aktuator für VakuumGeringes GewichtMiniaturgrößeHohe AuflösungBis zu 10-6 Torr VakuumOptionale Version für den Einsatz im Weltraum SpezifikationVerfahrweg: 16 mmAuflösung (Vollschritt): 0,051 µmSpindelsteigung: 0,5 mmGetriebeübersetzung: 49:1Max. Geschwindigkeit: 0,102 mm/sMax. Kraft: 15 kgVakkumkompatibles Kabel integriert: 0,6 mEndschalter: keineGewicht: 0,2 kg
Motorisiert Aktuator für VakuumGeringes GewichtMiniaturgrößeHohe Auflösung8 mm8 mmBis zu 10-6 Torr VakuumOptionale Version für den Einsatz im Weltraum SpezifikationenVerfahrweg8 mmSpindelsteigung0,5 mmGetriebeübersetzung49:1Auflösung0,051 µm (Vollschritt)Max. Geschwindigkeit0,102 mm/sMax. Kraft150 NAnschlussleitungVakuumkompatible, integriert 0,6 mEndschalterNeinGewicht0,155 kg

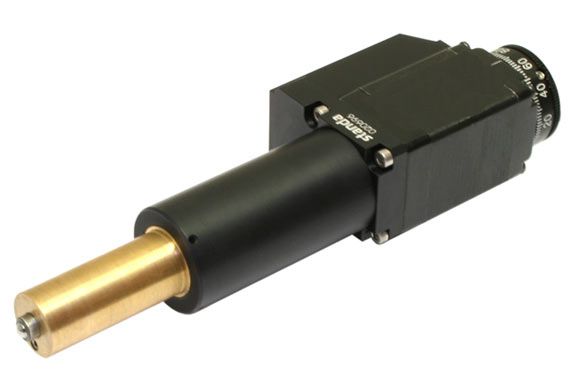

Motorisierte Schraube / AktuatorManuelle Verstellbarkeit via Drehknopf mit SkalaSpezifikationenVerfahrweg10 mmGewindesteigung0,25 mm Auflösung Vollschritt 1,25 µmKraft80 NKopfAbgerundet (flach auf Anfrage)Max. Geschwindigkeit6 mm/sGewicht0,5 kgEndschalter2 mechanisch, pushed is "closed"AnschlussDB9(M)MotorModel4247Art2-Phasen Schrittmotor, bipolarSpannung3,84 VPhasenstrom1,2 APhasenwiderstand3.2±10% OhmInduktivität6±20% mHSchrittmoment15,5 mNmHaltemoment0,45 NmSchritte / Umdrh.200 (1.8°)Empfohlener Controller8SMC5-USB Version für Vakuum: 8MS00V-10-VSS43
Motorisierte Schraube / Aktuator SpezifikationenVerfahrweg 10 mmAntriebsspindelsteigung: 0,25 mmAuflösung (Vollschritt): 1,25 µmNominale Kraft: 80 NAnschlussleitung: integriert, 1,2 mGewicht: 0,45 kg MotorparameterModelWiring scheme Design VoltageVPhase CurrentAHolding TorqueNmDetent TorquemNmPhase ResistanceOhmInductancemHSteps/Revolution 28bipolar4.560.670.1063.756.8±15%4.8±20%200 (1.8°)

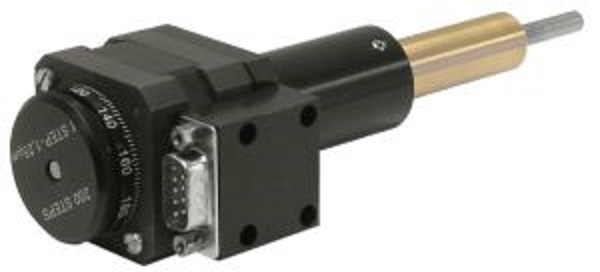

Zwei EndschalterManueller Betrieb via DrehknopfAuflösung 0,156 µm (1/8 Schritt)Skala erlaubt Ablesegenauigkeit zu VollschrittOptionale Netzteile für höhere Spannungen / Geschwindigkeiten sind verfügbar SpezifikationenHub: 25 mmGewindesteigung: 0,25 mm Auflösung Vollschritt: 1,25 µm Kraft: 60 N Endschalter: 2 Motoranschluss DB9M Gewicht: 0,45 kg
Motorisierte Schraube(manuelle Verstellung über Drehknopf möglich)SpezifikationenVerfahrweg 25 mmGewindesteigung 0,25 mm Auflösung Vollschritt 1,25 µm Kraft 60 N Gewicht: 0,5 kgKabellänge 1,6mEndschalter: 2 mechanisch, pushed is closedMotoranschluss HDB15(M) Schrittmotor ST2818M1006ModelWiring scheme Design VoltageVPhase CurrentAHolding TorqueNmDetent TorquemNmPhase ResistanceOhmInductancemHSteps/Revolution 28bipolar4,560,670.1063,756,8±15%4,8±20%200 (1.8°)
Motorisierte Schraube mit Encoder(manuelle Verstellung über Drehknopf möglich)SpezifikationenVerfahrweg 25mmGewindesteigung 0,25 mm Auflösung Vollschritt 1,25 µm Kraft 60 N Gewicht: 0,5 kgKabellänge 1,6mEndschalter: 2 mechanisch, pushed is closedMotoranschluss HDB15(M) Schrittmotor ST2818M1006ModelWiring schemeDesign Voltage,VPhase Current,AHolding Torque,NmDetent Torque,mNmPhase Resistance,OhmInductance,mHSteps/Revolution28bipolar4.560.670.1063.756.8±15%4.8±20%200 (1.8°)
